Beiträge von xamax96

  • Elektronik kaputt

    "Wann geht das Rücklicht nicht?" es geht gar nicht auf Zündung 1,2 und 3 nicht


    "Wo ist das Massekabel angeschlossen? " Das Massekabel? also am Herzkasten ist einer und am Ramen und hinten am Rücklicht da weiß ich aber nicht ob das wirklich an den Ramen geht."


    "Wenn es nur hinten am Rücklicht ist,dann leg es mal richtig auf Masse.Am besten einen massepunkt am Herzkasten." probier ich mal aus


    Und zu den Verkabelungen ich habe eig. alles nach dem moser bs Schaltplan kontrolliert und angeschlossen


    Das Rücklicht ist erst der Anfang des elektronik Problems, wie schon geschrieben wenn ich eine Batterie anschließe, blinkt der Blinker vorne rechts nicht die anderen umso schneller, würde alles auf n Kabelbruch oder so hindeuten habe aber Tank abgebaut und kontrolliert nichts äußeres. Und dann fliegt die 8Ampere Sicherung raus deshalb bin ich mir nicht sicher ob sich das Problem schon mit den Blinkern gelegt hat muss ich auch mal wieder testen.


    Was funktioniert bei der Elektronik sind: Bremslicht, Abblend sowie Fernlicht und Hupe.


    Aber wie gesagt ich will erstmal das Rücklicht reparieren.


    Hier die Bilder, ich lege mir auch noch Klemmen fürs Multimeter zu ging nicht ganz einfach zu Bremsen Kabel anzuhalten und zu Fotografieren gleichzeitig aber die Messwerte stimmen habe mehrmals auch ohne Foto gemssen also nicht denken das ich nicht richtig rangehalten habe, leider sieht man nicht alle Kabel so gut.



    Link
    Spannung am Zündschloss



    Link

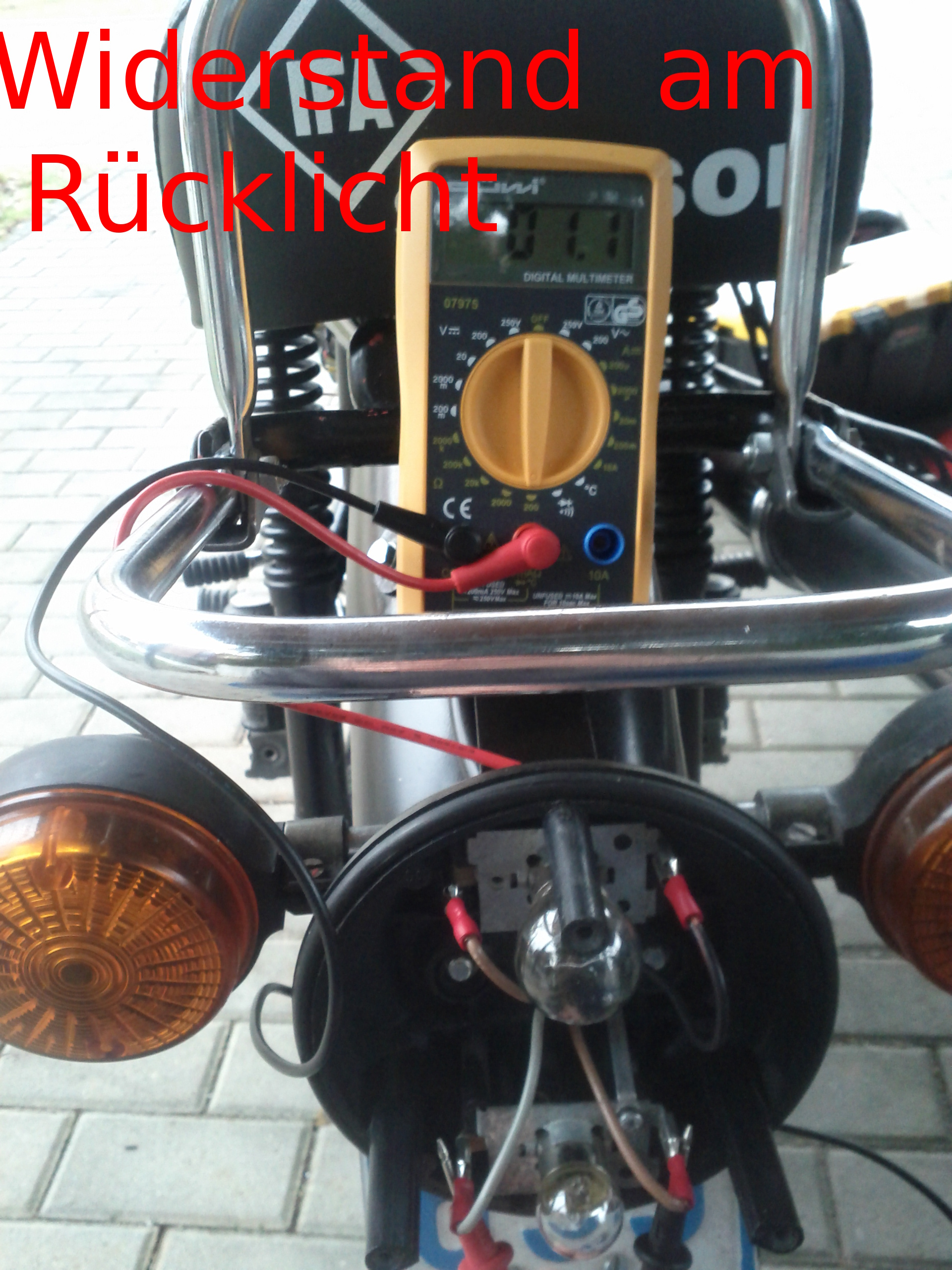

    Widerstand am Rücklicht


    Link

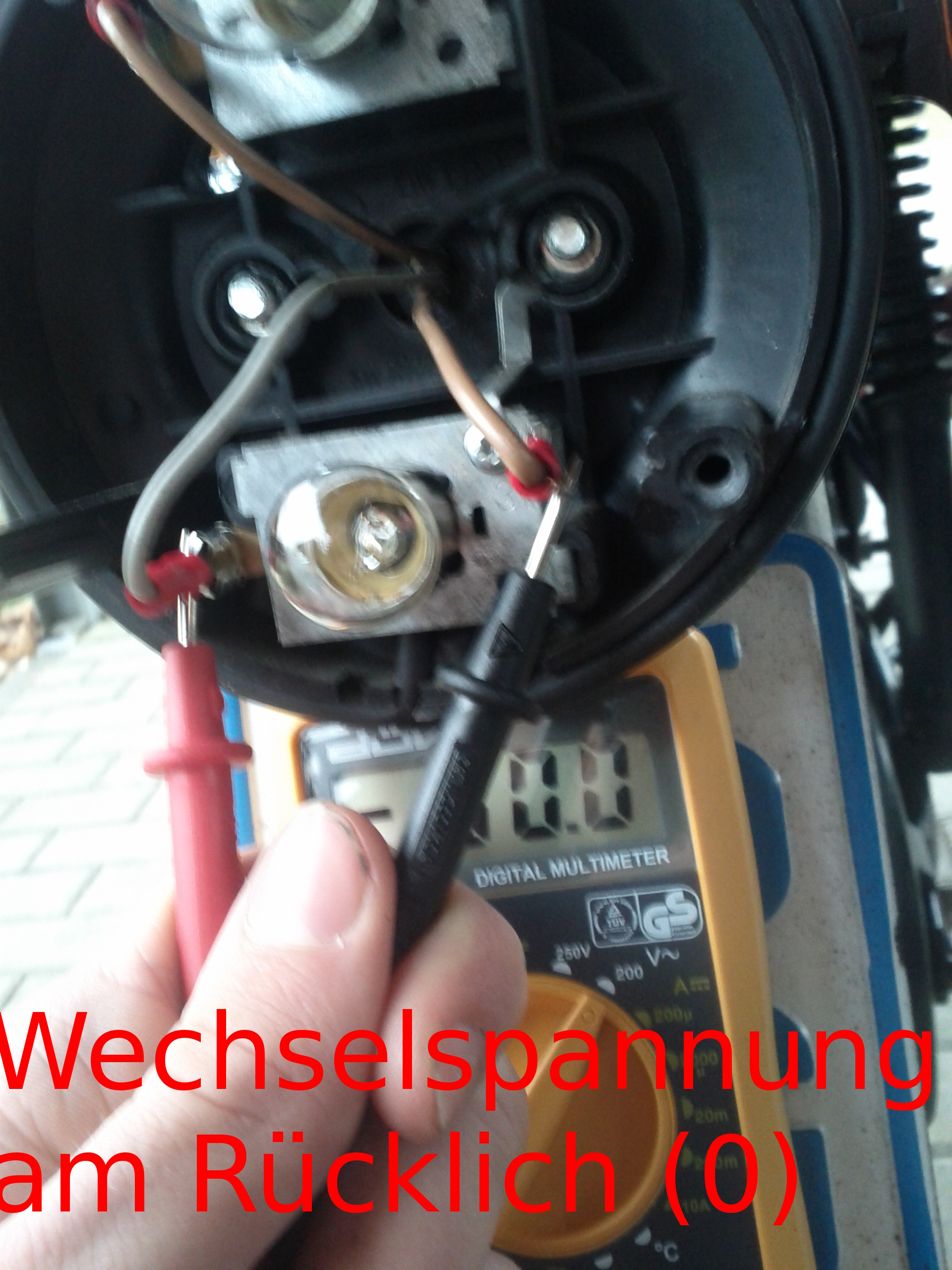

    Spannung am Rücklicht


    Link
    Spannung am Bremslicht



    Link
    kleine gesammtansicht zum Zündschloss Grandpa Bilder von Zündschloss Rückseite kommen noch

  • Elektronik kaputt

    Danke für die Nachricht,
    -habe ich keine Nachricht bekommen das hätte ich bemerkt und ich bin auch nicht so das ich es einfach ignorieren würde schau mal bei dir in den gesendet Ordner ob es überhaupt geschickt wurde


    -Ich weiß das ich wenig Ahnung vom Moped und der Elektrizität habe ich habe damit erst vor ~3 Monaten angefange und gebe mir mühe euch zu folgen


    -Ich kann gerne Fotos machen aber ich weiß nicht von was, ich kann ja mal Bilder davon schicken beim Messen mit dem Multimeter
    und der Kabelbaum ist zwar neu und ich bin ihnen vom Lenker bis zum Rücklicht gefolgt (Lima ausgelasssen) aber die Farben stimmen meines erachtens.

  • Elektronik kaputt

    danke, aber es muss docht auch ürgentwie möglich sein in worten über ein Forum eine Ursache zu finden warum das Rücklicht nicht geht...
    "Mögliche Ursachen:
    Bei Ausfall der Beleuchtung solltest Du diese Punkte kontrollieren:


    - Anschlußklemme lose
    - Kabel- oder Steckhülsenbruch
    - Lichtspule ausgefallen
    - Masseleitung unterbrochen (SR 50/80 Modelle)
    - Abblendschalter (S50 N und S51 N)    "


    Anschlußklemme lose // geringer Widerstand deshalb Anschluss ok
    Kabel. oder Steckhülenbruch // selbe wie bei Punkt 1
    Lichtspule ausgefallen // Frontlicht geht desshalb sollte sie ja eig. funktionieren...
    Masseleitung unterbrochen // ausgeschlossen da s51
    Abblendschalter // sollte wohl ehr das Frontlicht betreffen


    Ich denke wenn das wenn das Rücklicht Problem gelöst ist vielleicht auch das Problem mit den Blinkern und der Sicherung behoben ist.

  • Elektronik kaputt

    "bei solchen antworten wird mir schlecht!


    entweder man macht es richtig oder garnicht!


    du weisst also nicht ob das moped 12V oder 6V ist, dann bastelst du an
    sachen rum, wo du dich nicht auskennst, und wunderst dich nachher, das
    garnichts mehr geht!


    tut mir leid, aber da habe ich einfach keine Lust mehr!"


    wo habe ich bitte davon geschrieben das ich nicht weiß ob das Moped 12 oder 6 V hat??!!!
    Es hat definitiv 6V steht in den Papieren, alles war eigentlich 6V nur das Rücklicht nicht da waren 12V Birnen und die haben ganz ganz schwach geleuchtet woran man auch erkennt das das 6V ist!!


    Aber erlich gesagt ist es mir auch ein rätsel warum jemand 12 V Birnen in eine 6V Elektronik einbaut. (die Blinker und Frontlicht waren 6V Birnen und haben ganz normal funktioniert)

  • Elektronik kaputt

    Vielleicht bringt es was wenn ich dir vorgeschichte vom Moped erzähle denn da ging das Rücklicht.


    Also als ich es gekauft hab ging das Rücklicht ABER das Bremslicht nicht und er hatte 12V Glühbirnen verwendet und beim Rücklicht Bremslicht und Rücklichtkabel ürgentwie vertauscht das halt rücklicht ging und bremslicht nicht und jetzt habe ich es halt richtig angeschlossen und 6V Birnen und Bremslicht geht aber Rücklicht nicht

  • Elektronik kaputt

    Zitat

    und eine glühbirne leuchtet nun mal nicht, wenn 2 mal minus ist, bzw der strom an der birne vorbei läuft!


    er brauch nur das braune kabel mit dem grauen zu tauschen, und dann müsste das licht leuchten!

    Danke! Das klingt plausibel probier ich gleich mal aus!

  • Elektronik kaputt

    Zitat

    die rücklichtbirne rausdrehen, zündschloss auf die 2 und nun widerstand gegen masse an beiden kontakten des rücklichts messen.

    Jo der Widerstand ist 0 also kabel scheint ja ok zu sein
    # ist es wichtig, das ich die Kontakte am Rücklicht und Masse messe? habe jetzt einfach normal zwischen den beiden Kontakten am Rücklicht gemessen.

  • Elektronik kaputt

    also so ganz kann ich die Elektronik nicht nachfolziehen.
    Habe jetzt alles richtig angeschlossen und das Rücklicht geht wieder nicht ist wieder alles wie vorher bloß das zwischen Anschlussklemme 31 und 58 bei Zündung 2 keine Spannung anliegt weder Wechselspannung noch Gleichspannung. Warscheinlich habe ich mich davor ürgentwie vermessen weil es müsste da ja auch Wechselspannung anliegen und keine Gleichspannung wie ich damals gemessen hatte.
    Könnte die Rücklichtspule kaputt sein?


    Plan:
    http://www.moser-bs.de/Simson/s50s51.html



    S 51 Electronic, S 51 B 2-4, S 51 E,
    S 70 E/2

  • Elektronik kaputt

    Danke das wollte ich wissen :)
