Simson E-Zündung zum Selberbauen :) (enthält auch Schaltpläne zu VAPE Zündspulen)

Zitat von SSJ3 Vegotenks

• und noch einmal... die a70-5 ist der nachfolger der "urvape" a54. 2001 für simson entwickelt seitens VAPE. was fuhr nach der wende rum? richtig, 50km/h mopeds...

Das ist ja richtig,
aber die A70-5 drosselt kein Moped auf 50km/h ein.
Mit der Zündung fährt eine Stino S51 genauso 60km/h und mit 60er Reso auch 80km/h.
Das soll jetzt aber nicht zum Streitpunkt werden.
Ich danke für die Infos.

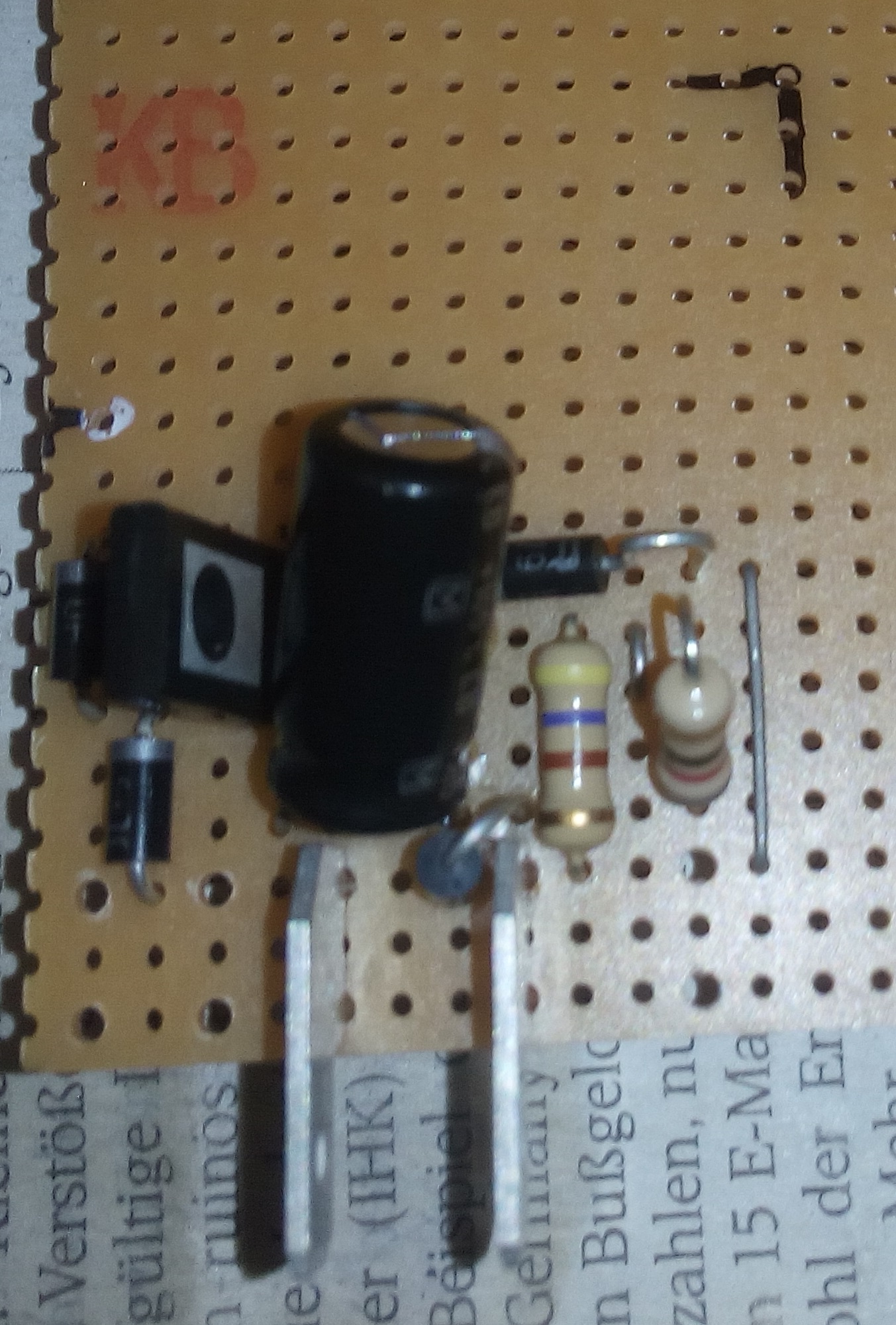

So, mein Vape-Steuerteil ist auch schon in Arbeit.
@ckich wenn du Hilfe brauchst, melde dich einfach. Wenn du mir die Bauteile für dein Wunsch-Steuerteil zukommen lässt, kann ich dir das löten.
Ich hab aktuell nämlich nur die Bauteile für den dritten Schaltplan von v3g0 hier.
Gruß Marko

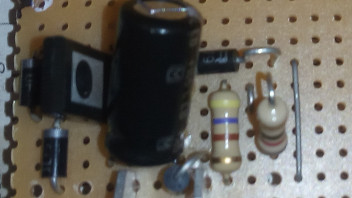

Ich würde nicht auf Ultrakompakt bauen und auf der Hochspannungsseite lieber eine Leiterbahn weiter auseinander bauen. Sonst schlägt es noch über...

Ich hab auch hin und her überlegt. Aber die Leiterbahnen auf der Rückseite sind auch nur 1mm auseinander.
Da dachte ich mir, so schlimm kann es nicht werden, wenn die Bauteile oben genauso nah zusammen sind.
Es wird dann alles noch mit Isolierlack überlackiert. Mal sehen ob es klappt.

Zitat von Rockerschwalbe

So, mein Vape-Steuerteil ist auch schon in Arbeit.
@ckich wenn du Hilfe brauchst, melde dich einfach. Wenn du mir die Bauteile für dein Wunsch-Steuerteil zukommen lässt, kann ich dir das löten.
Ich hab aktuell nämlich nur die Bauteile für den dritten Schaltplan von v3g0 hier.
Gruß Marko

Danke für dein Angebot, eventuell komme ich darauf zurück.
Allerdings würde ich dir den kauf der richten Bauteile da auch jemand überlassen der Ahnung davon hat.
Kannst ja mal per PN schreiben was du für fertiges Steuerteil möchtest, wenn du Lust dazu hast.

Hast du schon so ein Vape- Zündsteuerteil im Einsatz ?

Im Moment habe ich leider noch keins der Steuerteile im Einsatz, weil die Mopeds dank der quasi Ausgangssperre dieses Jahr noch nicht gestartet bzw. angemeldet wurden. Ich hab jetzt zwei Steuerteile für die E-Zündung fertig zum testen und das Vape-Steuerteil wird diese Woche fertig.

... tolle Sache, der Schaltplan, was ich mich aber frage: Das original Steuerteil hat 5 Anschlüsse. Klemme 1 der Zündspule geht an klemme 31 des Steuerteils. Der hier vorgeschlagene Schlatplan hat aber 6 Anschlüsse, für Klemme 1 und Klemme 31 jeweils einen. Was hat es damit auf sich? Oder habe ich das hier überlesen?

Schöne Grüße

Robert

cool, danke für die schnelle Antwort...habs gerade zusammengelötet....

... sieht gut aus... Steuerteil eingebaut, mit der Hand den Kickstarter locker runtergedrückt, das Ergebniss: Ein kräftiger Funke!

bin gepannt wie sie sich fährt, wird aber noch ein wenig dauern, da die Schwalbe noch im Aufbau ist...

Das mit der Änderung finde ich jetzt interessant und etwas verwirrend. Ich dachte die Klemme 1 wäre zusätzlich zum Original, weil dort direkt das zweite Kabel der ZüSpu angeschlossen werden kann. Die Klemme 31 brauche ich doch trotzdem um die ans Zündschloss anzustecken, oder? Hat auch durch den grafischen Fehler jetzt was am Schaltplan geändert oder ist die Funktion auch vorher schon gegeben gewesen?
