Zuendsteuerteil in Kroatien verrreckt..yesssss

Mist, hats euch auch erwischt!

Wo man da sowas bekommen könnte weiss ich leider nicht.
Ich hoffe dass ihr trotzdem weitermacht und nicht wie mein Mitfahrer aufgebt und nachhause fahrt!

uhh... sowas nimmt man doch als ersatz mit

u-zündung:
- unterbrecher (gerne 2x)
- kondensator (auch gerne 2x)
- zündkerzen
- ne zündspule (primär und sekundär) würde ich auf langen reisen auch empfehlen

e-zündung: hier sollte man im prinzip ne komplette funktionierende (!) ersatz zündung mitschleppen....
- steuerteil, bei nachbau-schei*e besser 2 davon
- komplette grundplatte mit HEILEM geber (obwohl den geber kann man notfalls auch unterwegs reparieren wenn strom und lötkolben zur verfügung steht)
- wie bei u-zündung auch kerzen und externe zündspule

ok, das nutzt euch ja nun auch erstmal nix mehr. geht mal folgende fragen durch:
- habt ihr nirgendwo wackelkontakte?
- wurde der geber auf durchgang und kalte lötstellen geprüft?
- zündspule in ordnung?
- hochspannungsspule auf der grundplatte in ordnung? (auch hier die lötstellen prüfen)

wenn ihr das alles mit ja beantworten könnt, dann habt ihr allerdi´ngs wirklich n problem... was habt ihr denn hochgejagt? nachbau krams oder ddr-steuerteil? weil die ddr teile sind eigentlich sehr robust, die kriegt normalerweise nix so fix kaputt...
- es könnte den kondensator zerlegt haben (alter). den könnt ihr aber ersetzen mit vergleichbaren typen. brauch glaub ich irgendwas um 1uF und sollte mindestens 250v abkönnen, besser mehr
- das es den thyristor zerschossen hat ist eher unwahrscheinlich die dinger sind eigentlich recht robust. wenn der doch explodiert ist: irgendein thyristor der 3A und mehr und 400v abkann
- dann sind da eigentlich nur noch 2 dioden und paar widerstände drin. widerstände langen mit 1/4 watt

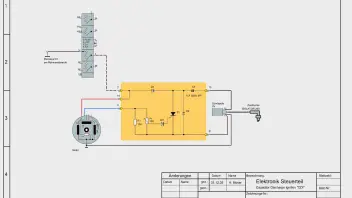

notfalls müsst ihr da mal in sonen fernsehladen latschen und dem den schaltplan zeigen, den ich hier in anhang packe und euch das ding dann selbst zusammenlöten oder es machen lassen
hoffe das hilft euch weiter

cya v3g0

Zitat von SSJ3 Vegotenks

notfalls müsst ihr da mal in sonen fernsehladen latschen und dem den schaltplan zeigen, den ich hier in anhang packe und euch das ding dann selbst zusammenlöten oder es machen lassen
hoffe das hilft euch weiter

cya v3g0

Hi, gibts zu dem Schlatplan noch ne Stückliste? So richtig komm ich mit den Bezeichnungen auf dem Schaltbild nicht klar.
Bei Moser auf der Seite is es nicht mehr...

Ach ja, wie meinst du das mit dem Geber? Was kann man da reparieren?

Danke und Grüße,
Sebastian

In dem Geber sind Leiterbahnen...und die brechen gerne.
Die kann man löten

Danke, das bringt mich gleich zu meiner nächsten Frage:
Wie kann man den Geber einer ausgebauten Grundplatte prüfen? Was muss mitm Messgerät wo gemessen werden?

Grüße, Sebastian

Rede da mit Vegotenks...der hat meinen auch gemacht

Sieht dann so aus:

beim geber sieht man die umrisse von ner platine. von der rückseite der platine die plaste runterpopeln (ca. 2 mm dick) aber VORSICHTIG! sonst zerschneidest die drähte der spulen. du musst ingesamt 4 lötpunkte freilegen (fleischer93 bild is bissel unscharf). da überall nen lötkolben und frisches zinn reinhalten. auch unten die kabel, die an den geber gehen, nochmal nachlöten. wenn alles geklappt hat muss man zwischen dem blauen kabel und der masse (grundplattenmetall) ca. 15 ohm (neue geber) bis 30 ohm (ddr-geber) messen.

und die leiterbahnen selbst brechen normalerweise nicht. aber die lötpüunkte verlieren aufgrund der motorvibrationen den kontakt zu eben diesen leiterbahnen

zur stückteilliste:
- kondensator mit ca. 1uF und mind. 250V. kann nen elko sein
- thyristor muss mind. 3A und 400V abkönnen, mehr ist besser
- d1 und d2 sind stinknormale dioden. nimm 1n4004, langen völlig
- das weiße rechteck mit der 150 dran steht für nen widerstand mit 150 ohm und 1/4 watt
- das weiße rechteck mit pfeil drin und ner 100 dran steht fürn drehpoti mit 100 ohm (zum einstellen)

und dann halt platine und co

beim alten steuerteil: setzt auf verdacht einfach mal ALLE lötpunkte neu. alle flüssig machen und überall bischen neues zinn reinschieben (aber kein gebirge draus machen xD)

cya v3g0
