hallo? erstmal anschließen. erfahrungsgemäß funktioniert das eh nicht.
entweder schon vom signal nicht oder es zeigt eben zuwenig oder zuviel an.

du hast ja keine ahnung
also erstmal, wer sagt denn dass der dzm einen umpuls pro umdrehung will. kann ja auch ein halber impuls pro umdrehung sein (4takter) oder nur alle 8 umdrehungen ein impule (4zylinder 4takt)

dann ist die signalform von so einer zündung ja kein rechteck, sondern irggendwas.
da sind negative spannungen dabei und oberschwinungen. er muss nun genau filtern was ist genau der zündimpuls und was sind oberschwingungen, nicht dass er die mitzählt.

es gibt haufen hufddeleien mit zubehör elektronisdchen drehzahlmessern.
google nur mal nach "koso db01r drehzahlsignal" oder ich habe aktuelle einen kunden der massive probleme mit seinem nova mmb dzm hat. der funktiioniert einfach nicht über den gesamten drehzahlbereich.

wenn du nun genau zu deiner golfzündsung einen passenden dzm hast ist ja schön, aber universell ist schon deutlich schwieriger.
hier schau mal:

und es kann außerdem sein dass das ding für eine tci zündung konzipiert ist, da sieht das dignal nochmal komplett anders aus, es ist nämlich immer 12V und im zündzeitpunkt wird es 0v mit schwingungen.

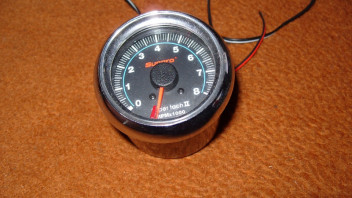

Ich habe mal mit einem rum gespielt, sieht man unten im Bild. Den habe ich an einem Mofa 1 Motor dran gehabt, hat recht gut funktioniert.

war auf vier Zylindermotor eingestellt. Aber ob der genau ist,/wie genau ist, weiß ich nicht.

@Waldmensch: nö war im Schalfzimmer , ist erst geschehen als die Wohnung schon gekündigt war .

Zitat von Waldmensch

@scrap Mag ja sein, dass ich keine Ahnung habe, aber meinst Du nicht auch, dass, wer auch immer die Elektronik für einen solchen DZM entwickelt hat, der über die Zündung angesteuert wird, einen Schmitt Trigger oder ähnliches zur Signalaufbereitung eingebaut hat? Der macht nämlich aus dem wunderschönen Primär Signal auf Deinem Oszilloskop ein 1A Rechteck.

je nach auslegung des triggers macht der auch mal 4-5 rechtecke aus dem einen impuls.
eine signalaufbereitung zu machen ist ja kein ding aber eine -funktionierende- eben schon. wie meine beispiele zeigen haben auch "große" hersteller damit probleme das überall hinzubekommen.
nova mmb hat bei meinem kollegen jetzt schon einmal nachgebessert und es funktioniert immernoch nicht.

was mich jetzt interessieren würde:
zeigt er korrekt an? das er irgendwie rumzuckt hat je keiner in frage gestellt, aber standgas sollte bei 1000-2000 liegen und bei vollgas auf 10000 stehen und dort auch stehen bleiben, wenn die drehzahl konstant ist.

@xterminator: der dzm zeigt doppelt soviel an wie er sollte, würde ich sagen.

scrap: wie gesagt, kann sein, was mich interessiert ist, kann man das Signal irgendwie filtern? z.b. mit einer Diode (sodass der Dzm nur die positiven Impulse bekommt) und einen Widerstand (der gegen Masse überflüssige Impulse "ableitet")?

Nach meinem Empfinden zeigt er etwas zu viel Drehzahl an.

ja wahrscheinlich zeigt er nicht das doppelte an, eher das 1,5fache oder so oder garnix teilbares (was sich mit zylindereinstellerei hinbekommen lässt)

filtern kannst du da nix, entweder es geht oder nicht. für nen filter bauen brauchste nen elektroingeneur oder zumindest ordentlich ahnung. mit "diode hier, widerstand da" ist da nix zu machen.
sagmal, der DC-DC ist aber nicht galavanisch getrennt, ja? also minus am eingang und minus am ausgang ist mit 0ohm verbunden (messen!)
