Hallo in die Runde,
ich bräuchte ein paar neue eckige Blinker und in diversen Shops kostet das Stück 15 Euro +. Für mich eindeutiger Wucher und die Gewinnmarge mehr als 100% was ich persönlich boykottiere 👎.
Hat jemand Erfahrungen mit den Quellen die es in der Bucht gibt? Da gibts ja gleich mehrere für den Preis und die Bilder sehen gut aus.
Wie siehts praktisch aus mit den Teilen ? Danke an alle 👍.

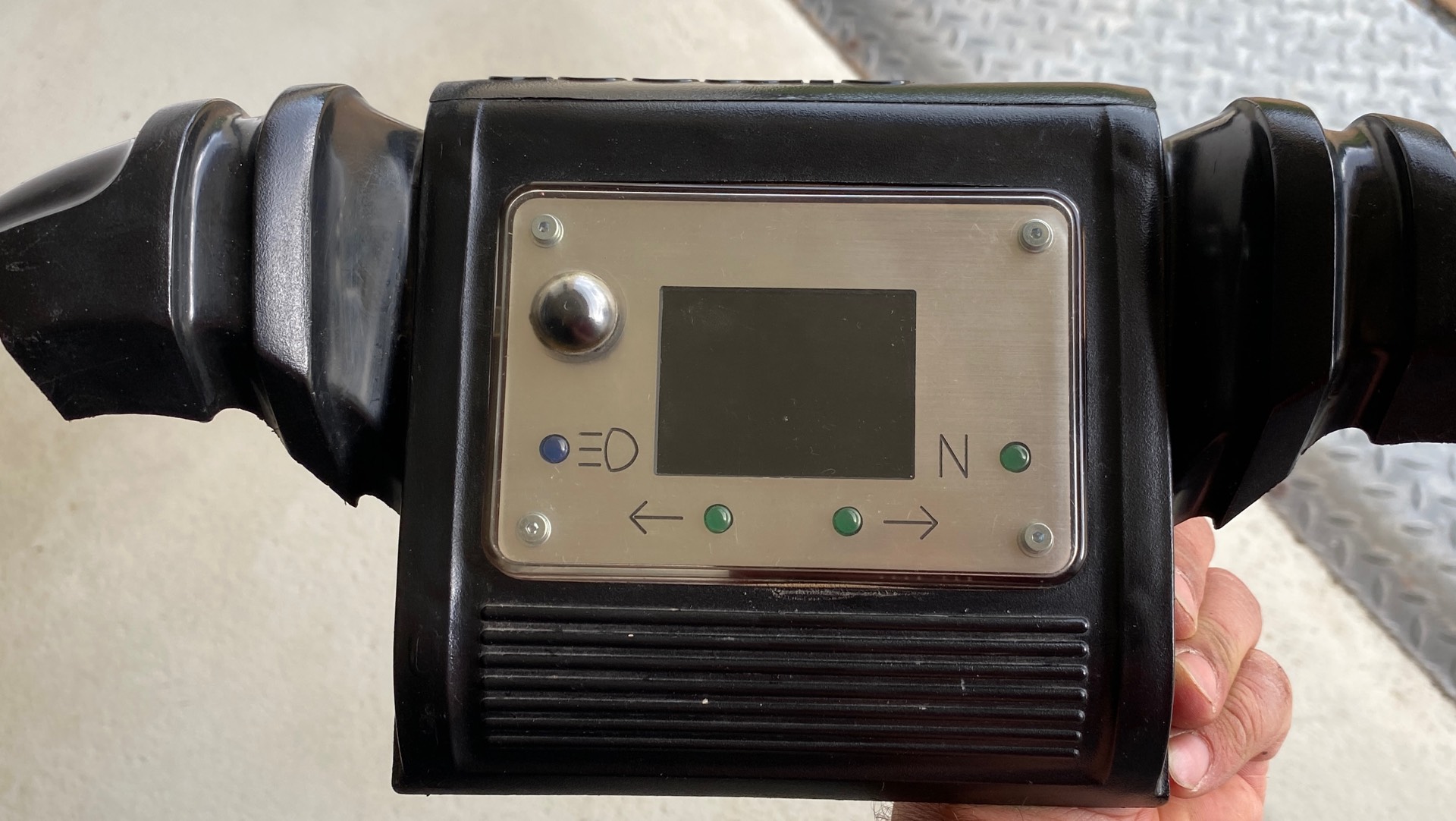

Heute mal fix fertig gemacht und passt, und läuft
Konnte sogar den 10k Kerzenstecker gegen 0 Ohm austauschen
die 5,2 KOhm Kerze musste bleiben 🤷♂️, bei 0 Ohm gab es im Stillstand eine Geschwindigkeitsanzeige durch Einkopplungen
Vielleicht noch beide Blinker, N und Fernlicht ins Display einprogrammieren und dann war es das …

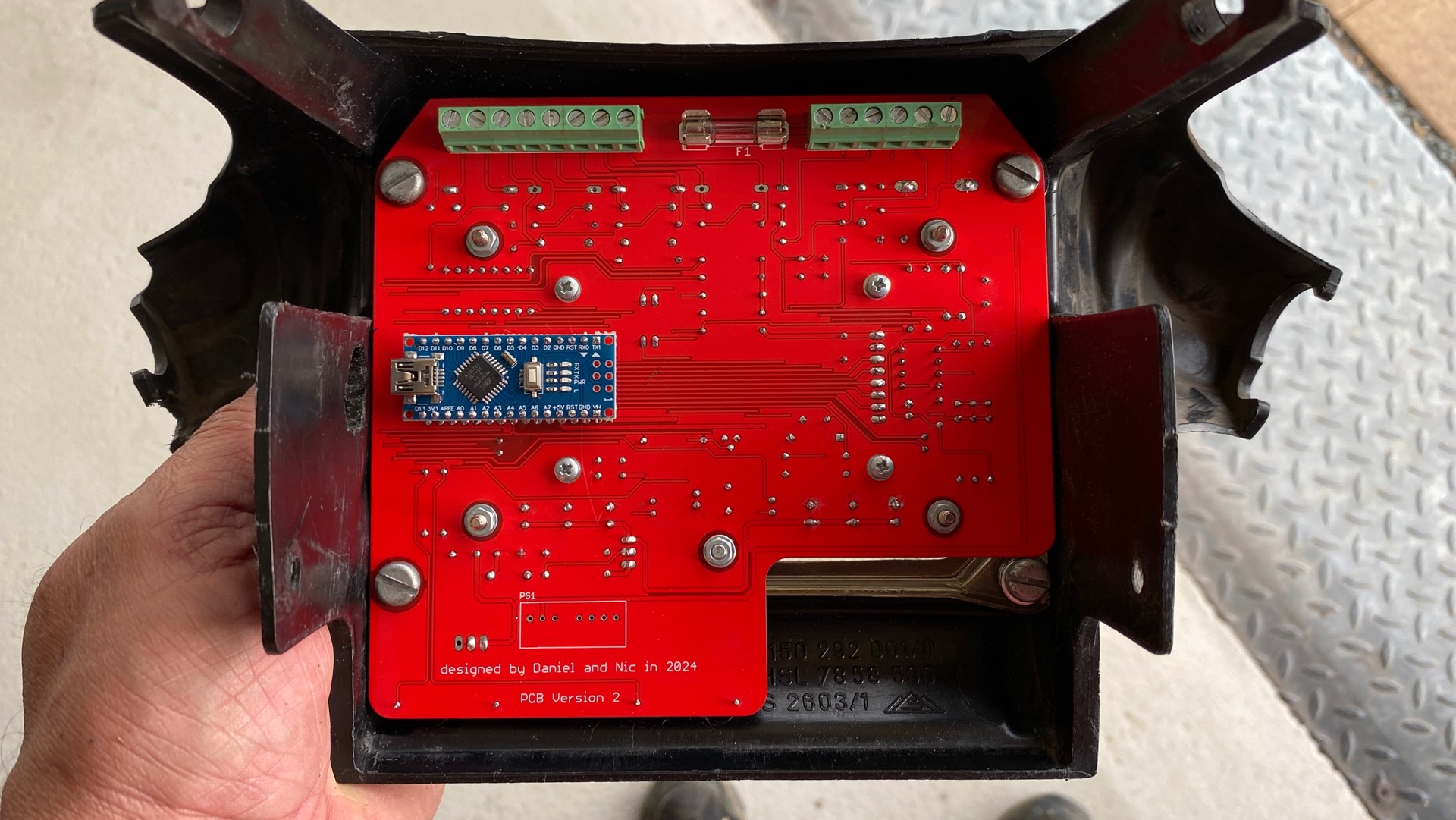

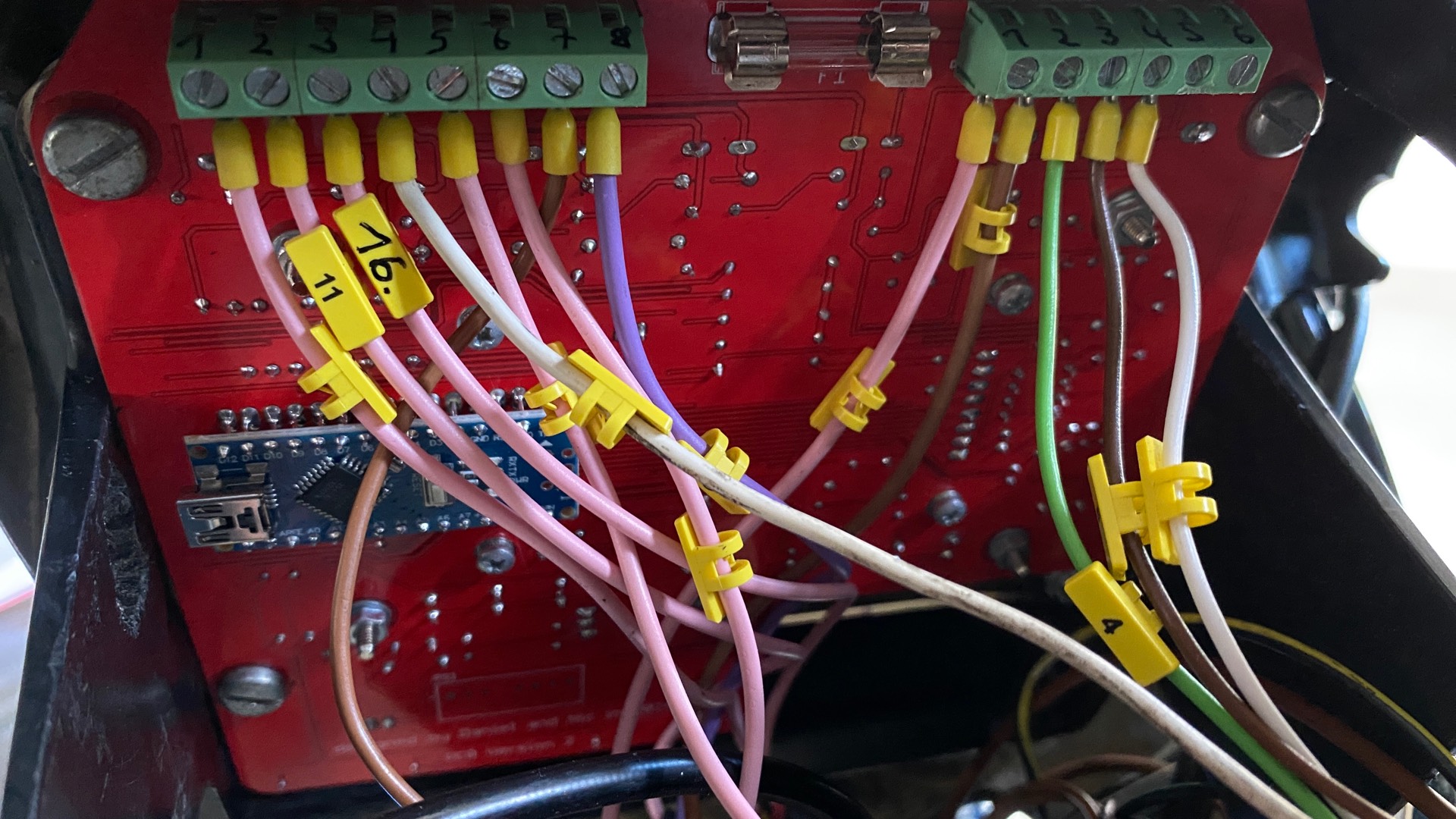

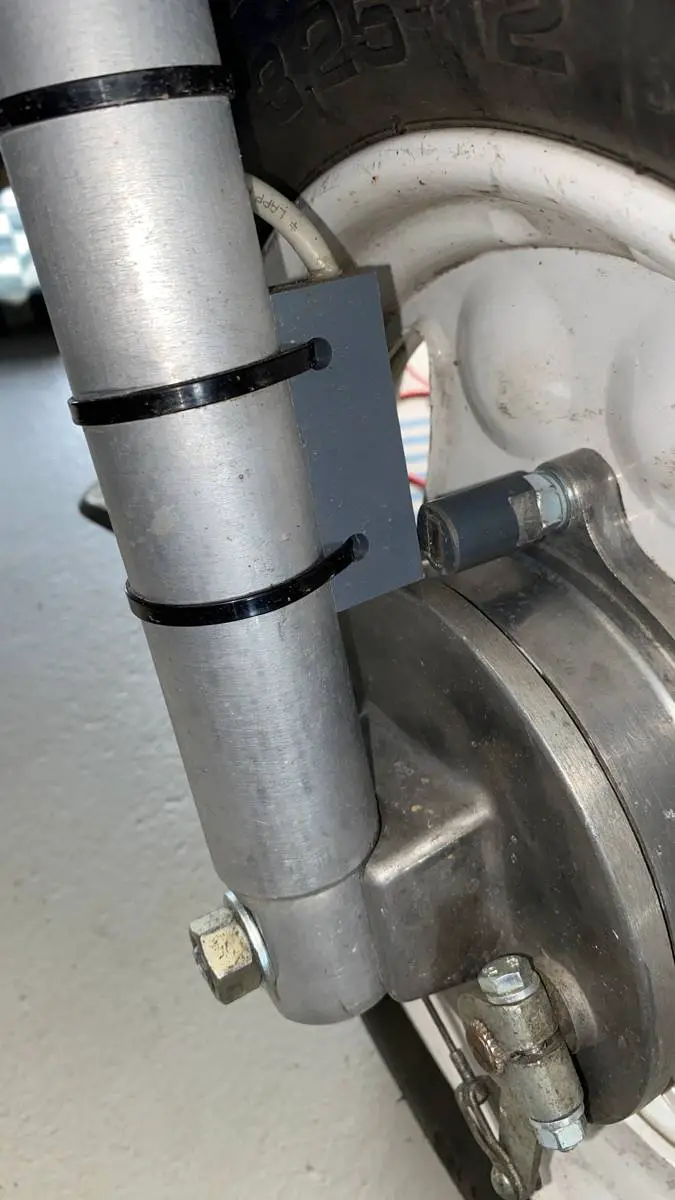

wie folgt im Bild zu sehen...

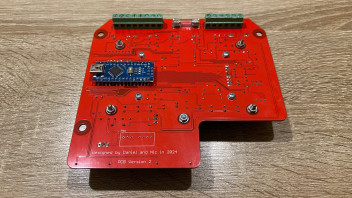

ich in noch beim final abstimmen und testen... eigentlich ist der Sensor nicht dabei.. evtl. baue ich auch noch 5 Stk. wenn Interesse da ist..
bei #16 Thread gibts den Flyer mit Infos
zu den Überspannungen bei Zündung aus
ja, es gibt eine kleine Überspannung bei der Vape bei mir... alles was unter 36 V ist, ist völlig unkritisch für Spannungsregler, wie ich diese verwende. Wer weiß, was die anderen Bastler zusammengelötet haben ???
Eine Z-Diode extern schützt bei mir vor Überspannung grundsätzlich. Auf der LP ist eine zweite Z-Diode, mit einer höheren Spannung welche den Arduino und Co. schützt. Sollte diese auslösen fliegt auch die Sicherung als Indiz für den Fahrer und der Tacho bleibt aus.

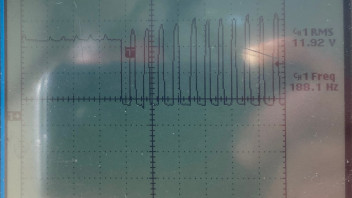

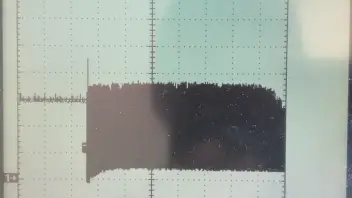

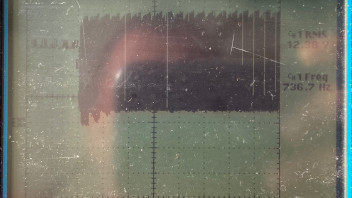

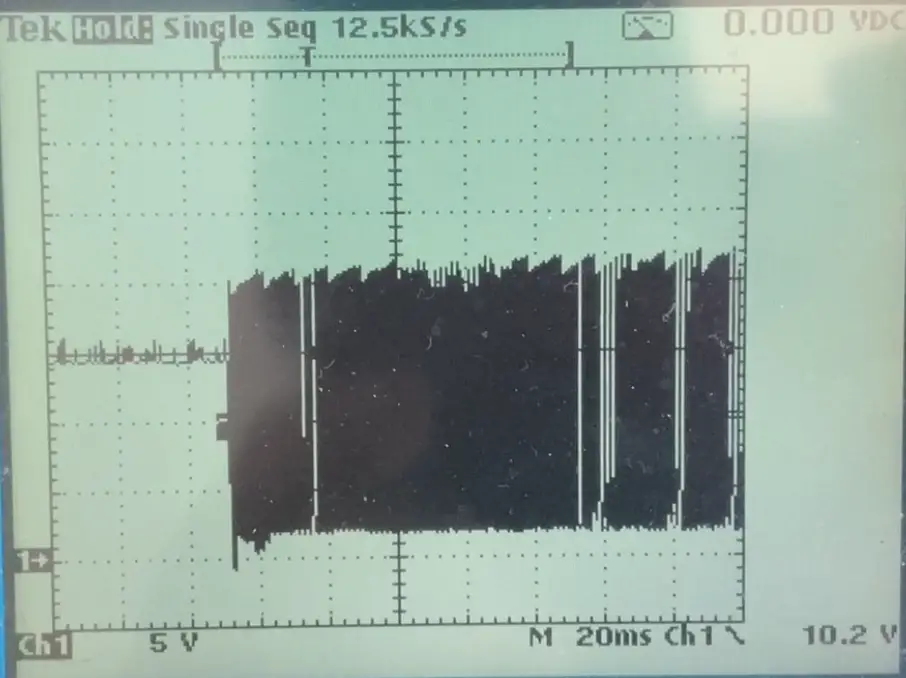

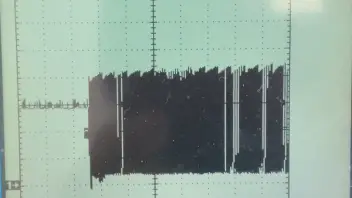

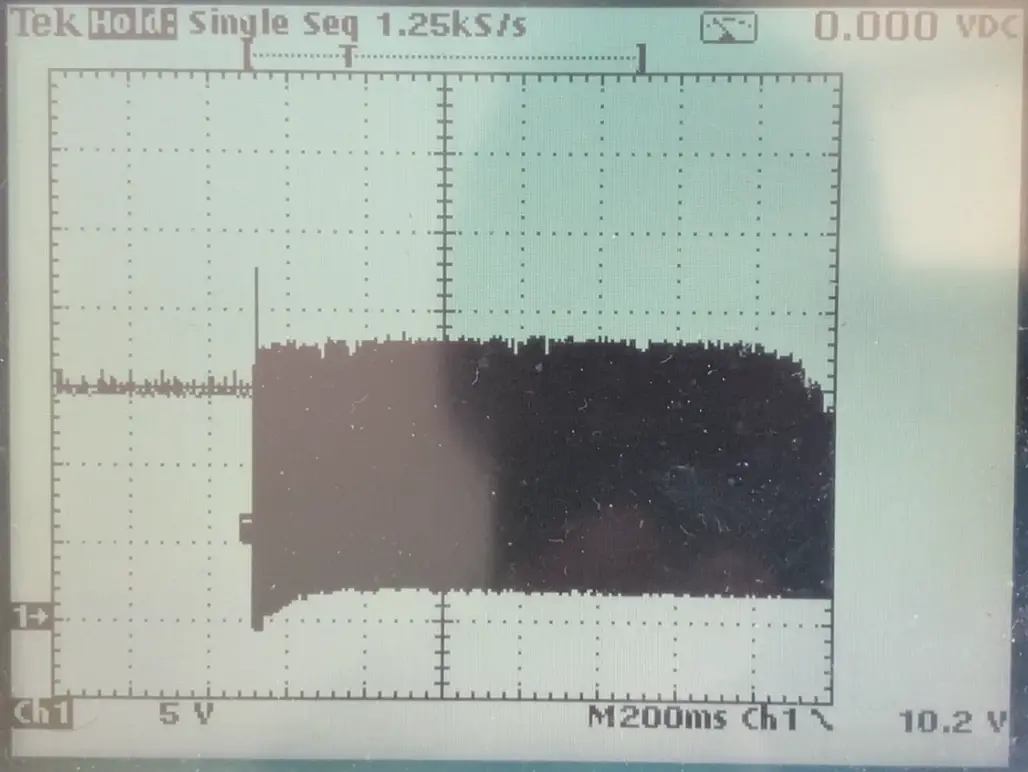

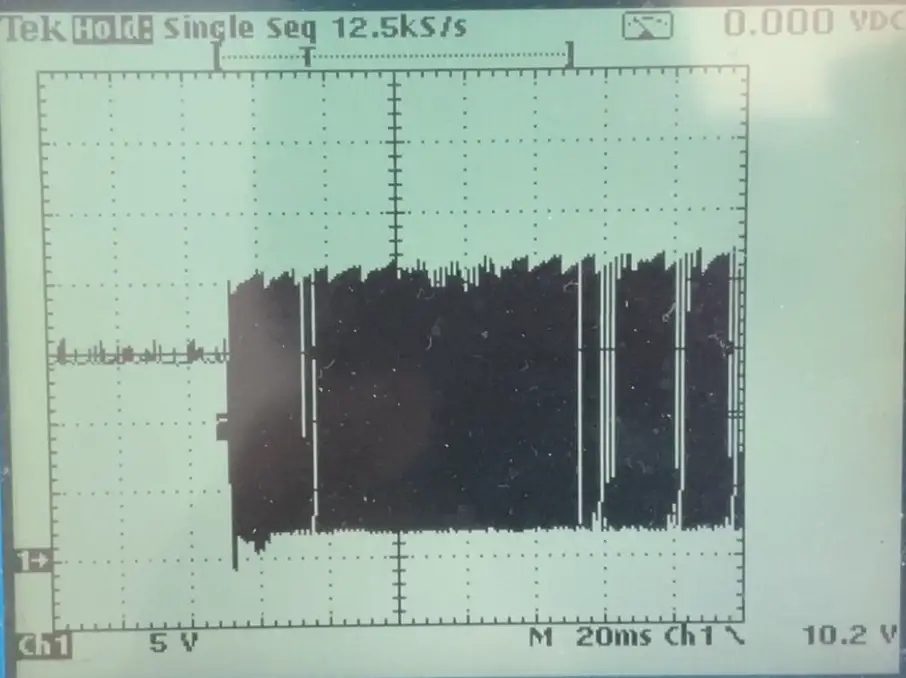

Die Z-Diode (Bild 2) wird beim Abschalten aus 7000 upm/ min leicht !! warm, was völlig unkritisch ist. Man sieht auch die Begrenzung der Spannung. Anbei die Oszi Messungen.
Hallo Henne, wäre grundsätzlich möglich, die Klemmen gegen KFZ Flachstecker auszutauschen.
Die Klemmen sind robust und klein, gegenüber den Steckern. Bei den Steckern rausziehen besteht m. M. die Gefahr was zu zerstören. Geht schwer und ruckartig is er ab.
Bei einem steckbaren System hast bei der Buchse auch Schraubklemmen.
Lösen tut sich da nichts.
Meine Meinung ….Danke
Naja, mit dem Oszi umgehen will auch gelernt sein. Aus den Videos ist für mich zumindest nichts verwertbares zu entnehmen

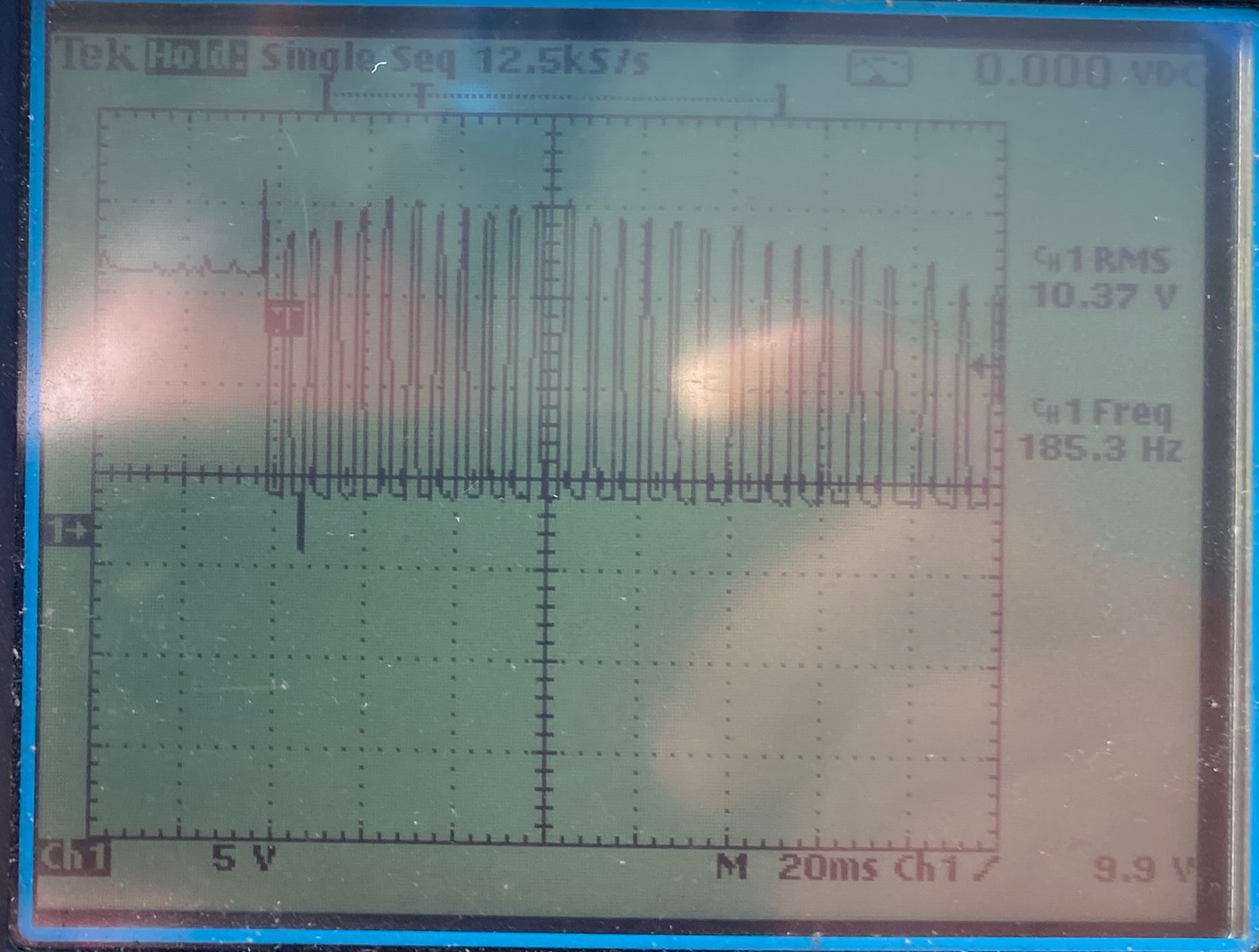

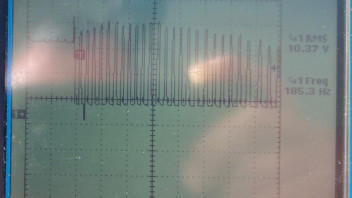

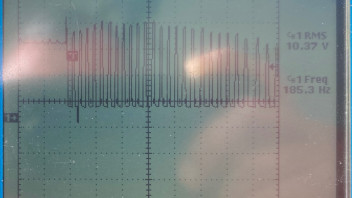

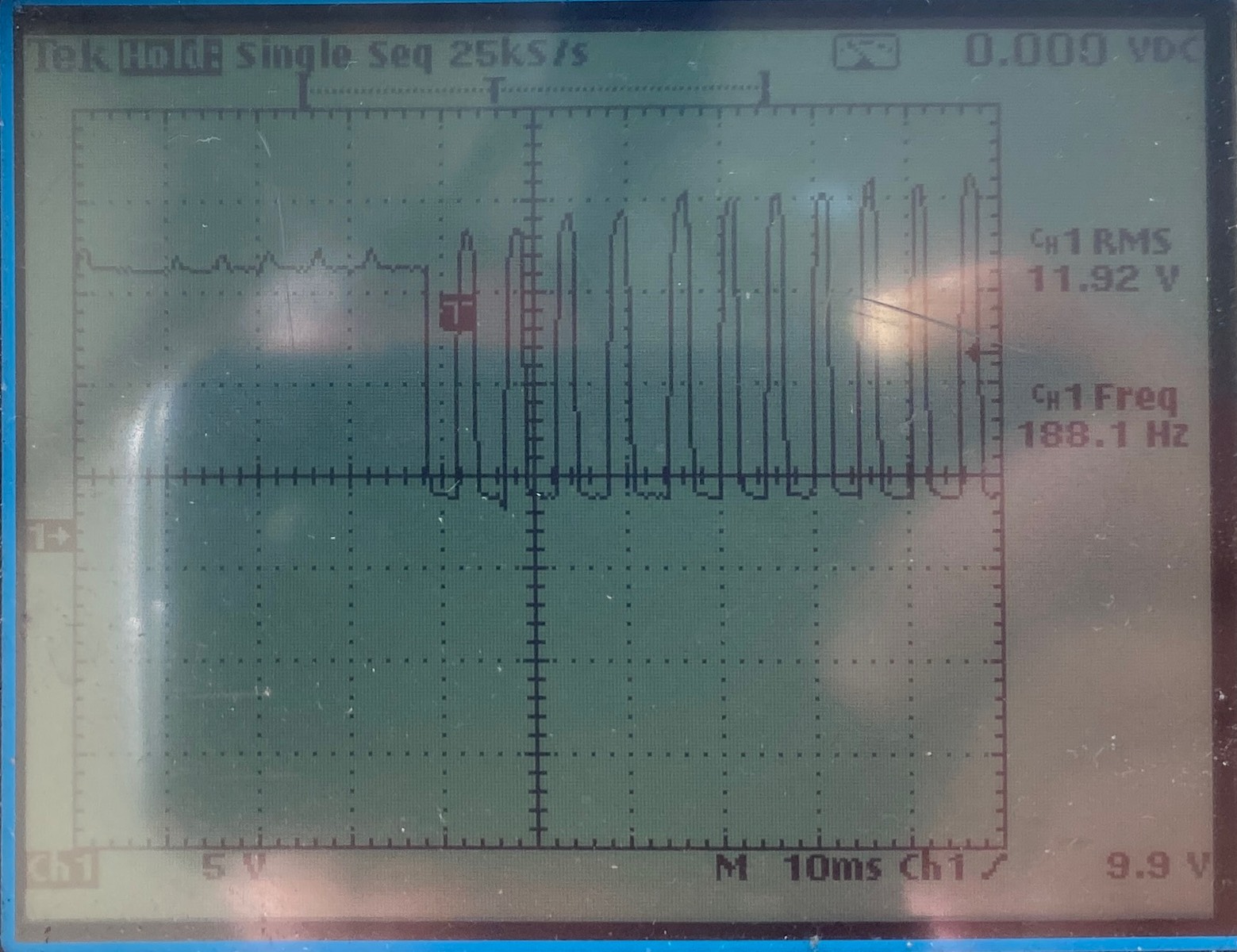

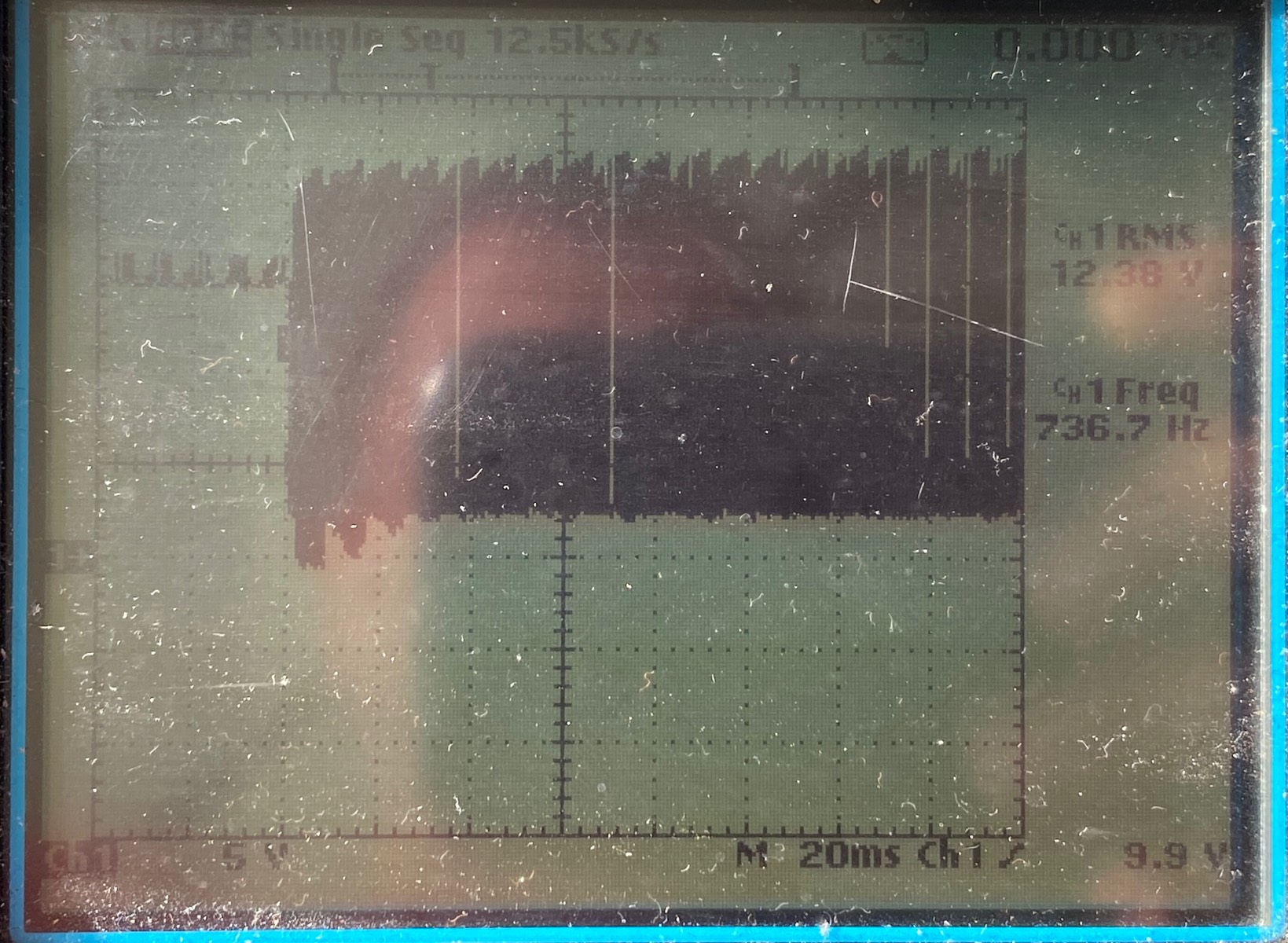

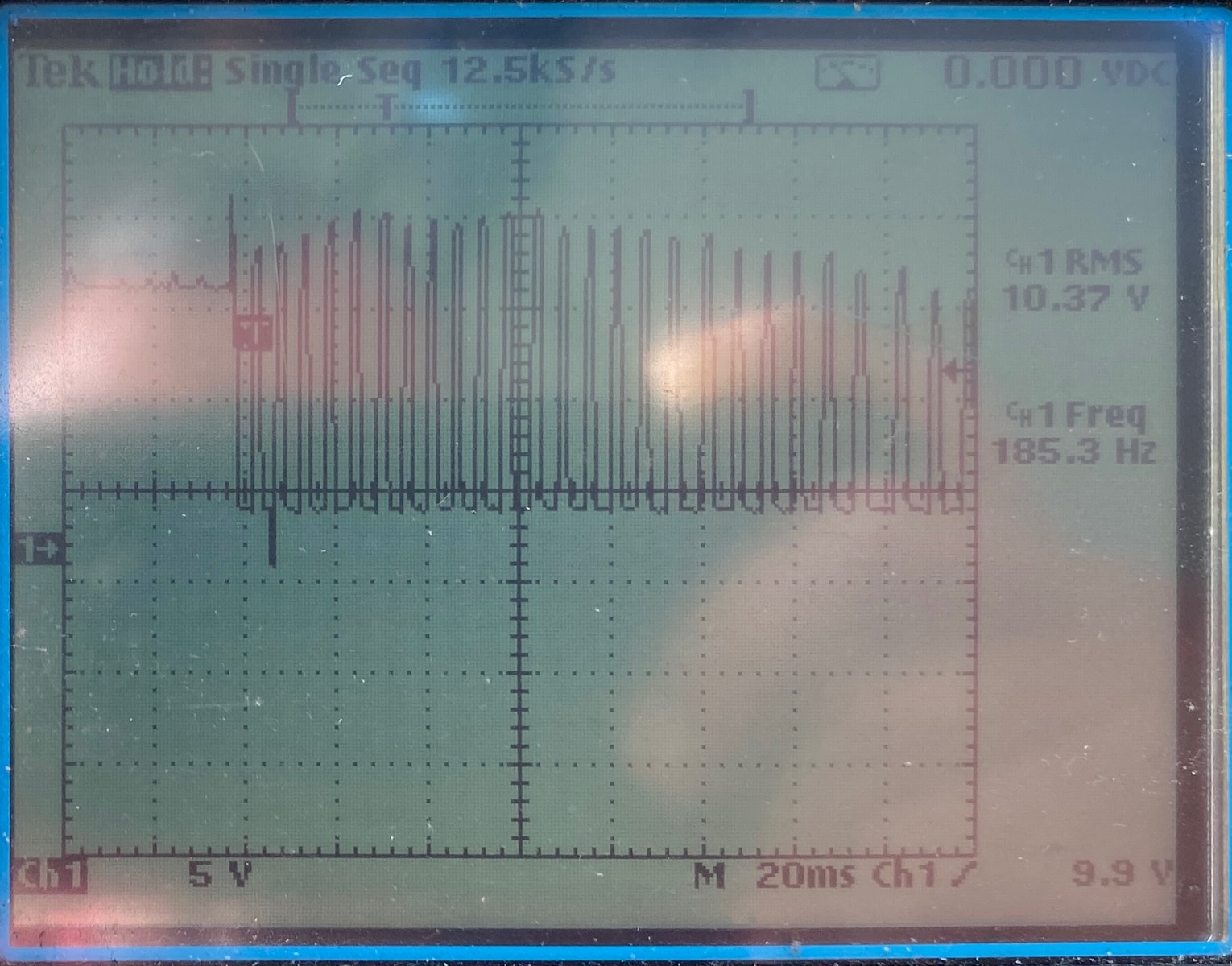

Hab heute auch mal gemessen. Sorry, die Sonne schien ins Oszi 🤣 beim fotografieren
Bis zu 22 V Peak sind beim Abschalten drin, auch bei höheren Drehzahlen
Danke für den Hinweis
Das Polrad macht nach dem Abschalten aber trotzdem noch ein paar Umdrehungen
-> stimmt
während der Regler nicht mehr arbeiten kann
-> wer sagt das? Der Gleichrichter arbeitet m.M. weiter, da er passiv ist und der Regler muss/ sollte auch in diesem Fall die Spannung auf max. 14 V begrenzen…theoretisch
In jedem Fall werd ich das mal prüfen und berichten, muss mal zeitlich gucken
Danke 👍
Grüße, ich verstehe dich ehrlich gesagt nicht ganz ….
Ja, der Arduino hängt an der Batterie, welche vom Gleichrichter die gewandelte DC von der AC VAPE bekommt. Sollten hier peaks kommen, haben die gegen die Batterie NULLs Chance.
Die Drehzahl (AC) Blinker (DC), Neutral (DC), Fernlicht (AC) geht über optokoppler.
Weiterhin gibts am Eingang der finalen Platte 2 Filter mit TSV Diode, jetzt im Moped ist nur ein Filter, glaub ohne TSV 😀 eingebaut. Läuft nach erst 300 km immer noch
Was meinst du mit den Kondensatoren? Die sind zum Spannungsbackup beim Ausschalten zum sichern der Werte im EPROM.
Freue mich endlich mal auf einen regen fachlichen Austausch hier 👍. Sonst ists recht still hier, leider …
Danke

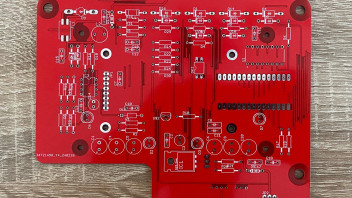

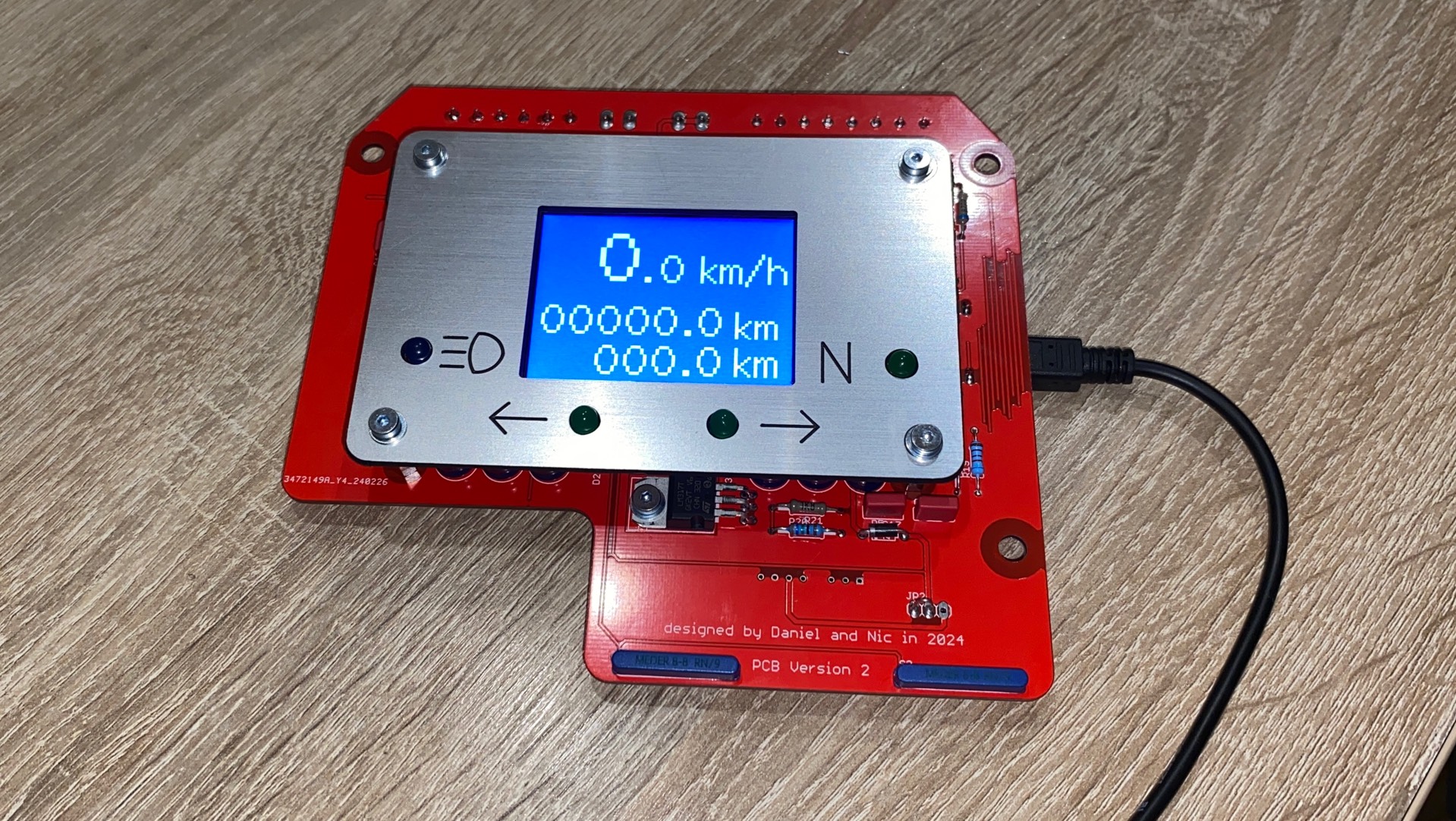

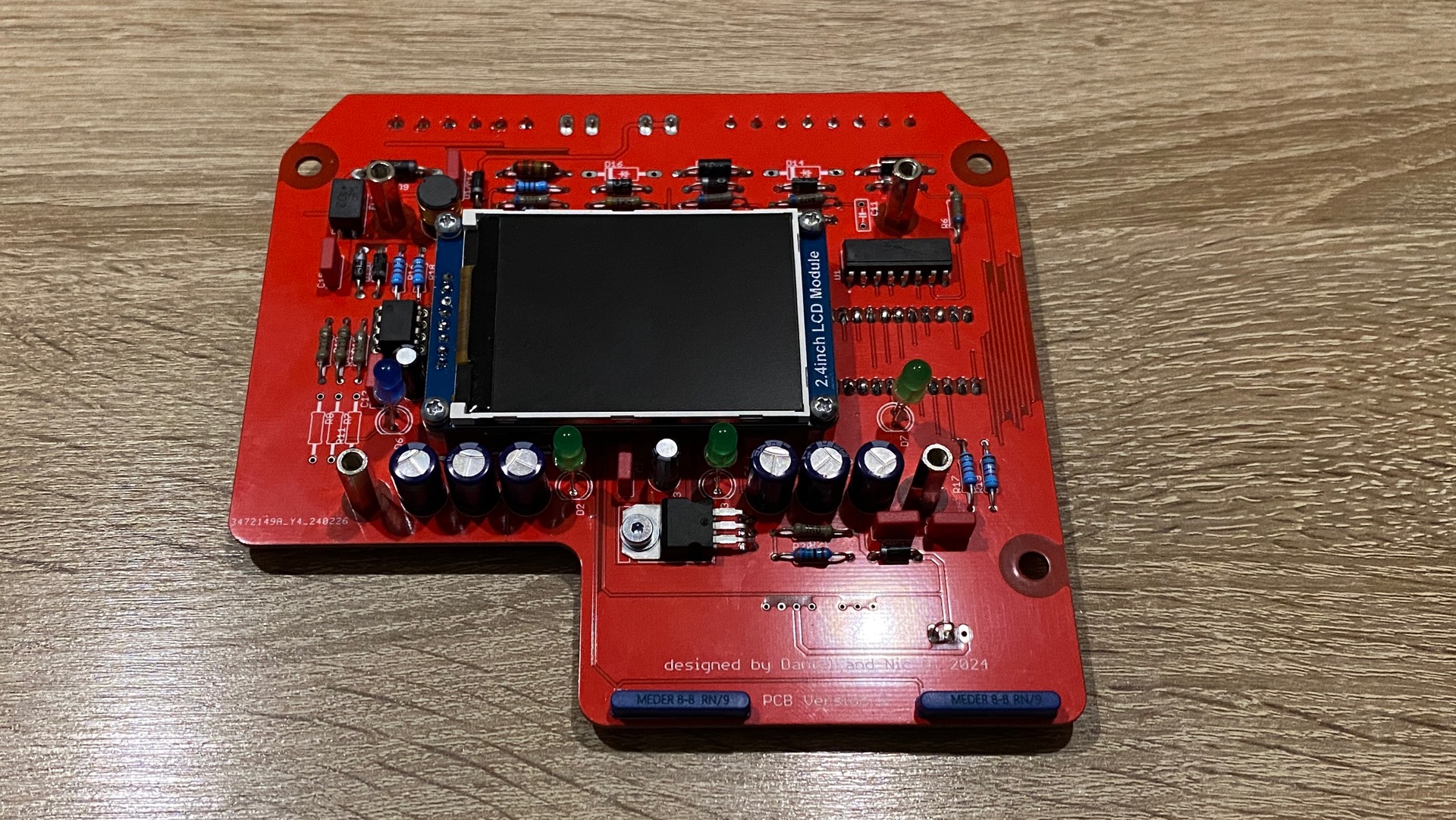

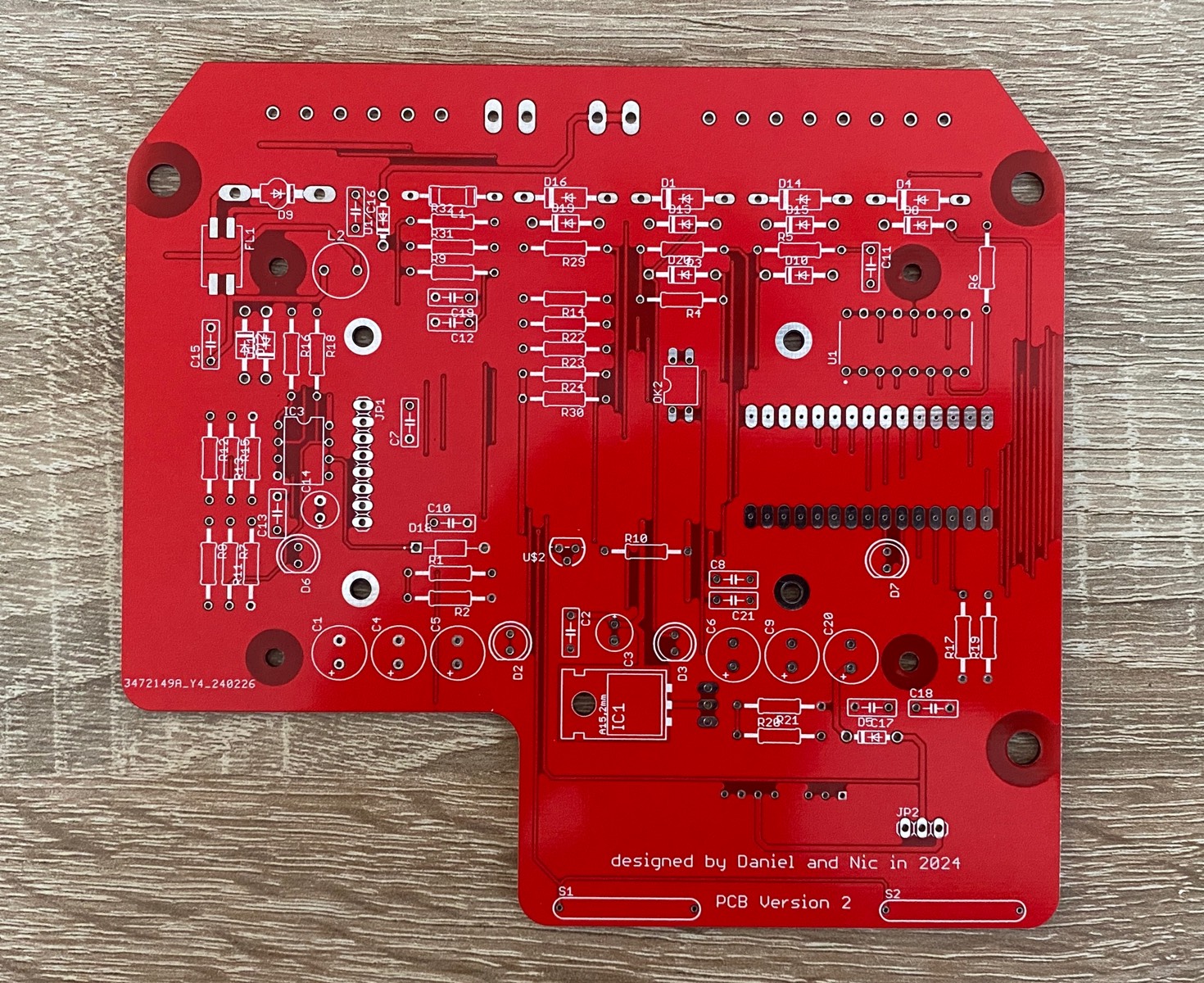

Habe fertig 😜👌
Bestücken kann los gehen 🤗
Also lesen musst schon selber …
Schwarz auf Weis ..
Grüße in die Runde,
für die Mopeds gibt ja auch Teilkasko mit 150 SB, welche auch Diebstahl abdecken.
Was an Höhe (Preise im Netz bis zu 3600 Euro) wird wann (unmittelbar oder Wochen nach Diebstahl?) gezahlt.
Hat da jemand Infos ?
Danke.
