Aber habe an der nur ein Kabel drann gemacht wie auf der Zeichnung war
Simson S50 Restaurierung
Willkommen! Melde dich an und mach mit – schreiben, antworten, austauschen.
Jetzt registrieren
-
-
Nach welcher Zeichnung bist du den gegangen?
-

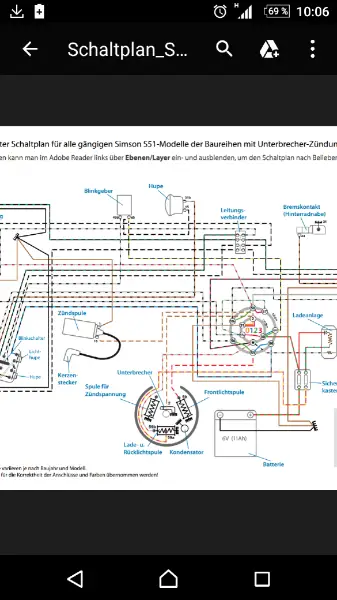

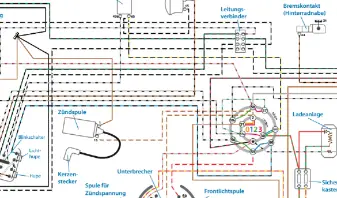

Original Schaltplan von einer simson Werkstatt s50b1
-
Dann guck mal genau hin.
-
Könntest du mir bitte ein Tipp geben bin nicht der beste in Pläne lesen
-
Es müssen Insgesamt 4 Kabel von der Grundplatte kommen.
eins vom Kondensator
eins von der Scheinwerferspule
zwei von der Lade-/Rück-, Stopplicht-Spule -
Die Primärspule muss mit EINEN braun/weißen Kabel verbunden werden (2).
Die Lichtspule muss mit einen rot/weißen Kabel verbunden werden (59)
Die Ladespule muss mit zwei Kabeln verbunden werden. Rot/gelb (59b) und grau/rot (59a).
-
Ok dann muss ich noch ein Kabel dran löten da kein weiteres am Kabelbaum verfügbar ist
-
Musst du nicht. Da ist nur ein heiden durcheinander bei dir.
Eigentlich muss Kondensator Unterbrecher und Primärspule untereinander Verbunden werden.

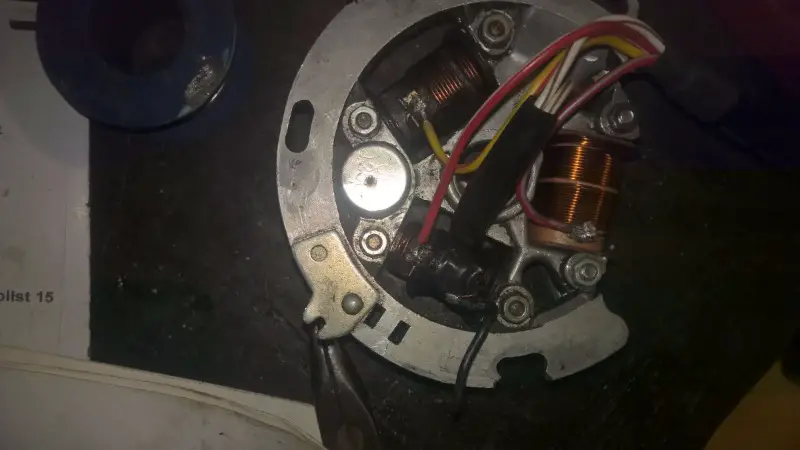

Es sieht so aus , als hättest du das Kabel, was eigentlich an den 2. Abgriff der ladespule gehört, einfach an die Primärspule gelötet.
-
Wenn ich aber das Kabel an der Ladespule mache fehlt mir doch eins an der primärapule oder nicht.
-
Normal ists so:
rot-gelb: mittelabgriff Ladespule
grau rot: endabgriff Ladespule
rot weiß: Scheinwerferspule
braun weiß: Kondensatorvom Kondensator geht dann jeweils ein kurzes Kabel zum Unterbrecher und zur Primärspule
-
Glaube habe es verstanden ist dass so richtig
