Zündschloss Verkabelung – Kabelfarben stimmen nicht

Guten Abend zusammen,

Verzeihung das ich mich jetzt erst zurückmelde. Leider kam ich durch die Quarantäne nicht dazu weiter zu machen und bin daher auf dem gleichen Stand wie vorher

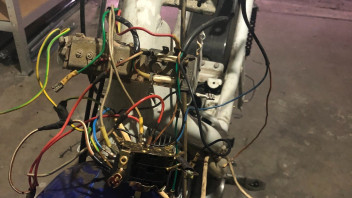

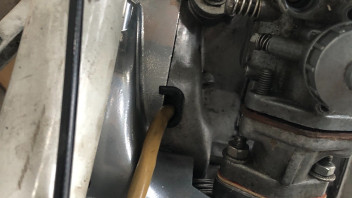

Anbei ein Bild wo die Kabel herkommen

Danke nochmal für eure Hilfe!!

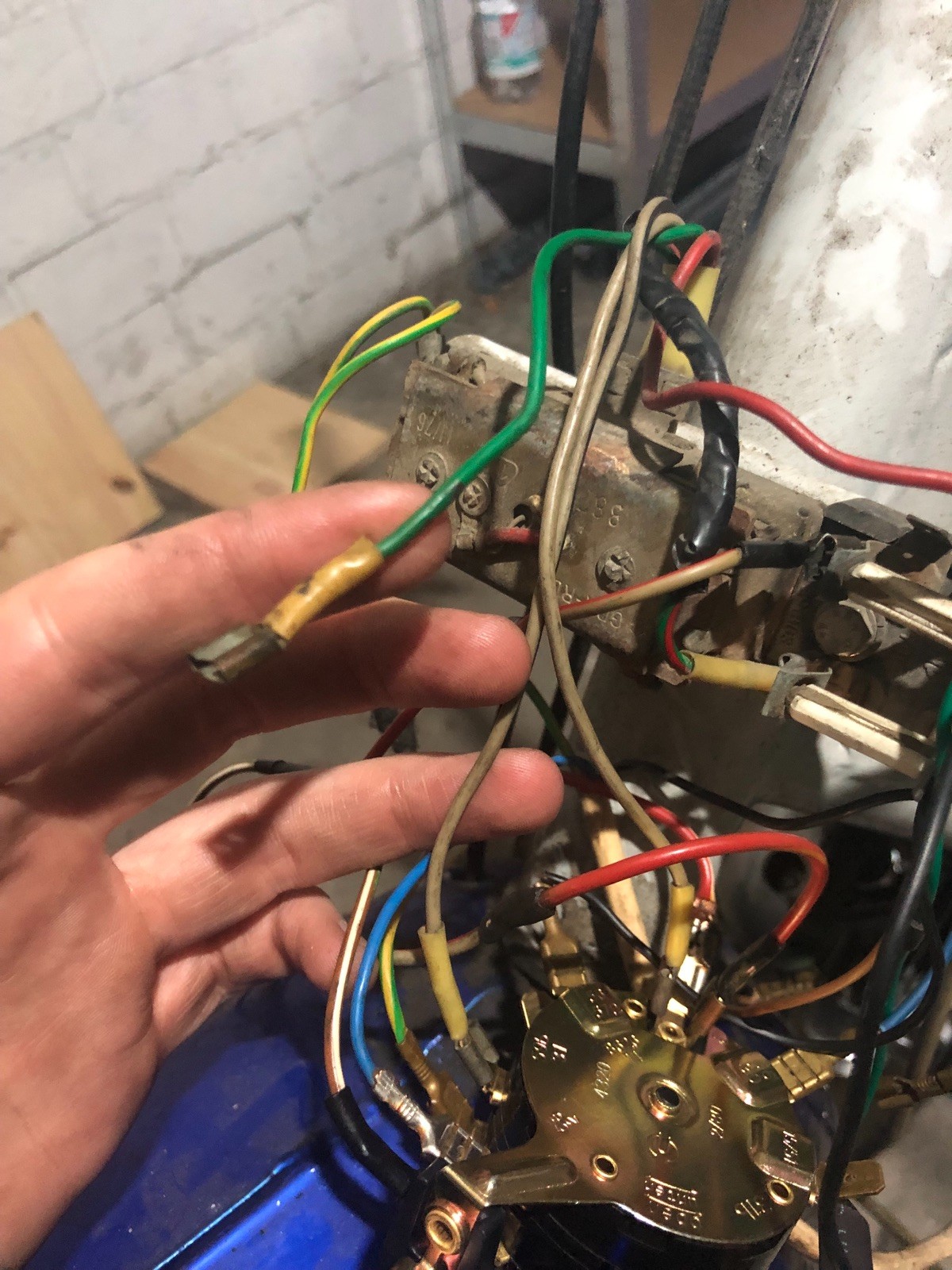

Verzeihung da hab ich glatt den Anhang vergessen…

tacharo: Ja klar die Idee ist grundsätzlich gut mir bin ich so ein Neuling das ist die ganzen Verbraucher der Schwalbe garnicht zuordnen kann… -.-

So ich hab schon einen Großteil mit der Schaltplan App hinbekommen *-*

An der Sicherungsdose habe ich jetzt jedoch noch zwei Steckplätze frei…

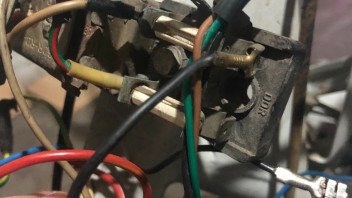

Und das grüne Kabel aus der Ladesnlage bekomme ich noch nicht wirklich zugeordnet…

Also das schwarze Massekabel war noch vom Vorbesitzer da dran. Denke mal er hat’s nicht für Maße benutzt sondern einfach als Verlängerung o.ä.

Das heißt oben erstmal die Glassicherung rein und dann gehts weiter auf Batterie +

Unten ist jetzt noch vom Vorbesitzer Grün Rot dran. Wo kommt denn das dann hin?

Ich glaube jetzt hab ich’s!

Das schwarze Kabel bitte (vorerst) als grün rot betrachten. Dies geht auf Klemme 30 vom zündschloss. Der rechte freie Platz geht dann an die Batterie.

Noch eine Frage: die Batterie hat dann zwei + Anschlüsse? Einmal für die untere Sicherung und einmal für die obere?

Super danke!!!

So, unten kommt die Glas-Sicherung rein.

Das schwarze Kabel geht an Klemme 30 (als

Grün-Rot zu betrachten) und auf die rechte Seite kommt Batterie +

Ich hoffe ich mache dich grade nicht wahnsinnig.. !

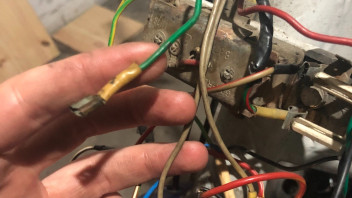

Anhang fehlte mal wieder…
