Wenn du mir deine E-Mailadresse gibst per PN oder so, dann schicke ich dir mal die Eagle files. So wenig ist das auch wieder nicht obwohl es nicht alzuviele Bauteile sind. Einseitig währe mir nach wie vor lieber wenn es sich machen lässt.

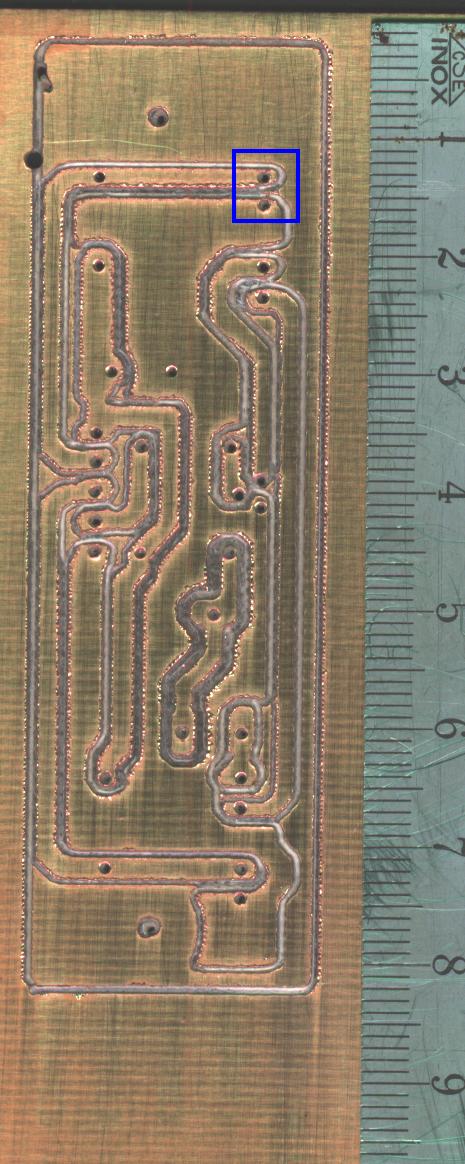

Naja was sein muss muss sein. Ist nur WalMart gewesen den ich geschädigt habe. Der zweite Laminierer ist allerdings von der Mechinik deutlich schlecheter wie der erste obwohl baugleiche Geräte. Hier bleibt ständig die Platine hängen bzw. die Zahnräder von der Motorübersetztung springen über so das die Paltine nicht richtig durchgezogen wird. Aber der Toner bleibt auf dem Kupfer hängen so soll es sein

Ich habe zwar noch ein paar kleine Fehler nachher wenn der Toner übertragen ist aber das wird noch hoffe ich. Ich Übe das gerade. Jetzt werde ich mal nachdem es einseitig halbwegs klappt zweiseitig probieren. Mal schauen wie deckungsgleich ich das hin bekomme.

Geau, die Idee ist nicht schlecht. Hatte das früher mal mit einem Bügeleisen probiert aber die Ergebnisse waren nicht so toll. Habe mir heute ein Laminiergerät gekauft, mal sehen ob es damit besser geht. Vor allem hat man damit bei zweiseitigem Layout einen gleichmässigen Anpressdruck auf beiden seiten so das der Toner hoffentlich sauber übertragen wird. Das erste Laminiergerät habe ich gerade schon zerschossen bei dem Versuch die Heizung höher zu drehen. Da ist leider nur ein Bimetall Sensor drin der sich nicht regeln lässt. Also habe ich einfach eine dünne Glasplate als Wärmeisolator zwischen den Sensor geschoben. Danach hat zuerst der Kunststoff angefangen blasen zu werfen es roch ganz anständig und die Rauchentwickling war auch beachtlich und dann hat eine Wärmesicherung bei ca. 160°C angesprochen. Die habe ich vorher übersehen. Das resultat war dann das der Laminierer jetzt garnicht mehr geht. Also bringe ich den gleich wieder als defekt zurück und hole einen neuen. Diesmal werde ich aber nicht an der Temp. rumfummeln sondern den Motor 5 sec ausschalten und dann wieder 1 sec ein so das die Platine länger im Laminierer verbleibt. Hoffe das ich dann ergolgreich den Toner übertragen kann. Ich berichte dann wie es geklappt hat.

Ich habe heute wieder von Henne ein update vom Schaltplan bekommen. Es sind immer noch ein paar Kleinigkeiten zu ändern aber es wird von mal zu mal besser. Könnte durchaus sein, das der Schaltplan dieses Wochenende noch fertig wird. Ich weiss allerdings nicht ob Henne dieses Wochenende überhaupt Zeit hat die Änderungen vorzunehmen.

Wollte euch nur auf dem laufenden halten.

Hi Henne.

Leider stimmen die Ralais nicht und die Kondensatoren sehen in der 3D Ansicht auch etwa seltsam aus weil es eigentlich Elkos sein sollten aber das ist ja nebensache weil die Platine auch nur Symbolisch gemeist ist.

Mir ist auch noch was aufgefallen. Die Spannungsteiler für A_Temp, M_Temp und LDR sollen nicht gegen GND sondern gegen VCC sein. Und dann nimm bitte die 2 Schraubleiste rechts beim Wannenstecker raus. Ich habe es heute morgen selbst versucht aber nicht hinbekommen. Im Schaltplan schon aber die Platine wollte dann nicht mehr. Du kennst dich damit ja wesentlich besser aus. Heute habe ich noch eine Interessante Methode entdeckt wie man vieleicht doch eine zweiseitige Platine herstellen kann. Werde wenn ich es schaffe heute mal alles dafür kaufen und am Wochenende wenn der Schaltplan fertig sein sollte mal versuchen zu ätzen.

Hier mal der Link für alle die es auch mal selbst versuchen wollen.

http://thomaspfeifer.net/platinen_aetzen.htm

Sehr interessant ist wie feine Konturen noch möglich sind.

@ Rusti

Schwer ist relativ. Ahnung braucht man eigentlich nicht viel haben da die Schaltung ja schon fertig entwickelt wurde von uns. Wenn du eine fertige Platine bestücken kannst, dann sollte es nicht schwierig sein.

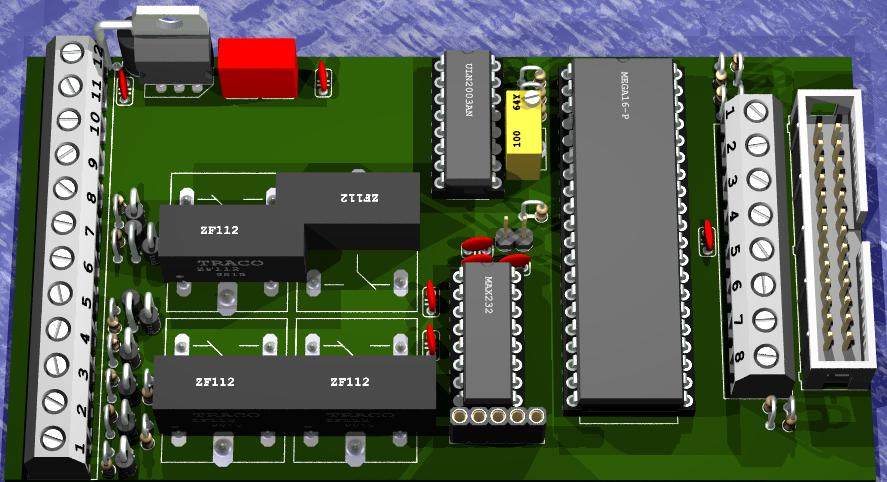

Henne und Ich waren nocheinmal fleissig heute abend und haben die Serielle Schnitstelle mit eingebaut und ein paar kleinere Fehler beseitigt. Das ganze sieht jetzt so aus wie auf dem Bild zu sehen. Jetzt fehlt nur noch die Operationsverstärkerschaltung dann währe zumindest die Hatdware fertig.

scrap

Henne sagt das er deine Hilfe beim routen gern annehmen würde. Also kannst du dich bald ans werk machen und dein glück versuchen.

Dateianhang von Scrap

Hi. Dein Angebot ist sehr verlockend und ich denke das Henne da nichts gegen hat wenn du auch versuchst das Layout einseitug zu routen.

Die 3D Zeichnung kommt aus Eagle3d und POV-Ray übernimmt dann das Rendern der Platine.

Auf die Frage wie dünn ich Ätzen kann, kann ich dir garkeine richtige Antwort geben da ich meinen Belichtungsanlage und Ätzmaschine hier parallel zur MFA gebaut habe. Die ist noch Jungfräulich. Keine Ahnung wie gut das ergebnis wird aber ich denke 0,4 mm sollten machbar sein ordentlich zu ätzen.

Sobald der Schalplan fertig ist kommen wir bestimmt gern auf dein Angebot mit dem Routen zurück. Henne hat da bestimmt schon eine Menge Zeit investiert und wird sich für Unterstützung nicht beklagen. Leider kenne ich mich mit Eagle so ziemlich garnicht aus. Habe nur den fertigen Schaltplan von Henne genommen und den Autorouter drüber laufen lassen. Da die Schaltung aber noch nicht vollständig ist und auch noch ein paar andere sachen geändert werden müssen kann ich noch nicht sagen wie lange es dauert bis alles soweit fertig ist das du mit dem Routen loslegen kannst. Henne meint das es einseitig nicht hinzubekommen ist aber wie ich schon geschrieben habe muss es einseitig sein egal wie es nachher aussieht, da ich mir doppelseitiges Ätzen nicht zutraue bzw. befürchte die beiden Layouts nicht deckungsgleich belichtet zu bekommen. Wenn du routen solltest, dann bite mit großen Masseflächen um mein Ätzbad zu schonen :smile:

Auf der Platine fehlt noch ein 16 Pol IC + 4 Kondensatoren für die Serielle Schnittstelle (MAX232) und dann noch eine Elektronik von Henne mit Operationsverstärker die mir eine Spannung von 0-5V ausgibt für die Ladestromüberwachung. Die Spannung kann ich dann Auswerten und darus den Entlade bzw. Ladestrom berechnen und auf dem LCD ausgeben. Ausserdem fehlen noch 3 Spannungsteiler (sind nur 3 Widerstände) für die Temp. Sensoren und den Lichtsensor. Also da kommt noch eiiges drauf auf die Platine. Überlegs dir gut ob du das wirklich machen willst mit dem Routen. Das wird echt schwer. Aber deine Platine hast du ja auch sehr schön hinbekommen respekt, ich kann sowas leider nicht.

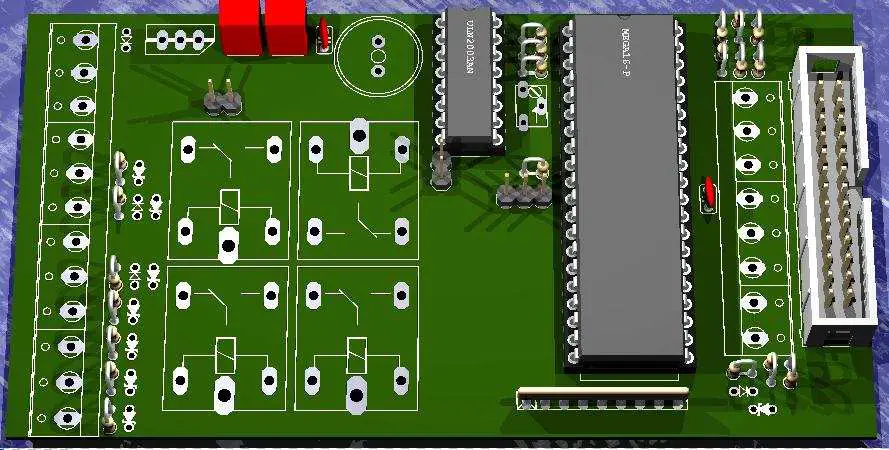

Hab mal mit einem 3D Programm die Platine gezeichnet. Leider sind nicht alle Bauteile in der Bibliotek aber man kann schonmal erkennen wie es aussehen wird.

Wenn du einen Laptop hast, dann kannst du den Prozessor am Moped updaten indem du die Zündung einschaltest, genau das war gemeint mit Strom auf die Platine geben. Wenn du den Prozessor am PC updaten willst/musst, dann reicht irgend ein Steckernetzteil was mindestens 6V liefert. Das schließt du da an die Platine an wo du beim Moped die Bat. anklemmen müsstest. Die 6V von deiner Mopedbat. werden auf 5V geregelt und genau diese 5V braucht auch das LCD. Bei den 12V Modellen ist es genauso, nur das dorten ebend aus 12V 5V gemacht werden. Henne hat mir gerade den ersten Platinenentwurf geschickt. Ein paar sachen müssen morgen abend noch geändert werden. Dafür Tel. ich mit Ihm. Schwierig ist leider doch alles auf eine einseitige Platine zu routen. ABer wir geben uns mühe das hinzubekommen, da ich selbst auch nur die möglichkeit habe einseitige Platinen herzustellen und da ich noch nicht 100% weiss ob alles Funktioniert, will ich mir noch keine Anfertigen lassen sondern selbser einen Prototypen bauen und der geht leider nur einseitig bei mir.

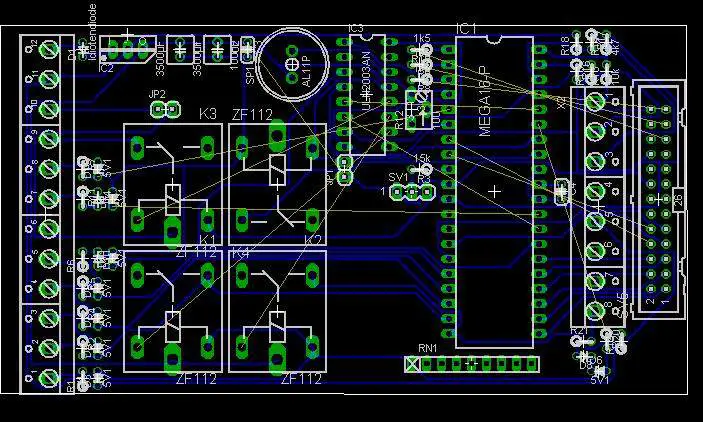

So in etwas soll die Platine mal aussehen. Da fehlt zwar noch einiges bzw. manches fällt auch weg aber in der richtung solls mal aussehen. Die gelben Linien sind übrigens sie Sorgenkinder. Die müssen irgendwie noch verlegt werden ohne kreuzungen und Brücken zu verursachen. Im schlimmstenfall muss das mit Kabeln unter der Platine gemacht werden.

Achso, das meinst du !!!

Die Seite war nur zufällig aufgeschlagen im Katalog als ich das Foto gemacht habe. Das Gehäuse was ich benutzt habe, nennt sich bei Reichelt \"SD 10 SW\"

PS.: Eine Anleitung zum updaten kommt noch weil du danach gefragt hast. Aber eigentlich musst du da nicht viel machen.

1 oben rechts auf open drücken und dort dann die *.hex Datei auswählen die ich zum download anbiete.

2. Schauen ob links in der mitte der richtige COM port ausgeählt wurde und 9600 bps eingestellt ist

3. open COM port auswählen (bei mir steht Close weil er schon geöffnet war)

4. Strom auf die Platine geben. Dann wird der Prozessor upgedatet.

Sollte also kein Problem sein.

Ich verkaufe nur den fertig Programmierten und updatefähigen Prozessor für ca. 15€ wobei da der Prozessorpreis schon inbegriffen ist. Das mache ich nur um meine unkosten einigermassen deken zu können die mir bei der Entwicklung entstanden sind. Mit den verbleibenden 35€ müsste man hinkommen können für den rest der Bauteile die Benötigt werden incl. LCD von Reichelt.

Potze

was meinst du mit dem tekogehäuse ??? Weiss im momment nicht so recht wo du davon was gelesen hast. Welches Bild meinst du denn??? Am besten mal einen Link reinsetzten zu dem Bild damit ich weiss was du meinst.

Die Materialkosten belaufen sich überschlagen auf ca. 50€ wenn man das Display von reichelt für ca. 18€ nimmt. Der rest sind dann Gehäuse Stecker, Platine Prozessor, Relais ect. Die ICs und die passiven Bauelemente sind nur Centbeträge. teuer ist nur das ganze drum herum. Kommt natürlich auch immer etwas drauf an was du schon alles da hast. Wenn du erst noch eine Bohrmaschine und Lötkolben kaufen müsstest dann kommst du mit den 50€ nicht hin. Das passende Werkzeug und Verbrauchsmaterial (Lötzin, Kabel ect.) sollte also schon vorhanden sein. Ich kann nur Materialkosten angeben. :dma_smile2:
