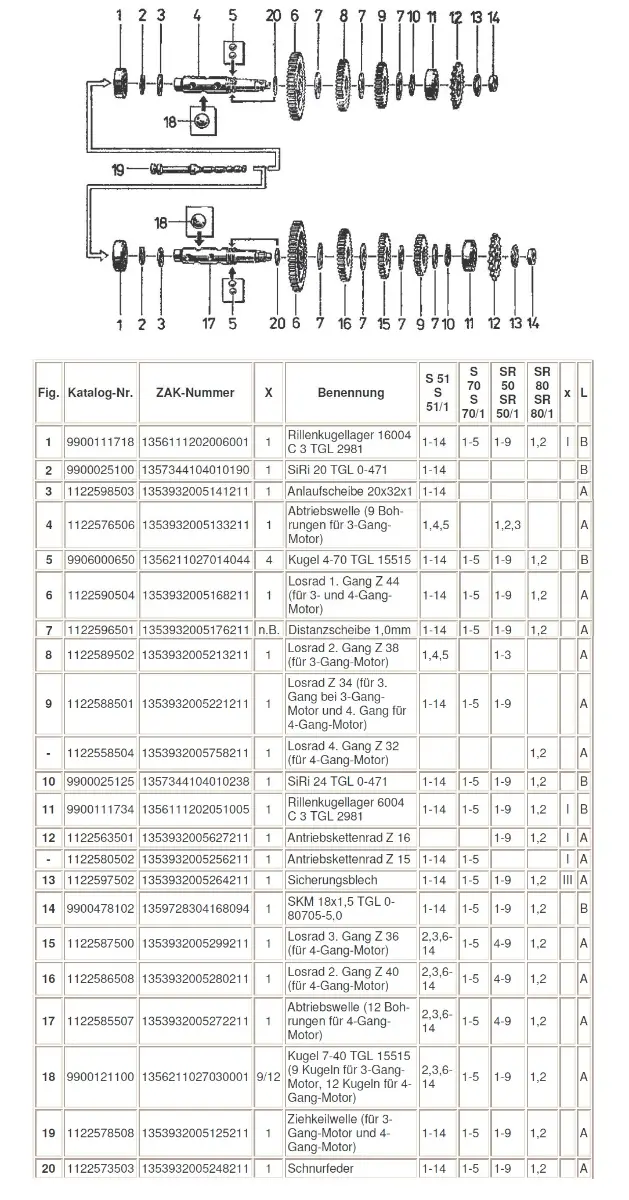

Nabend, ich bin gerade dabei gewesen mein Getriebe zusammenzubauen, stellte dann aber fest daß auch der zum ziehkeil zeigen den Seite am Ende der Antriebswelle das fehlte, was verhindert das die Zahnräder von der welle fehlen (Bild) kann mir jemand sagen welche das genau sind? In anderen Explosionszeichnung von zb. Akf waren diese nicht eingeteichne. Auf der Seite von diesem Bild gab es keine Beschriftung. Beste Grüße!
4 Gang S51 abtriebswelle
Willkommen! Melde dich an und mach mit – schreiben, antworten, austauschen.
Jetzt registrieren
-
Wenn ich deine Frage richtig verstehe, meinst du den Sicherungsring 20 (Teilenr.: 2)...
-
Getriebe dann axial so ausgleichen, dass wenn der Seegerring Richtung Zahnräder gedrückt wird ein Spiel von ca 0,2 vorhanden ist. Du wirst eine 1,2 oder 1,4 Ausgleichsscheibe brauchen.
-
Der Sicherungsring fehlt nicht,der ist bei dir gebrochen,wenn ich es richtig sehe. Du mußt den Ring also erstmal runterprokeln
