A70S-3 AKA Electronic - richtiger Schaltplan? - welche Komponenten

Zitat

Kabelbaumsatz: hier oder hier
Sind 50-60€ ok für einen Satz? Kommt mir so teuer vor für die paar Kabel

Diese Kabelbäume warden in Deutschland hergestellt (Werner)- gute Verarbeitung kostet Geld. Hab schon einige davon verbaut- ohne Probleme.
Ich sag immer so- Ich mache es einmal - anständig & hab Ruhe. Du kannst Dir auch nen AKA kaufen für 19€- aber wenn Dir vom Rücklicht mal der Kabelschuh abbricht ( am besten in der Nacht ) wirste mich verstehen.

Der 15/51 ist nur ein Anschluss- aber der Schwarz / gelbe hängt am Adapterkabel (Von dort geht das schwarze vom Regler zur 15/51) dran.

Blinkgeber: 31 (masse) kommt vom Regler - wie auch die 49. 49a ist mit nem adapterstecker. Dieses verbindest Du mit dem grau/schwarzem Kabel vom Blinkschalter.

Blinkgeber ist richtig- und wird auf das Halteblech vom Regler draufgeschraubt.

Sicherung ist ok.

Batterie: Warum Säure und keine Gel oder vliesbatterie? Erstens haste dann keine Probleme mit Säure die auslaufen kann ( Sturz), Wartungsfrei ...

Und bestell Dir bitte das Vape Anschluss Set einmal neu. Da ist einiges dran gemurkst worden..

Gruss Dillinger

Zitat von ColonelSandfurz

Ernsthaft AKA kopiert auch die Vape Typnummer des Stators ?

da es sich um einen Vape Klon ( oder doch um ein Plagiat??) handelt kannst du wohl auch die Vape Schaltpläne nutzen

http://www.moser-bs.de/Simson/s50s51.html hier gibt's noch 2 Pläne

wenn dir die N Schalter gefallen lass sie dran, musst aber rechts dann am Gasgriff den Blinkerschalter anbauen also sieht dann bis auf den Gasgriff aus wie bei Schwalbe

Kabelset für Blinker? gibt's anscheinend nicht einzeln, ein neuer Kabelbaum kann nicht schaden.

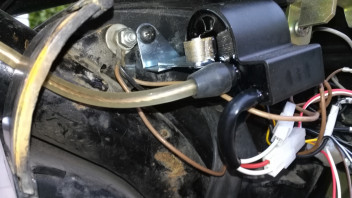

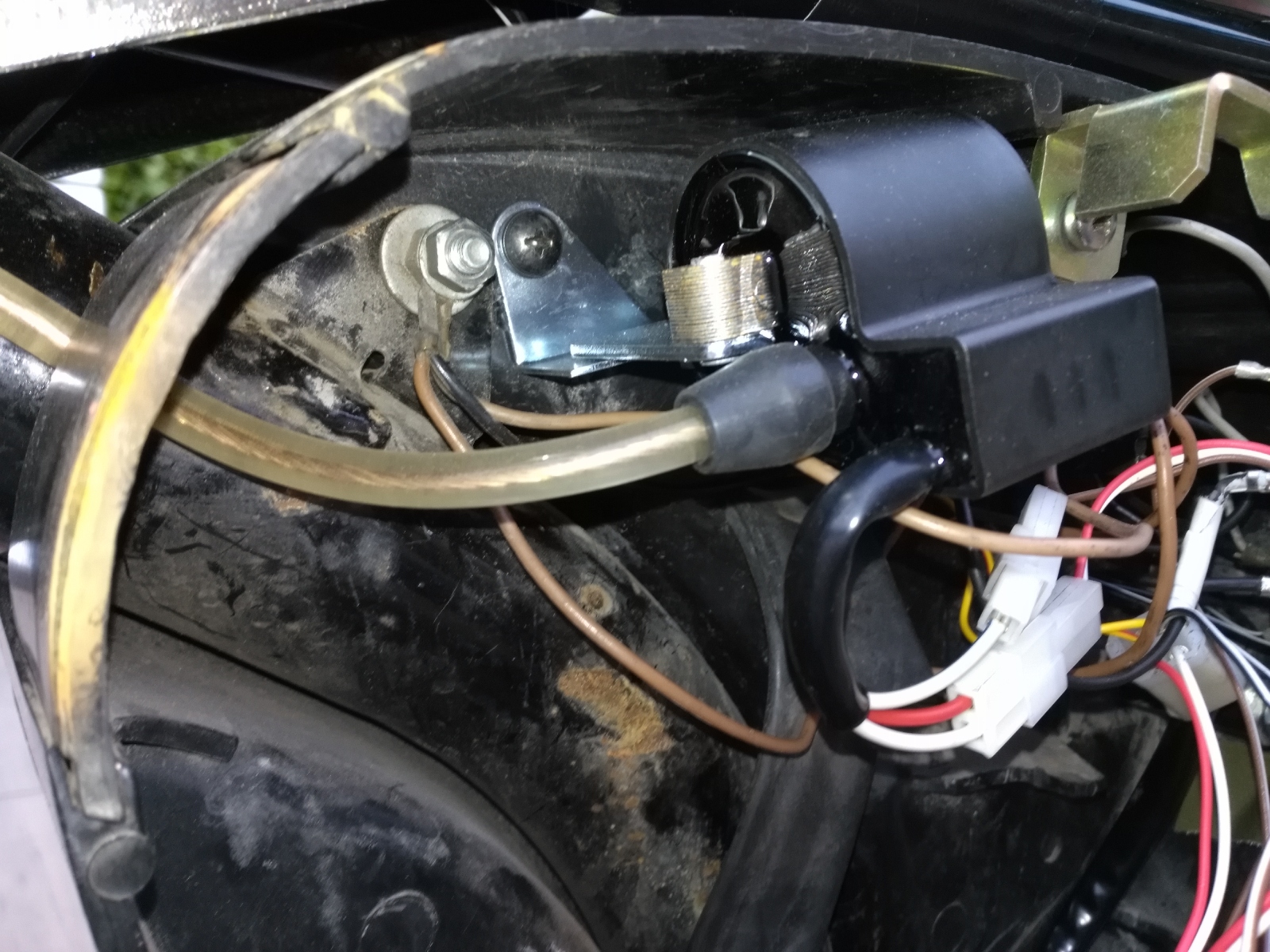

Wichtig ist drauf zu achten dass der Regler und die Zündspule eine gute Masseverbindung haben zum Rahmen und oder bzw zum Motor.

Alles anzeigen

Wird seit ein paar Jahren schon Offiziell von FEZ vertrieben.
Hab mir im März eine in meine Schwalbe eingepflanzt, alles Top und Qualitativ nicht schlechter.
Und wenn man überlegt das nen Vape Komplettset mittlerweile rund 270 Euro kostet, dann ist die ne gute Alternative.
Ich zumindest werde bei weiteren Fahrzeugen nur noch die AKA nehmen.

Ja, soetwas meine ich- daran ist auch das Schwarz gelbe Kabel zur Hupe .

Gelbatterie- schau mal oben & unten bei den sponsoren- dort findest Du alles

Federblech zur Sicherung der Krümmermutter kannst du bei Gelegenheit auch mal anbringen.

Zitat von KevinLong

Ist schon bestellt

Ist doch dran. Nur arg zerknietscht. Kann es sein, dass da ein dicker 32mm kümmer verbaut Ist?

Ich frage mich, warum ein neuer Kabelbaum nötig ist?

Wenn die Kabel soweit nicht brüchig sind, nichts vermurkst wurde und die Original-Kabelfarben noch verbaut sind, würde ich mir nur die beiden Kabel für die Blinker (schwarz/weiß und schwarz/grün in 1mm² und ggf 1mm² in braun in jeweils 10m-Ringen) nachkaufen.

Denke bitte an die Klemmleiste als Blinker-Verteiler (2 Doppel/4 Einfache oder 3 Doppel/2 Einfach)
Alternativ gehen natürlich auch einzelne 4-fach Flachsteck-Verteiler.

Falls du eine Blinkerkontrolle verbauen möchtest (großer Tacho), schaue dir bitte zuerst die Kontroll-Fassung an, ob sie potentialfrei ausgeführt wurde: zw dem äußeren Kontakt und der Masse sitzt dann ein "Isolator" (früher war dieser mal Rot und sah aus, wie eine Dichtung). => hier kannst du dann von beiden Blinkerkreisen direkt abgreifen und an die beiden Kontakte (außen und Fassungsfuß) gehen.

Ist kein Isolator verbaut, sperrst du beide Blinkerkreise mit jeweils einer Diode gegeneinander und greifst den Strom für die Kontrolle aus dem Mittelpunkt der Dioden ab.
(diese Schaltung eignet sich auch für LED-Kontrollleuchten, die ja nur in eine Richtung funktionieren würden)
Andere Seite der Kontrollleuchtenbirne ist dann die Masse.

siehe Schaltplan:

Anstelle der LED kann eine normale Kontrollleuchte verbaut werden, bei LED als Kontrolle bitte den für die LED benötigten Vorwiderstand verbauen oder eine fertig-LED-Kontrollleuchte verwenden.

Ach ja: Schaue bitte nach, ob der Motorblock mit dem zentralen Rahmenmassepunkt verbunden wurde. (mindestens 1,5mm² bis maximal 4mm²)

===

Ich denke mal, dass die Lima schon VAPE ist, jedoch nicht den Namen "VAPE" im Verkaufsnamen trägt, sondern unter dem Namen "A70S-3 AKA electric" (somit eigenständige "Marke") vertrieben wird.
Inwieweit die AKA-Lima jetzt die selbe Leistung wie die VAPE hat, kann ich aber nicht sagen.
(Könnte aber auch ein PVL-Clon" sein => 80W)
