Wer hat Lust mit zu helfen die Simsons elektronisch aufzumotzen ?

Hallo,

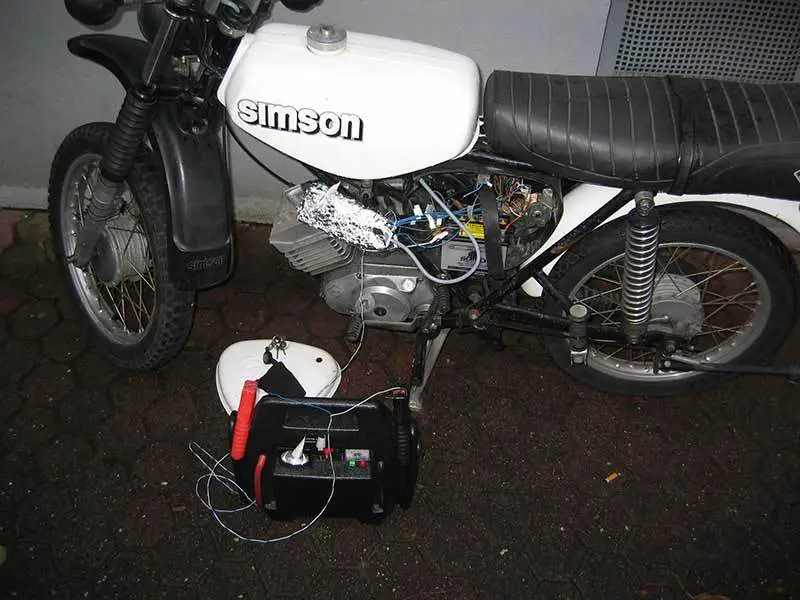

danke für die Tips. Das mit der \"Keksdose\" hat mir Henne gestern auch vorgeschlagen. Er meinte ich soll mal versuchen das Gehäuse mit der Platine in Alu-Folie zu wickeln und die dann mit GND verbinden. Das mit der Entkoppelten Spannungsversorgung werde ich auch Testen. Bin ja mal gespannt obs dann besser wird. Ich hoffe es sehr das eine der Ideen zum erfolg führt. Nur das Wetter ist etwas schlecht. Immer wieder regen. Da macht es nicht alzuviel Spass draussen am Moped die Elektrik zu zerlegen. Ich gebe bescheid wie weit ich gekommen bin.

So, ich glaube das war es jetzt. Die Platine hat wohl einen Totalschaden erlitten. Mindestens der AVR und OP07 sind kaputt. Vermutlich auch der MAX232 und der ULN2003. Die Platine hat auch mächtig was abbekommen aber ich kann nicht sehen wo. Trotz angezogenem Prozessor schaltet der ULN die Relais völlig unkontrolliert. Er hat an den Eingängen Spannungen von 0,6V-3,5V obwohl zwischen den Anschlüssen vom AVR bis zum ULN Eingang nichts zwischen Liegt. Eine durchgebrannte Masseleiterbahn konnte ich finden auf der Platine aber nach dem flicken besteht das Problem weiterhin. Ich weiss nicht genau wann es zu dem defekt gekommen ist, aber ich denke das die beiden Tests noch mit Intakter Hardware durchgeführt wurden. Die Externe Spnnaungsversorgung hat leider nichts gebracht und auch die Schirmung der Platine half nichts. Ich habe noch die Beiden PWM führenden Leitungen durch abgeschirmtes Kabel ersetzt und alle Datenleitungen zum Display so kurz wie möglich gemacht. Aber alles ohne erfolg.

Kaputt gegangen ist es vermutlich als ich testen wollte das LCD ohne Kabel direkt an die Steuerplatine zu stecken um eine Einstreuung in die Datenleitung auszuschließen. Durch den ganzen fliegenden Aufbau unter der Platine hat es dabei wohl einen Kurzschluss gegeben.

Henne

Wir müssen unbedingt nochmal Tel. wenn du deine Stimme wieder hast. Denke das nochmal eine menge arbeit auf dich zukommt. Das Ganze Platinenlayout sollten wir überarbeiten. Der gesockelte Prozessor führt auch zu fehlmessungen, das sollten wir ändern.

Im momment bin ich ziemlich ratlos wie es weitergehen soll. Dass wird langsam alles auch ziemlich teuer.

Hallo,

mir ist noch vieleicht etwas wichtiges eingefallen. Das LCD oder der AVR sind schon beim antreten abgestürzt, also nicht erst wenn der Motor läuft. Mein Moped spring \"leider\" meistens sehr gut an. Mir ist das nur aufgefallen als ich 2x Kicken musste um den Motor zu Starten da ich den Benzinhahn vergessen hatte aufzumachen. Vieleicht hift diese Beobachtung ja neue ansätze zu finden um das Problem zu lösen.

Ja, habe eine 12V Elektronic Zündung. Die Probleme bestehen schon wenn ich nur die Spannungsversorgung anschließe ohne das Zündimpulskabel. Die Impulse nehme ich direkt an der Zündspule ab. Bei meiner ersten Testplatine ging das völlig Problemlos. Habe henne noch ein paar Änderungen geschickt die dann auf der nächsten Platine mit eingearbeitet werden. Hoffe das damit die Probleme gelöst sind. Aber danke für den Tip.

Edit:

Die Platine war im linken Hezkasten eingebaut und lag direkt über der Batterie. So war es auch mit meiner auf Lochraster aufgebauten ersten Version, wo es keine Probleme gab.
