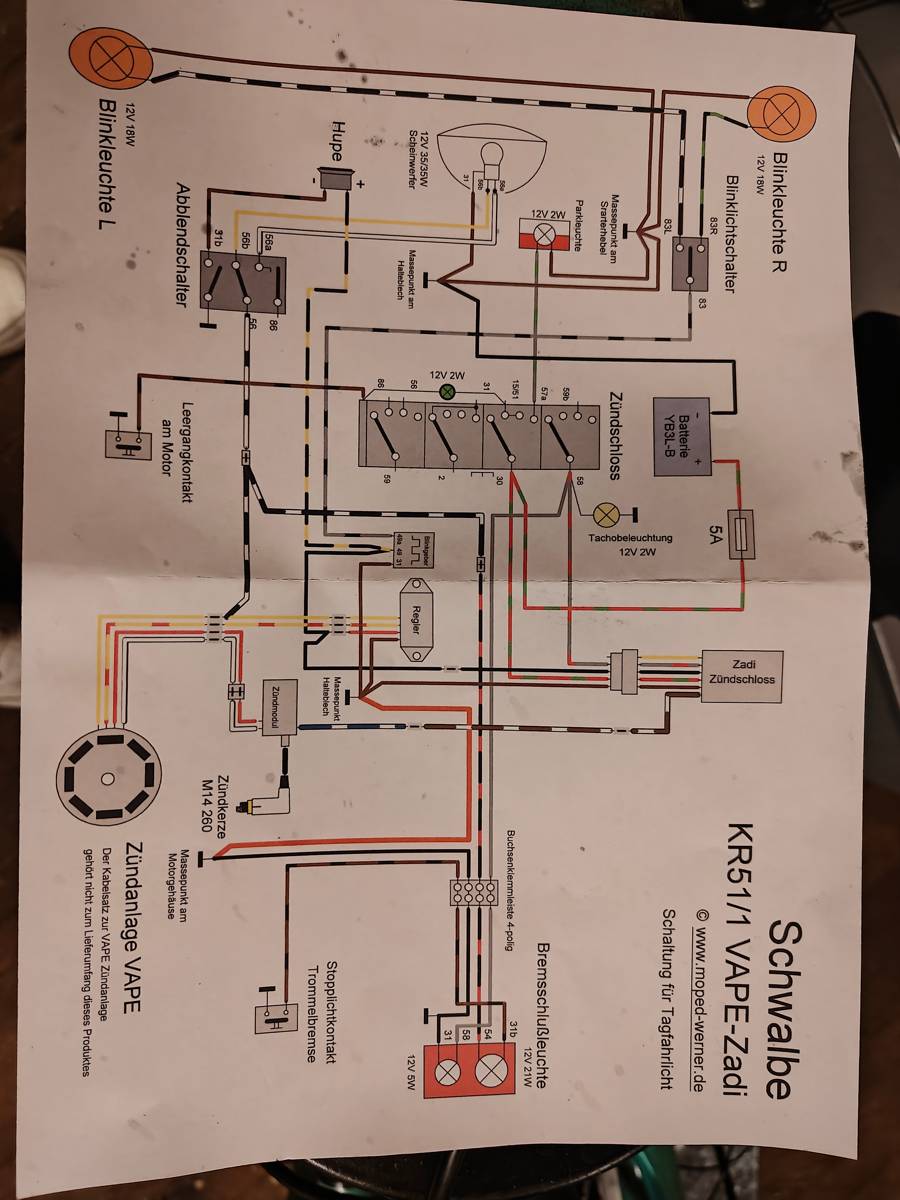

Moin, ich habe mir ein zadi Zündschloss zugelegt und wollte es mit dem dazugehörigen Schaltplan zusammen stecken . Allerdings ist auf dem Schaltplan das Originale Schloss und das zadi zusammen verbaut. Kann mir einer erklären wie man das ohne das Original schloss verbaut?
Google? Ich hab da ne Menge Schaltpläne mit Zadi schloss gefunden
Ach so das es um eine Schwalbe geht hab ich gar nicht realisiert
Mach mal bitte ein paar Bilder vom Zadi-Zündschloss selbst. Je nach dem, wie die Kabelenden dort aussehen, hätte ich ein paar Ideen. Im Prinzip müsste es folgendermaßen auch ohne das originale Zündschloss gehen:
Das Parklicht wird leider mit dem Zadi-Zündschloss keine Funktion mehr haben, weil es eine Schaltstellung weniger hat als das originale Schloss.

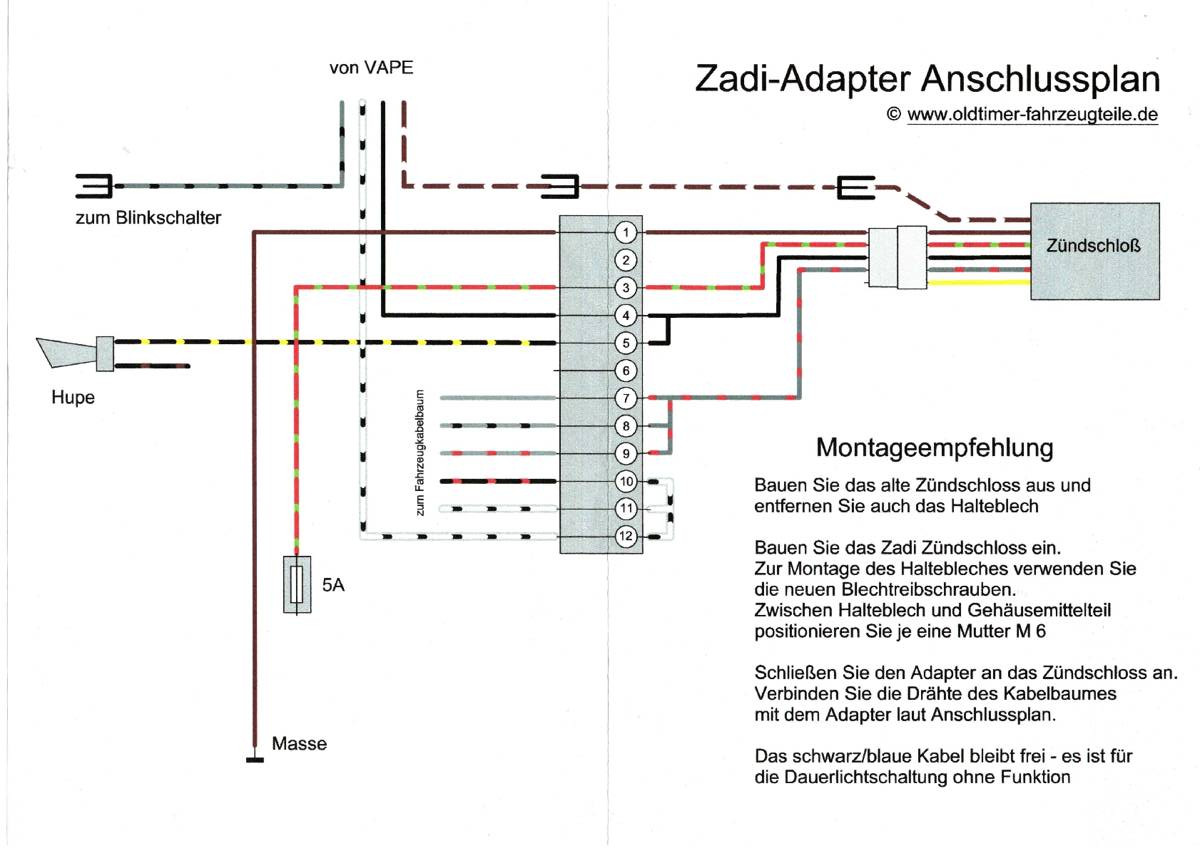

Anbei findest du einen Schaltplan, den ich damals zu meinem Zadi-Zündschloss bekommen habe. Der Satz war zwar für eine S50/S51, aber der Schaltplan sollte universell einsetzbar sein für jedes Modell.
Problem ist bei einer Schwalbe das beim verbau eines Zadi Zündschloss die Tachobeleuchtung und Leerlaufkontolle wegfällt.
Das ist vermutlich der Grund das das Orginale in den Schaltplan verbaut ist.
Das stimmt wohl. Hatte übersehen, dass beim Zündschloss der Schwalbe die beiden Lämpchensockel Bestandteil des Zündschlosses sind. Zumindest die Tachobeleuchtung könnte man wiederherstellen, wenn man den Schwalbe-Tacho gegen einen 48 mm Tacho der S50 tauscht und nach unten hin genug Platz für den Lampensockel ist. Als Ersatz für die Leerlaufkontrollleuchte könnte man auch das hier nehmen: https://www.reichelt.de/de/de/…vdc_16_mm_1200_mcd-271972
Problem ist bei einer Schwalbe das beim verbau eines Zadi Zündschloss die Tachobeleuchtung und Leerlaufkontolle wegfällt.
Das ist vermutlich der Grund das das Orginale in den Schaltplan verbaut ist.
Das wäre nicht das Problem da ich einen GPS Tacho verbaut habe und der dann auf zündplus gelegt wird.
Aber ja da hast du Recht

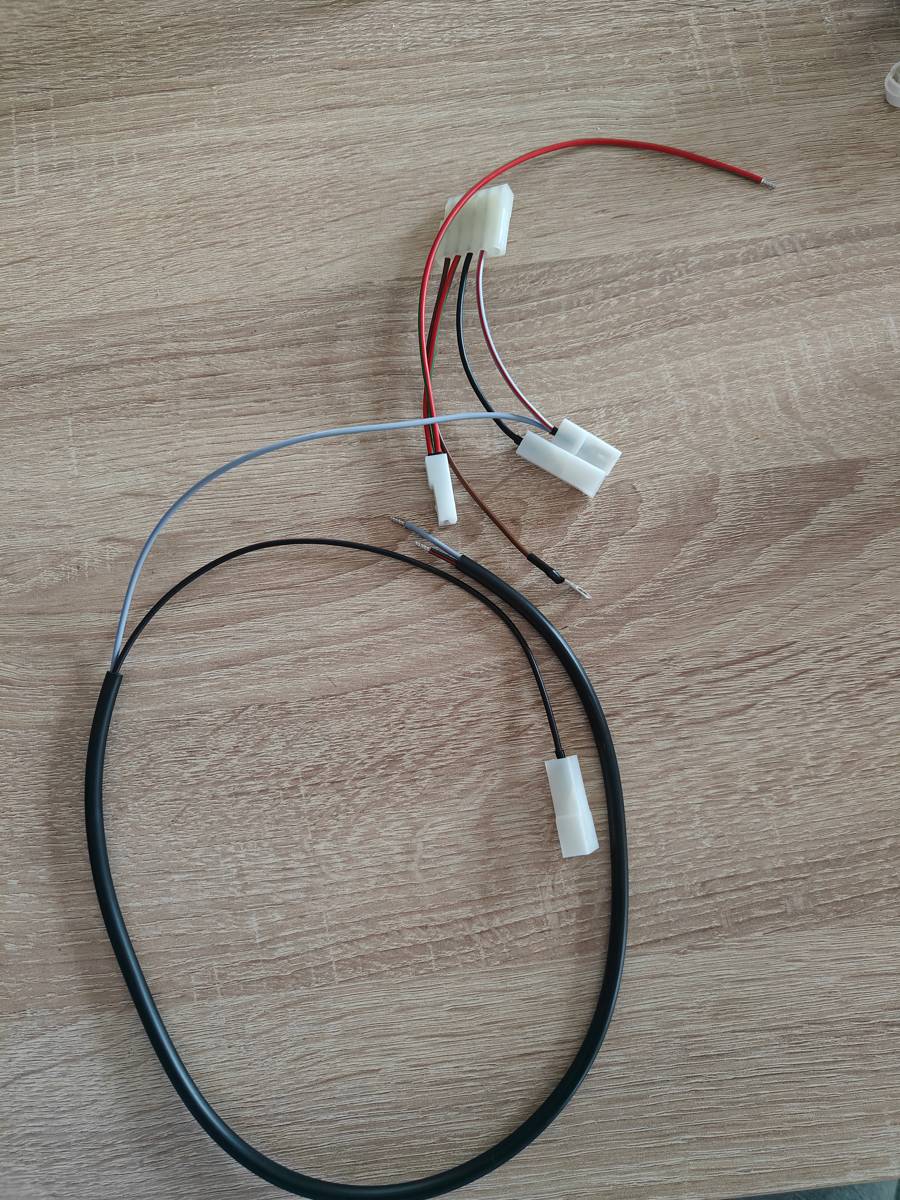

Mach mal bitte ein paar Bilder vom Zadi-Zündschloss selbst. Je nach dem, wie die Kabelenden dort aussehen, hätte ich ein paar Ideen. Im Prinzip müsste es folgendermaßen auch ohne das originale Zündschloss gehen:
- Das rot-grüne Kabel vom Zadi-Zündschloss direkt an die Seite der Sicherung anstecken, die nicht von der Batterie kommt
- Das grau-rote Kabel vom Zadi-Zündschloss mit dem grauen und dem grau-roten Kabel vom Kabelbaum verbinden
- Das schwarze Kabel vom Zadi-Zündschloss mit dem schwarzen Kabel von der Vape, was vom Blinkgeber bzw. Regler kommt, verbinden
- Das braune Kabel vom Zadi-Zündschloss mit der Fahrzeugmasse verbinden
- Das gelbe Kabel bleibt frei und hat keine Funktion
- Das schwarz-weiße Kabel von der Grundplatte der Vape kommend wird ohne über das Zadi-Zündschloss direkt mit dem weiß-schwarzen und dem schwarz-roten Kabel vom Kabelbaum verbunden
- Das braun-weiße Kabel vom Zadi-Zündschloss wird mit dem braun-weißen bzw. blau-weißen Kabel der Zündspule verbunden
Das Parklicht wird leider mit dem Zadi-Zündschloss keine Funktion mehr haben, weil es eine Schaltstellung weniger hat als das originale Schloss.
Anbei findest du einen Schaltplan, den ich damals zu meinem Zadi-Zündschloss bekommen habe. Der Satz war zwar für eine S50/S51, aber der Schaltplan sollte universell einsetzbar sein für jedes Modell.
Hammer ,danke für die Hilfe , das werde ich die Tage mal Versuchen
Hammer ,danke für die Hilfe , das werde ich die Tage mal Versuchen
Keine Ursache. Wenn noch etwas unklar sein sollte, dann gerne wieder melden.
Eine Sache noch: Falls bei dir das schwarz-gelbe Kabel der Hupe nicht mit am schwarzen Kabel des Blinkgebers dranhängen sollte, kannst du das Kabel der Hupe auch an das schwarze Kabel des Zadi-Zündschlosses dranhängen. Das schwarze Kabel vom Zadi-Zündschloss ist nämlich geschaltetes Plus und entspricht damit Klemme 15/51 des originalen Zündschlosses.
