    Moin,


    Ich habe letzte Tage eine Vape in meine S51 verbaut. Vorher war eine 12V Unterbrecher Zündung verbaut. Zündfunke ist gut und das Moped läuft sehr gut. Jedoch habe ich Probleme mit der restlichen Elektronik. Anfangs hat alles gut Funktioniert dann sind mir die Birnen vom Scheinwerfer, Rücklicht und Bremslicht durchgebrannt. Zudem habe ich nach dem Regler manchmal 12Volt und manchmal 5-6Volt. Habe jetzt nach längerem Tüfteln bemerkt, dass die die Kabel die mit Wechselspannung von der Lichtspule kommen (Gelb und Gelb/Rot) Durchgang zu Masse haben. Bin kein Elektriker aber ich denke das sollte so nicht sein. Heißt das jetzt, dass die Lichtspule defekt ist und Kontakt zur Grundplatte hat? Bin das gesamte Kabel zur Grundplatte nachgegangen und auch hinter der Grundplatte wurde nicht gequetscht


    Ist mein erster Post hier und entschuldige mich fals ich irgendwas hier falsch gemacht habe.


    Gruß Leander

    Zitat von ckich

    Das gelbe und gelb/rote Kabel haben Durchgang auf Masse, da das Spurenende auf an Masse gelötet ist.

    Siehe hier https://www.simsonforum.net/th…ostID=1160553#post1160553 zweites Bild, das ist der Lötpunkt.


    Hast du ein Massekabel vom Motor zum Rahmen, Zündmodul und Regler gezogen ?

    Das macht für mich aber kein Sinn, da an dem Gelben Kabel noch ein Schwarzes Verbunden ist, welches zum 3er Kontakt vom Zündschloss geht und somit für einen Kurzschluss sorgt.

    Zitat von leander

    Das macht für mich aber kein Sinn, da an dem Gelben Kabel noch ein Schwarzes Verbunden ist, welches zum 3er Kontakt vom Zündschloss geht und somit für einen Kurzschluss sorgt.

    Äh was :kopfkratz:

    Warum soll das schwarze Kabel für Kurzschluss sorgen ?


    Wie ein Stromkreis funktioniert, ist das dir bekannt ?

    Zitat von ckich

    Äh was :kopfkratz:

    Warum soll das schwarze Kabel für Kurzschluss sorgen ?


    Wie ein Stromkreis funktioniert, ist das dir bekannt ?

    An dem 3er Kontakt liegt ja unter anderem auch die Versorgung fürs Rücklicht.

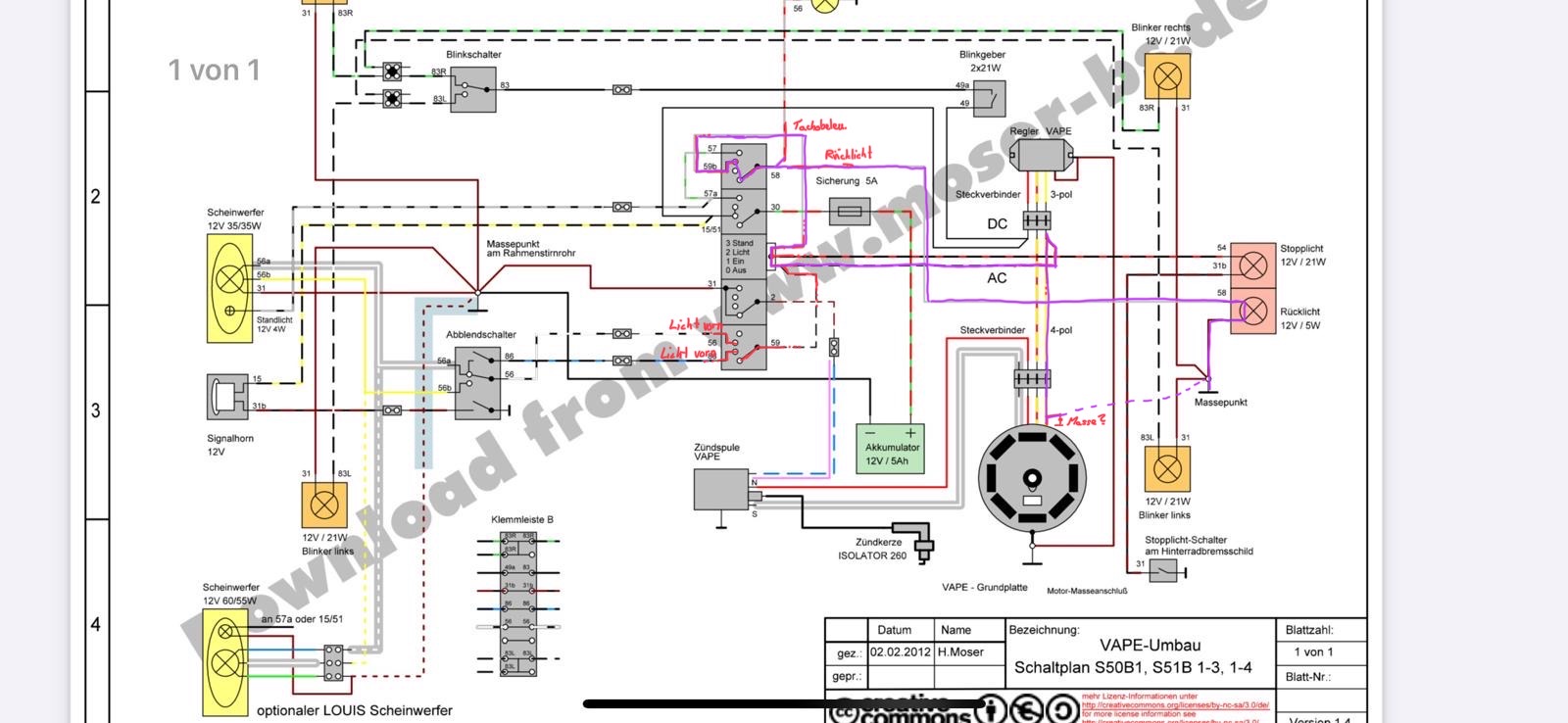

    Das Rücklicht hat eine Masse, der Massepunkt ist genau da, wovon die eingezeichnete gestrichelte Linie zu Vape geht.

    Außer das Kabel was von Rücklicht zur Massen geht, liegt bei den von dir nachgezogenen Kabel, Plus an.


    Das gelbe Kabel sowie das gelb/rote von der Grundplatte bringen Strom zum Regler

    Die Masse von der Grundplatte ist genau unter der Vape dargestellt

    Auf dem gelben und dem zur Folge auch auf dem schwarzen Kabel ist AC

    Der Strom der vom gelb/roten Kabel zum Regler geht, wird im Regler gleichgerichtet und kommt daher als DC, am roten Kabel raus.

    Zitat

    Das gelbe Kabel sowie das gelb/rote von der Grundplatte bringen Strom zum Regler

    Die Masse von der Grundplatte ist genau unter der Vape dargestellt

    Auf dem gelben und dem zur Folge auch auf dem schwarzen Kabel ist AC

    Der Strom der vom gelb/roten Kabel zum Regler geht, wird im Regler gleichgerichtet und kommt daher als DC, am roten Kabel raus.

    Ok gut da sind wir uns einig.


    Zitat

    Das Rücklicht hat eine Masse, der Massepunkt ist genau da, wovon die eingezeichnete gestrichelte Linie zu Vape geht.

    Außer das Kabel was von Rücklicht zur Massen geht, liegt bei den von dir nachgezogenen Kabel, Plus an.

    Genau das Rücklicht hat die Masse vom Massepunkt, jedoch hat das gelbe Kabel von der Lichtmaschine auch Verbindung mit Masse. Verfolgt man diese Kabel dann über das Zündschloss bis zum Rücklicht, was ich mit der Lila-Linie getan habe. wird das Rücklicht doch mit 2 Μasseverbindungen versorgt.


    Somit dürfte durch den Potenzialausgleich über Masse dort kein Strom fließen können und somit auch keine Erleuchtung.
