das schonmal in so nem Fred ne unzulässige Frage. Und ja, ein Unterbrecher tuts auch, der is nämlich zwangsgesteuert
Gut, Unterbrecher muss ja nicht mehr sein, da gibt es ja besseres zu kaufen. Ich hatte mir in einen Motor eine MVT-IR Zündung eingebaut. Mit einem MVT Eprom hätte man 18 voreingestellte Zündkurven. Mal schauen, ob ich so ein Teil noch kaufe und mal teste.
Jo, nur ein anderes Modell evtl.
Natürlich gibt es schon Zündungen in allerlei Variationen für Zündungen.
Aber nix Open Source. Hier wird quasi alles für alle zugänglich sein.
Momentan wächst das LTspice Modell. Am WE werde ich die Statorwerte mit dem OSZI abgleichen.
die idee gefällt mir.

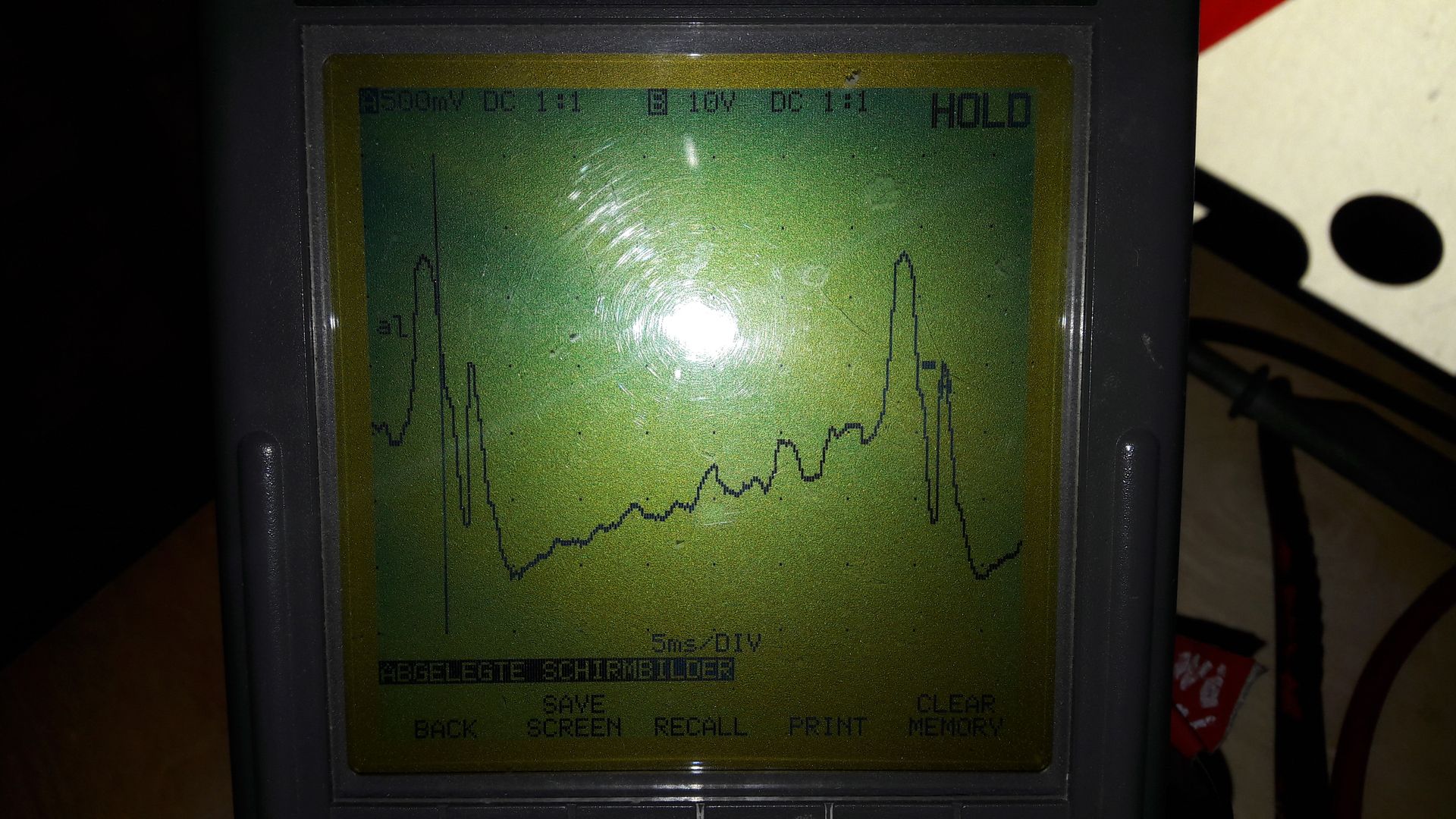

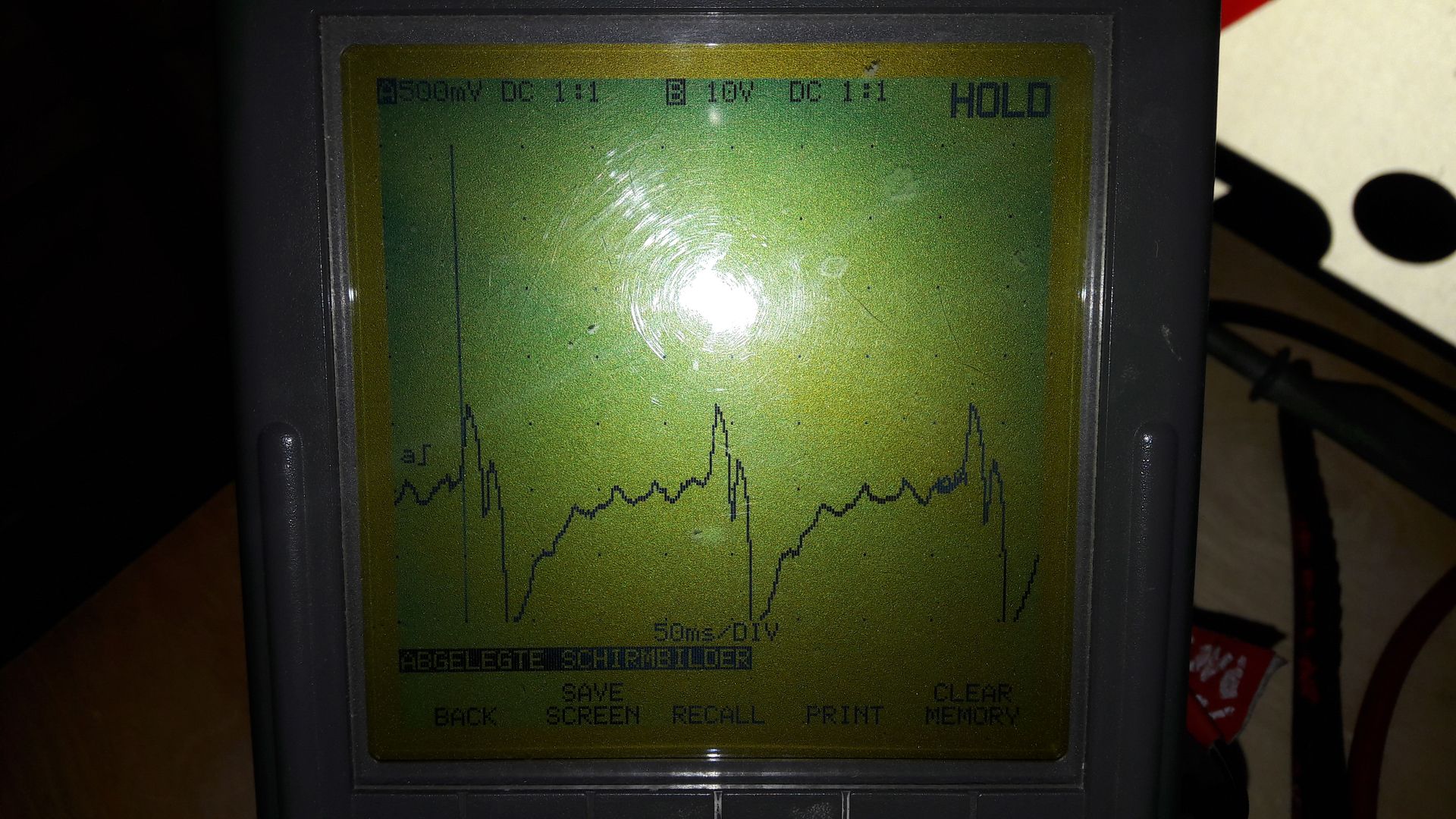

krall dir den plan der VAPE CDI von mir (segelt hier im forum herum). der gibt am thyristor n recht brauchbares signal heraus (siehe anhänge. das erste sind ca. 300 upm, das zweite etwa 1700 upm). schieb das auf nen npn-transistor, der wiederum den eingang von nem µC versorgt (mit pull-up nach VCC. emitterschaltung quasi). musst denke ich auch nicht mehr groß filtern, da die zweite spitze tief genug bleibt. flanke VCC nach GND ist dann zündzeitpunkt. die sollte auch schön steil ausfallen
dann bissel in dem ding herumrechnen. ausgang dann recht simpel: ausgang auf high setzen (mit pull-down), pnp-transtor als kollektorschaltung dahinter, ab damit auf das gate vom thyristor. sollte zünden.
ich persönlich würde den ZZP der schaltung 1mm vor OT legen. ausgabe des zündsignals dann eine knappe umdrehung versetzt. und zwar so, daß es zeitlich am geplanten ZZP der nächsten umdrehung rauskommt. basis-berechnung über die drehzahl (signal hast direkt anliegen).
beispiel: du willst bei 4.000 upm bei 2mm vor OT zünden (als beispiel). 4.000 upm sind 66.67 ups (umdrehungen pro sec). das wiederum entspricht 15 msec pro einzelner umdrehung (1 sec / 66.67 ups). bei 4.000 upm hast du also 15 msec zwischen 2 einzelnen eingangs-signalflanken
1mm vor OT ergeben 15.47° winkel vor OT (ich hab mir mal nen script für umrechnung mm vor OT zu winkel vor OT geschrieben.). 2mm vor OT sind 21.99°. um von den 15.x zu den knapp 22° zu kommen brauchst nicht ganz 360° (du drehst ja vorwärts). rechnung wäre somit: 15.47 + 360 - 21.99 = 353.48°. daraus kannst dir ne zeit bauen: 353.48 / 360 * 15 msec = 14.728 msec
wenn du jetzt also bei einer festgestellten drehzahl von 4.000 upm nach 14.728 msec deinen ausgang auf high ziehst und somit nen funken auslöst, hats du nen ZZP bei 2mm vor OT
jetzt müsste man sich noch fragen nach dem jitter und der geschwindigkeit des chips stellen. sprich: wieviele taktzyklen schafft das ding und wieviele taktzyklen benötigt die errechnung der nötigen Zeitverzögerung zwischen ein- und ausgang. daß der ZZP quasi eine umdrehung "nachläuft" ist bei den hohen drehzahlen zu verschmerzen
das waren mal meine gedanken zu solch einem projekt vor etwa 10 jahren
nehmt das ruhig mit auf und baut mal was draus ?
cya v3g0
3d1t: wenn man dazu noch an nem 2. eingang meine selbstentworfene CDI dranklemmt (bzw deren filterschaltung), dann können das auch leute mit 6V e-zündung direkt nutzen,. weil ist nur bissel zusätzliches hühnerfutter auffer platine
