Beim betätigen der Hupe leuchtet die Tachobeleuchtung

Willkommen! Melde dich an und mach mit – schreiben, antworten, austauschen.
Jetzt registrieren

  • Hallo liebe Simsonfreunde,


    vielleicht kann mir hier jemand helfen. Ich baue zu Zeit eine S51 Neu auf.

    Neuer Kabelbaum + Vape Zündung.

    Mein problem ist, wenn ich die den Hupenknopf betätige brennt die Tachobeleuchtung und die Hupe gibt keinen Ton von sich.

    Restliche Elktrik wie Blinker und Standlicht funktioniert.

    Bin mir ziemlich sicher das ich alles richtig verkabelt habe.

    Kabel braun/schwarz von Hupenknopf an Klemme 31b von Hupe

    - schwarz/gelb von Hupe Klemme 15 an Zündschloss Klemme 15/51

    - von 15/51 Brücke zu Klemme 58 dann weiter zum Vape Regler

    - auf Klemme 59b vom Zündschloss hängt die Tachobeleuchtung und kurioser Weise leuchtet die beim Hupen


    Hat jemand eine Ahnung an was das liegen könnte?



    Danke Euch!

  • Dane für die Antwort.

    Auf diesen Schaltplan sind die beiden Klemmen verbunden.

    Bei ZS Stellung 1+2 leuchtet die Tachobeleuchtung bei betätigen der Hupe.

    Ich mach Morgen die Brücke mal raus. Mal sehn was passiert.


    Die Brücke muss sein da sonnst die Batterie nichtmehr geladen wird und keine blinker ect. Mehr funktionieren würden.



    Normal darf das Tacho Licht pluss Standlicht nur in Schalter Stellung zwei leuchten. Tut es das beim hupen dann ist mit großer Sicherheit das zündschloss defekt.




    Mfg ronny

  • Ich habe heute nochmal alles kontrolliert und das auch nach dem Schaltplan von Tacharo verkabelt.

    Gleiches Problem bei beiden Varianten.

    Gab es über die Zeit verschiedene Zündschlösser bei der S51 Baureihe?

    Das sich evtl die belegung der Klemmen verändert hat...

    Meine ist eine S51 Elektronik Bj.81 Sollte das Modell b 2-4 sein. Es ist noch das originale Zündschloss



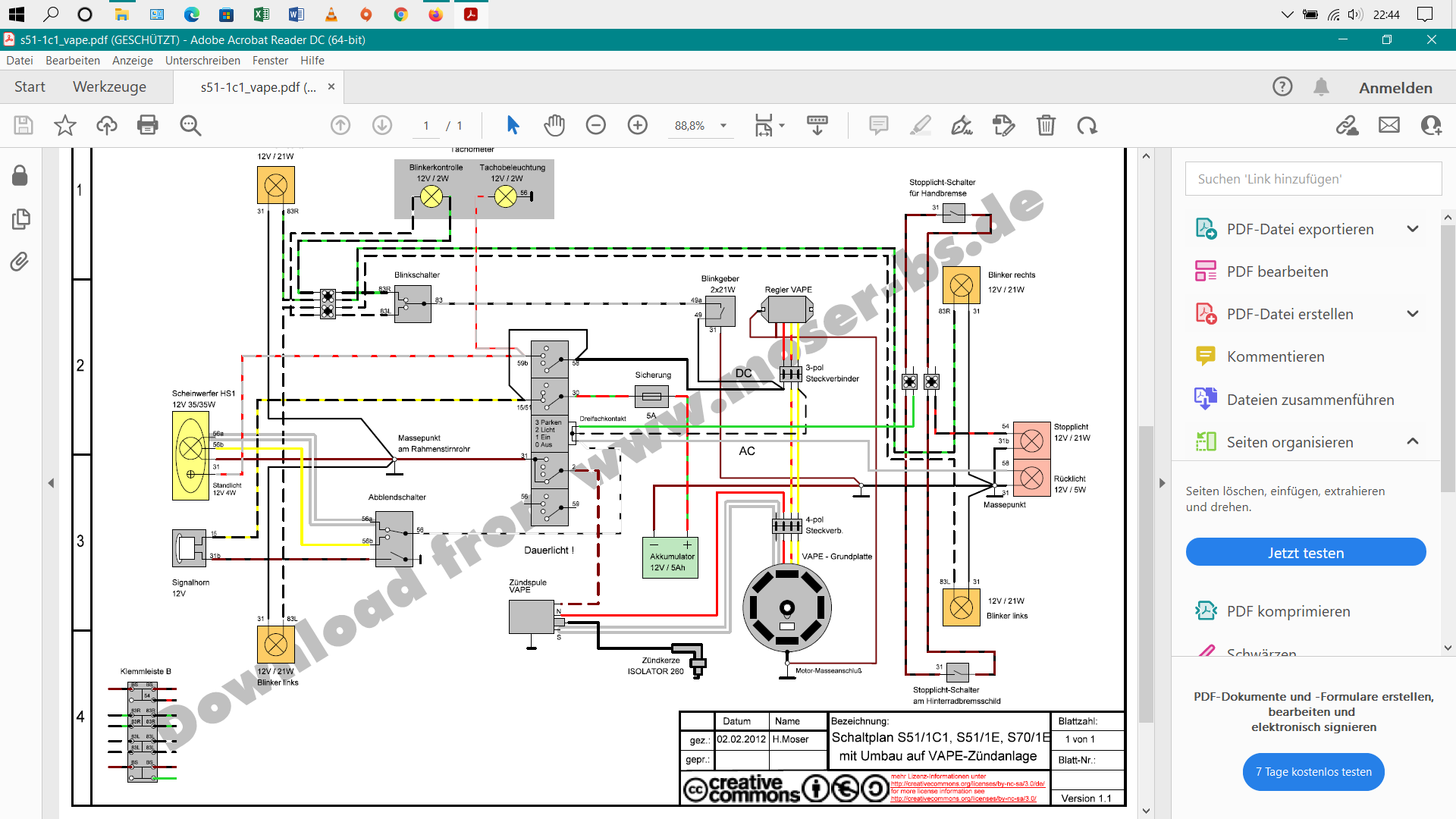

    Grundsätzlich habe ich diesen Schaltplan (siehe PDF) verwendet und nur mit dem Plan von Moser abgeglichen

  • Hallo liebe Simsonfreunde,


    - auf Klemme 59b vom Zündschloss hängt die Tachobeleuchtung und kurioser Weise leuchtet die beim Hupen

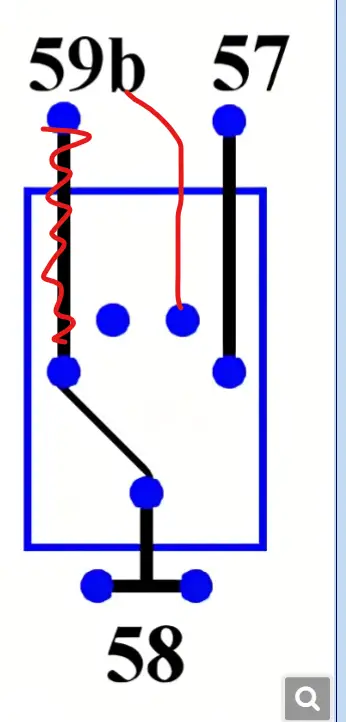

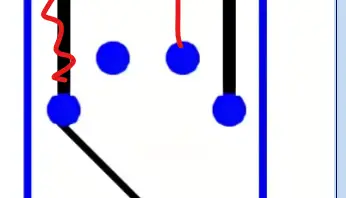

    Tacholicht gehört auf die Klemme 58, auf Klemme 59b leuchtet der Tacho schon bei Zündschloss Stellung 1

    https://media.akf-shop.de/media/pdf/30/65/23/s50b1_vape.pdf

    Zitat

    von 15/51 Brücke zu Klemme 58 dann weiter zum Vape Regler

    Brücke von 15/51 zur Klemme 58 ist falsch, es gibt da keine Brücke.

    https://media.akf-shop.de/media/pdf/30/65/23/s50b1_vape.pdf

    Zitat

    Gab es über die Zeit verschiedene Zündschlösser bei der S51 Baureihe?

    Nein

    Danke für die Antwort.

    Auf diesen Schaltplan sind die beiden Klemmen verbunden.

    Bei ZS Stellung 1+2 leuchtet die Tachobeleuchtung bei betätigen der Hupe.

    Ich mach Morgen die Brücke mal raus. Mal sehn was passiert.

    Dann musst du auch alles nach diesen Schaltplan verkabel.

    https://media.akf-shop.de/medi…26/9b/38/s51-1c1_vape.pdf

    Der ist für die originalen 12V Modelle gedacht wie man auch auf den Schaltplan lesen kann.

    Die 12V Modelle haben kein Stand/Parklicht und das hat man da auch nicht.

    Auch leuchtet da Scheinwerfer und Rücklicht immer, auch auf Stellung 1 Zündschloss.

    Diesen Schaltplan kann man eigentlich in die Tonne hauen, den braucht keiner.

    2 Mal editiert, zuletzt von ckich ()

  • Den anderen Schaltplan ohne Brücke hatte ich ja schon erwähnt.

    Da hat er aber das gleiche Problem. Da das aber nicht sein kann tippe ich auf ein defektes Zündschloß.

    Oder er hat irendwas falsch gesteckt. Vielleicht oben und unten verwechselt

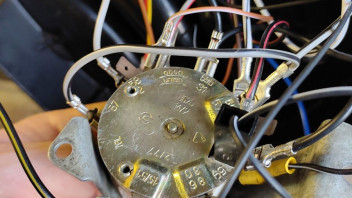

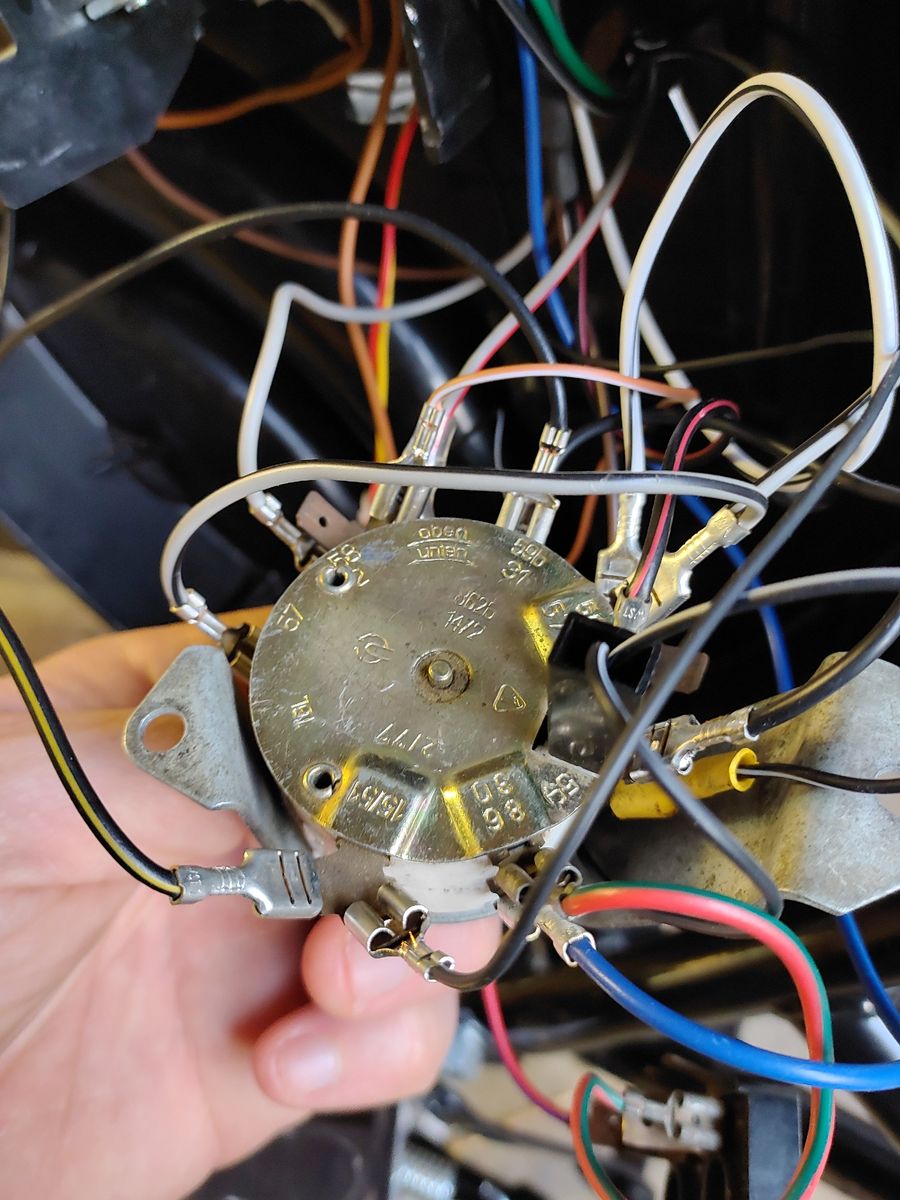

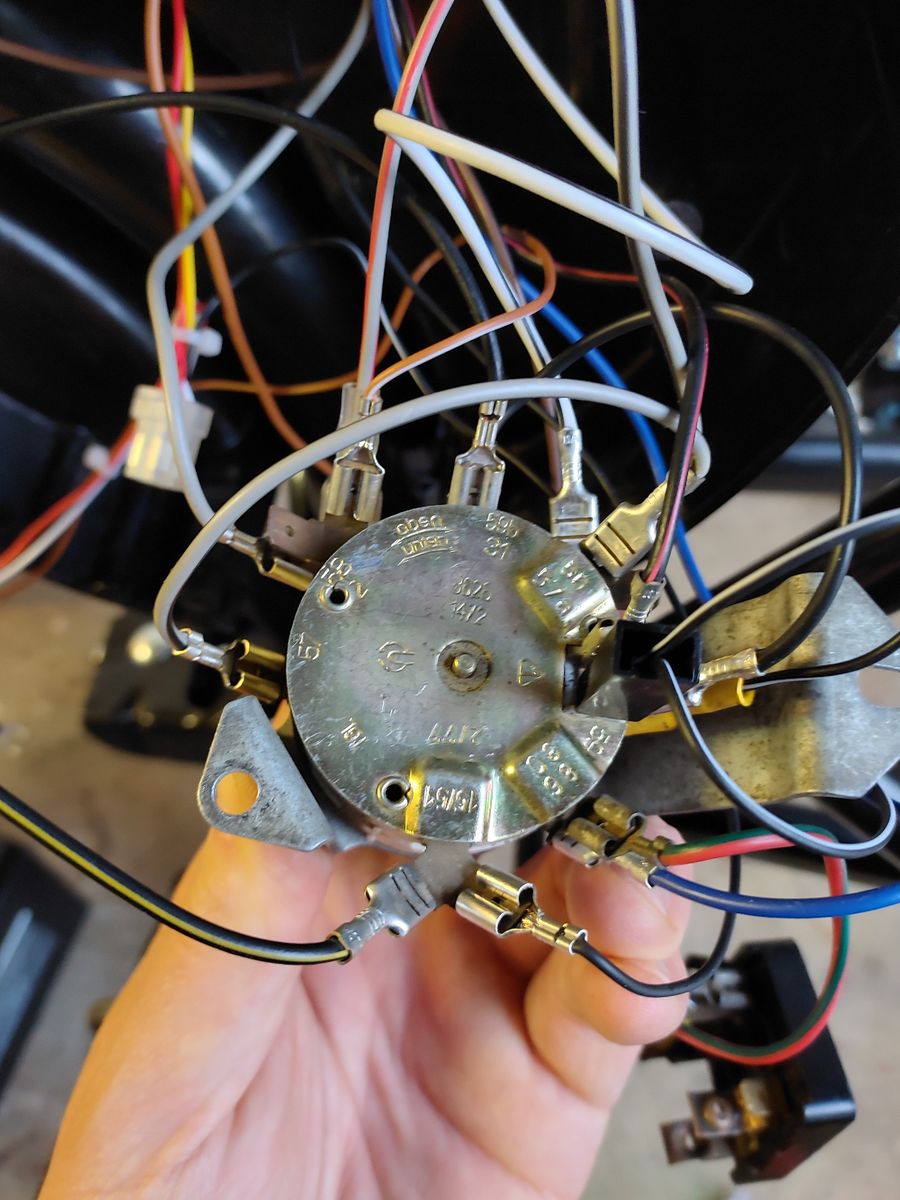

    Edit: Hab mir nochmal die Bilder von deinem Zündschloß angeschaut.

    Alles ab und nochmal neu verkabeln.

    Dort hast du die Brücke UND das Rücklicht an 58.

    Das ist eine Kombi die gar nicht passt.

    Also: Ab und neu machen

  • Ich habe das jetzt nach dem S50B1 Schaltplan verkabelt, das Zündschloss wie von tacharo beschrieben durchgemessen und auch die Masse überprüft.

    Zündschloss ist i.O.,

    Masse hat überall zu jedem Punkt Durchgang und Widerstand 0,01Ohm

    Der Fehler bleibt der gleiche. Warum auch immer... :kopfkratz:

    Vielleicht oben und unten verwechselt

    Ich weiß was oben und unten beim Zündschloss ist

    Dort hast du die Brücke UND das Rücklicht an 58.

    Das ist eine Kombi die gar nicht passt.

    Das Rücklicht kommt doch auf die 58 so wie die Tachobeleuchtung...
