Beiträge von Don Stulle

Also bei mir sind alle kabel bis auf denen von der grundplatte und lenkeramartur schwarz.
Dafür habe ich jetzt entlich die farben vom rücklicht entschlüsselt.
Schwarz= masse
Rot= fahrlicht
Schwarz/weiss= bremslicht

Ist noch über masse geschaltet.

Moin mal wieder ich,
habe folgendes problem und zwar habe ich mir ein doppel cateye rücklicht bestellt wo leider keiner weiss welches kabel welchen zweck erfüllt.
Vorhanden sind :
Rot, Schwarz und Schwarz/Weiss

Das Schwarz/Weisse ist an eine art unterlegscheibe gelötet(gehe mal davon aus es ist die masse).
Das Schwarze und das Rote sind jeweils dort fest wo die Kontakte der Glühlampe drauf drücken.
Zudem ist ein externer wartungsfreier Bremsschalter verbaut.
Wie muss ich das Rücklicht anschliessen damit es mit masse usw vernümpftig verbunden ist?
Fahr und Bremslicht finde ich ja raus wens verklemmt ist ,müsste ich ja dan nur die Stecker tauschen.
Hoffe die fotos helfen ein wenig.
Verbaut ist eine 12v E-Zündung wurde aber nach moser s50 b2 verkabelt.

Der vorgänger hat den pott direckt hinter der aufnahme abgeschnitten sprich genau da wo es anfängt konisch zu werden...also werde ich den krümmer dan 5mm einstecken und dan verschweissen.

Also bündig in dem falle XD

Zwar schon etwas älter hier aber was solls.
Der vorgänger meiner s51 hat vorne die krümmeraufnahme am pott um 2.5cm gekützt is jetzt also nich mehr dicht.
frage wie viel cm sollte der krümmer im pott stecken wen ich diesen verschweissen möchte...

Keiner ne antwort

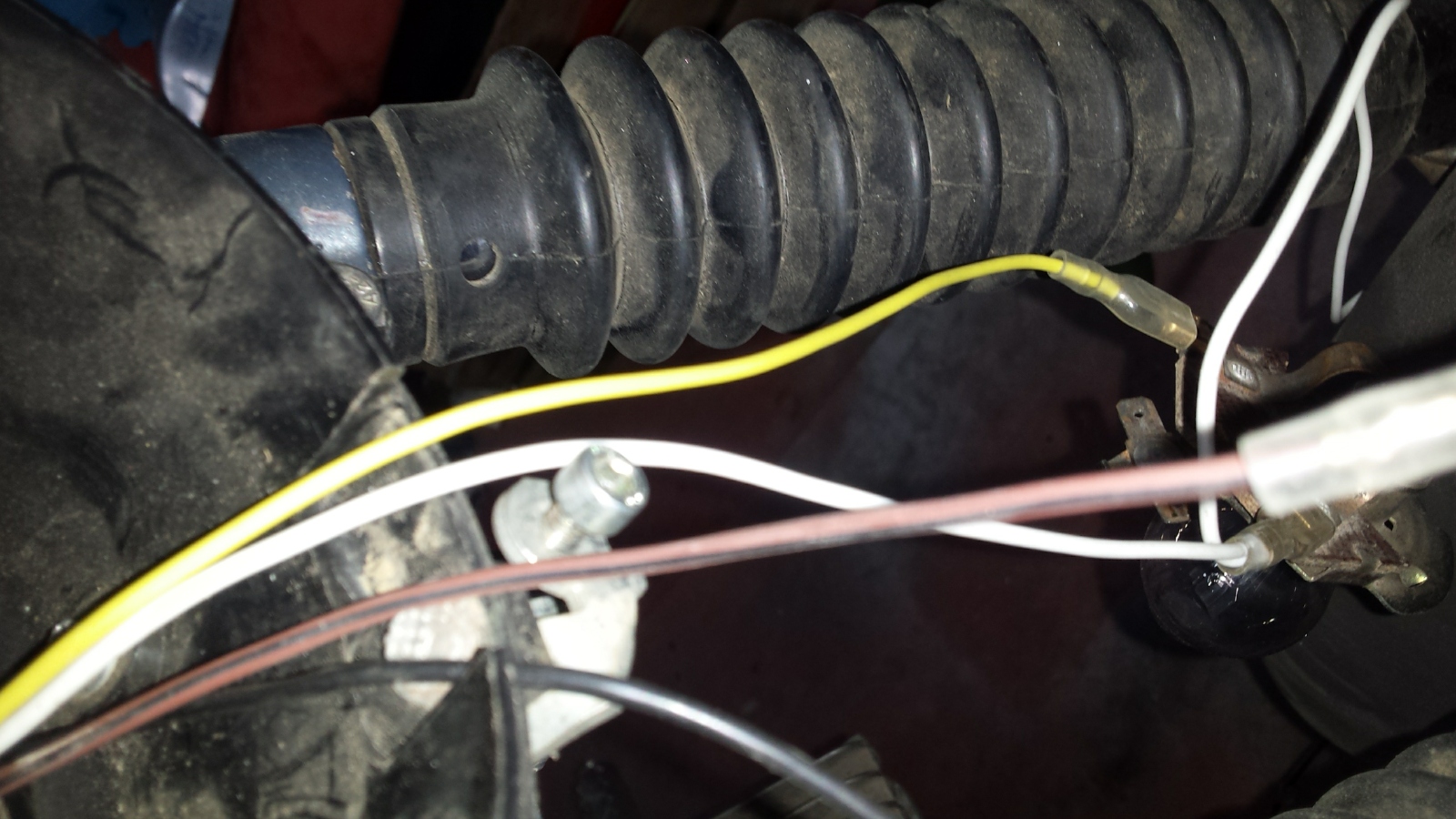

Das sind die beiden kabel.
Bis auf das grau/schwarze sind alle angeschlossen.
Das andere foto zeigt das braun/schwarze und die restlichen kabel die an dem kabelbaum vom scheinwerfer hängen. Das schwarze hab ich gezogen is masse

Alles klar und da grau/schwarze von der armatur an die 57a richtig.

Und welches ist dan die hupe wen das braun/schwarze masse ist

Das braun/schwarze ist in dem kabelbaum vom frontscheinwerfer.
Das grau/schwarze in dem kabelbaum der in den herzkadten geht.
und wo hole ich mir die tachobeleuchtung her

Moin ich hab die Sufu und Google schon genutzt ,aber nicht in der richtung mit der Farbbelegung meiner Armatur gefunden.
Soweit ist alles verkabelt nur hab ich trozdem nen paar fragen wegen der Kabel die ich nicht ganz so richtig zuordnen kan.

Kleiner Kabelbaum:

Weiß mit zwei anschlüssen:
Wozu der Zweite anschluss, evt Tachobeleuchtung falls nein wie/wo anschliessen?

Braun/schwarz:
Hupe?

Grosser Kabelbaum:
Grau/schwarz wo kommt das Kabel hin?

Desweiteren steht mal hier mal da das ein Masse anschluss bei der Kombiamatur am Scheinwerfer nicht not wendig ist.
Richtig oder Falsch?
