Leider kann man mit dem Schaubendreher hier nix anfangen.
Einfache Messgeräte gibt es für einen10er im Baumarkt.
Hast Du ein Ladegerät für den Akku?
Dann einfach mal für 1-2 Stunden laden und noch mal die Blinker ausprobieren.
Beiträge von alfstingray
-
-
Die Schalterstellungen sind bei 12V normal.
Nur das Bremslicht müsste auch ohne Akku gehen.
Das musste lt. deiner Beschreibung der richtige Schaltplan sein.
-
Hast Du ein Multimeter, damit du prüfen kannst ob der Akku noch voll ist?
-
Da fehlt eine Kabelbrücke für die Lichthupe vom oberen Schalter für Fern- und Abblendlicht.
Die Hupe könnte wegen fehlendem Massekontakt der Schalterkombi zum Lenker nicht gehen.
edit:

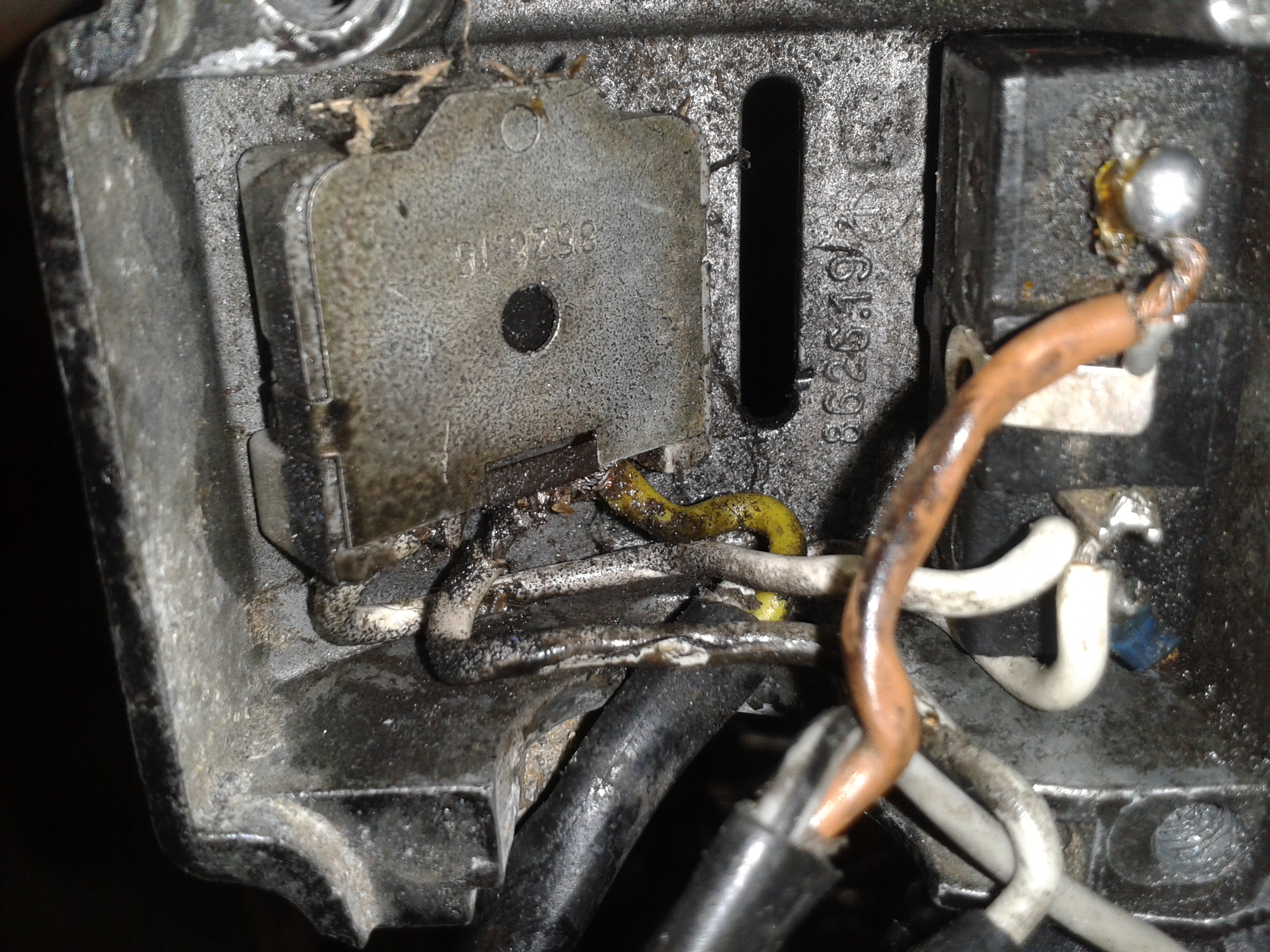

hier ein Foto das ich im Netz gefunden habe:
-
Was hast du denn für einen Rahmen?
Standard oder Enduro?
Welches Baujahr?
Was steht auf dem Typenschild?
-
wie willst Du es machen?
den Kombischalter von der s51 anbauen oder die von der s50 wieder anbauen?
Rechts ist ja von der S51 dran und links noch von der S50.
Bei den S50 Schaltern sind die Kabel an den Schaltern geschraubt (wenn ich mich recht erinnere).
Edit: den Kombischalter für die S51 gibt es auch schon mit fertig angelöteten Kabeln.
-
Mach mal bitte ein paar Fotos vom Motor mit abgeschraubten Kupplungsdeckel.
Dann können wir vielleicht etwas mehr sehen.Ich tippe auf abgebrochenen Anschlag für die Kickstarterwelle.
Edit:
ich habe mir mal noch ein Bild aus einem anderen Beitrag ausgeliehen.
-
Die russische Variante, wie dort auf dem S50 Bild zu sehen, geht beim S51 nicht wirklich.
-
Passt schon.
Ab Werk waren 2 Rohrenden am Rahmen verschweißt auf die die Rohrenden für die Fußrasten gesteckt wurden und mit einer M6 Schraube gehalten wurden.
-
Ist der Akku voll und fuktionieren die Blinker?
Es gibt mehrere möglichkeiten:
1. Spule auf der Grundplatte defekt
2. Elba / EWR oder Gleichrichter defekt / Masseproblem
3. Lampe sehr schlechte Qualität -
Moin,
ich packe mal meine Glaskugel aus und schau dann mal nach welches Model und welche Zündung du hast.
Heute ist meine Kugel etwas neblig und ich kann nicht erkennen ob du eine S51, S50, Sr50, eine Schwalbe oder einen Star hast oder doch einen Chinaroller
Könnte es vielleicht eine S51 mit Unterbrecherzündung sein? -
