Weiter im Bastelmodus.

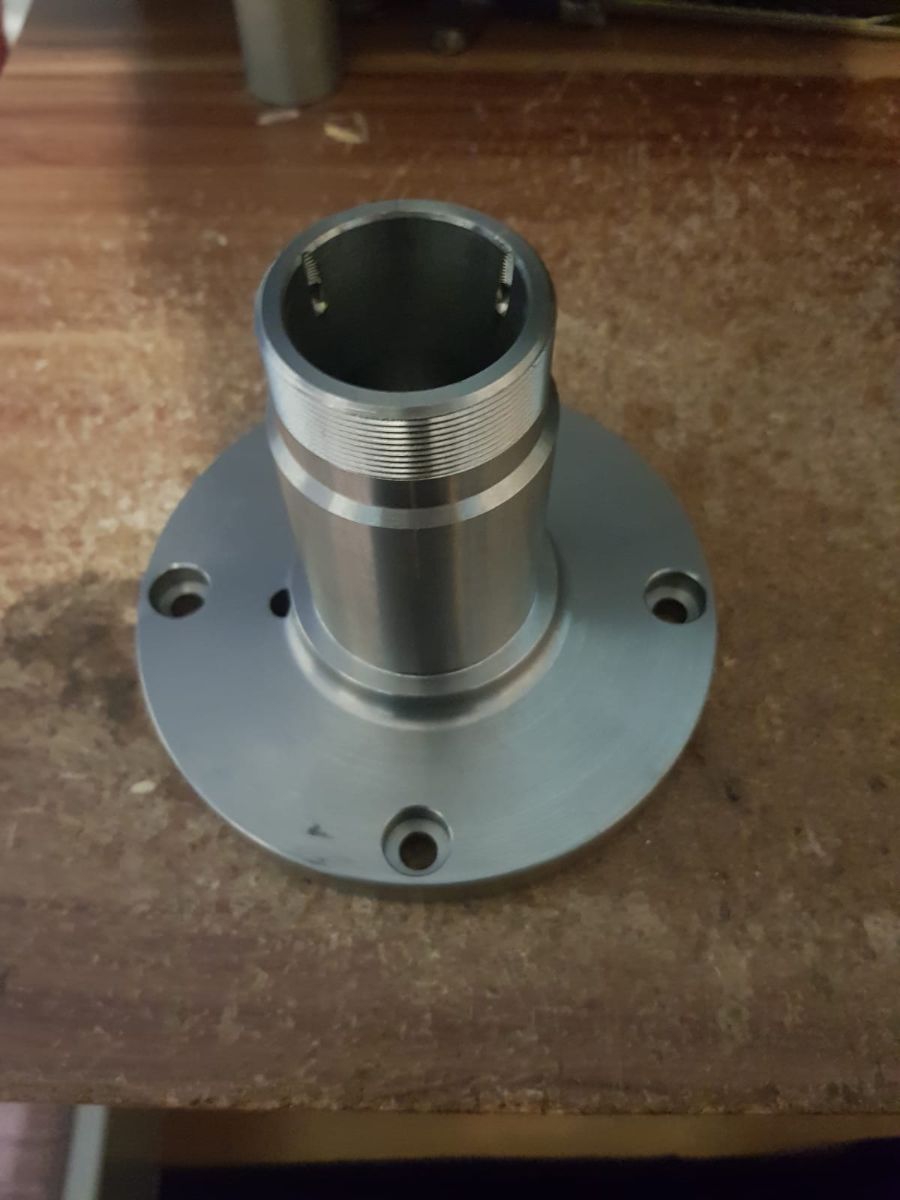

Heute hab ich die Spannvorrichtung für die Kurbelwellen fertiggestellt.So entfällt das nervige einrichten (vom 3 Backenfutter)... Auskreiseln mit Fühlhebelmessgerät oder 3D Taster etc und setzen vom Nullpunkt der Z-Achse. (Sparen immerhin gut 45 sekunden )
ER40 Spannzangenaufnahme mit internen Anschlag.Spannwiederholgenauigkeit liegt bei 0,002-0,003mm.
Reinwerfen, Start drücken und Kaffee saufen gehen.
LG Vincent
Irre was du alles bastelst. Respektable Leistung.
Jetzt muss dein 6 Gang und die Kurbelwelle alles nur noch Top laufen. Und das werden sie ...

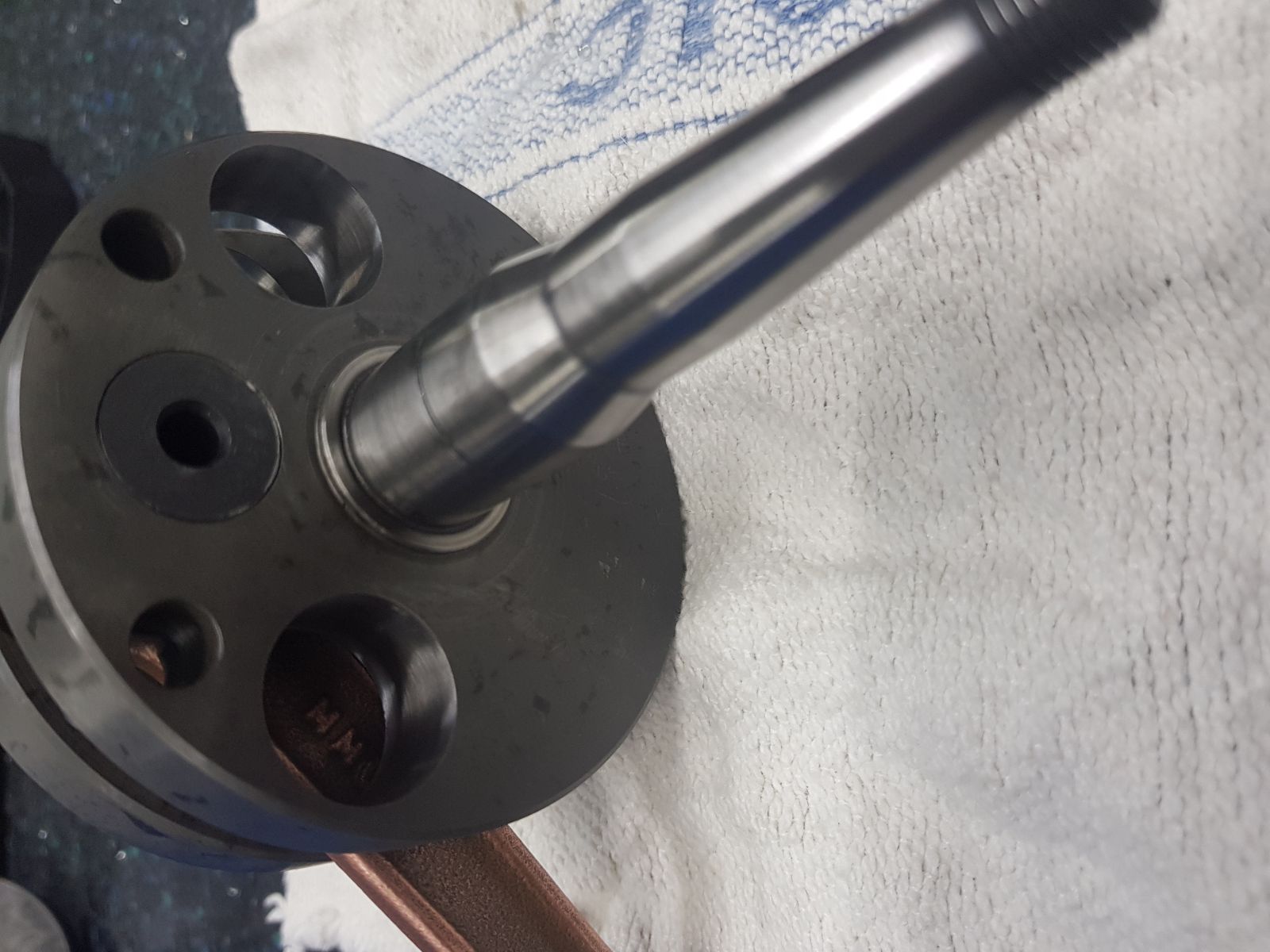

Kurbelwelle läuft.

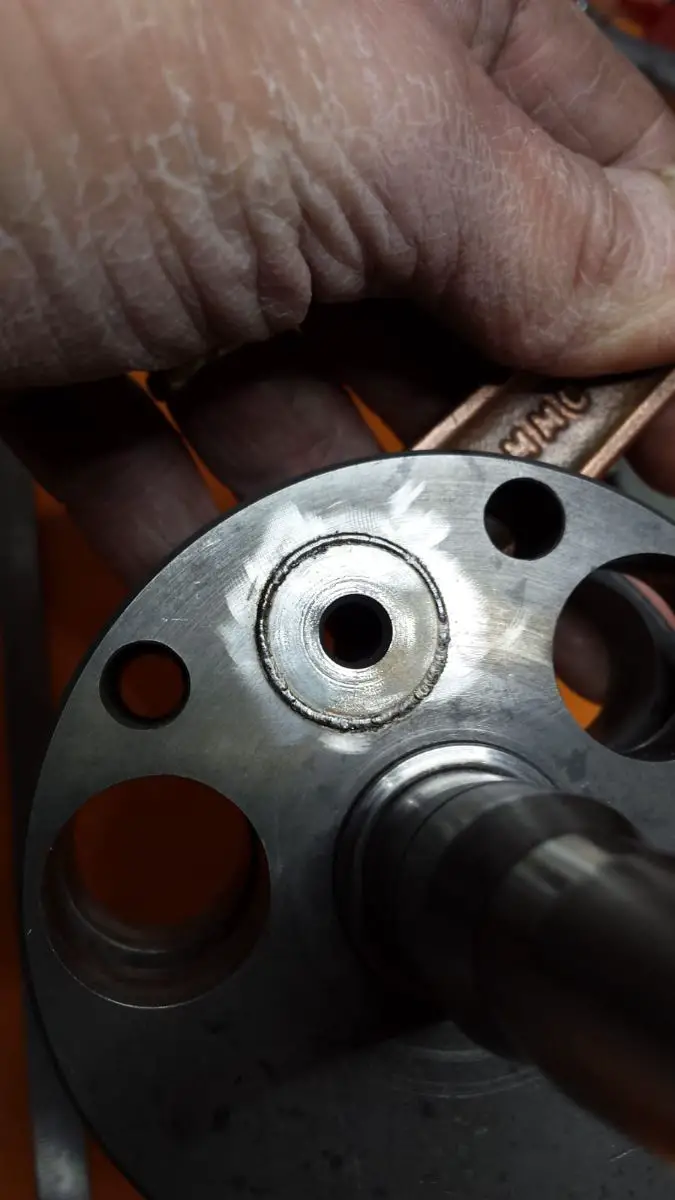

1/100 Lima 1,4/100 Kulu. Jetzt noch verschweißen.
Huch...
Fertig!
LG Vincent
Hey Leute,heute mal wieder was aus der Werkstatt.
Mittlerweile wisst ihr ja, dass ich ungerne Teile kaufe ... Also hab ich für einen Kumpel, paar Kurbelwellen angefertigt.Hub 52mm... "Hubwellen" sind zweiteilig ausgeführt.
Fertigung ist einfacher, Preisgünstiger und man kann verschiedene Materialien kombinieren.

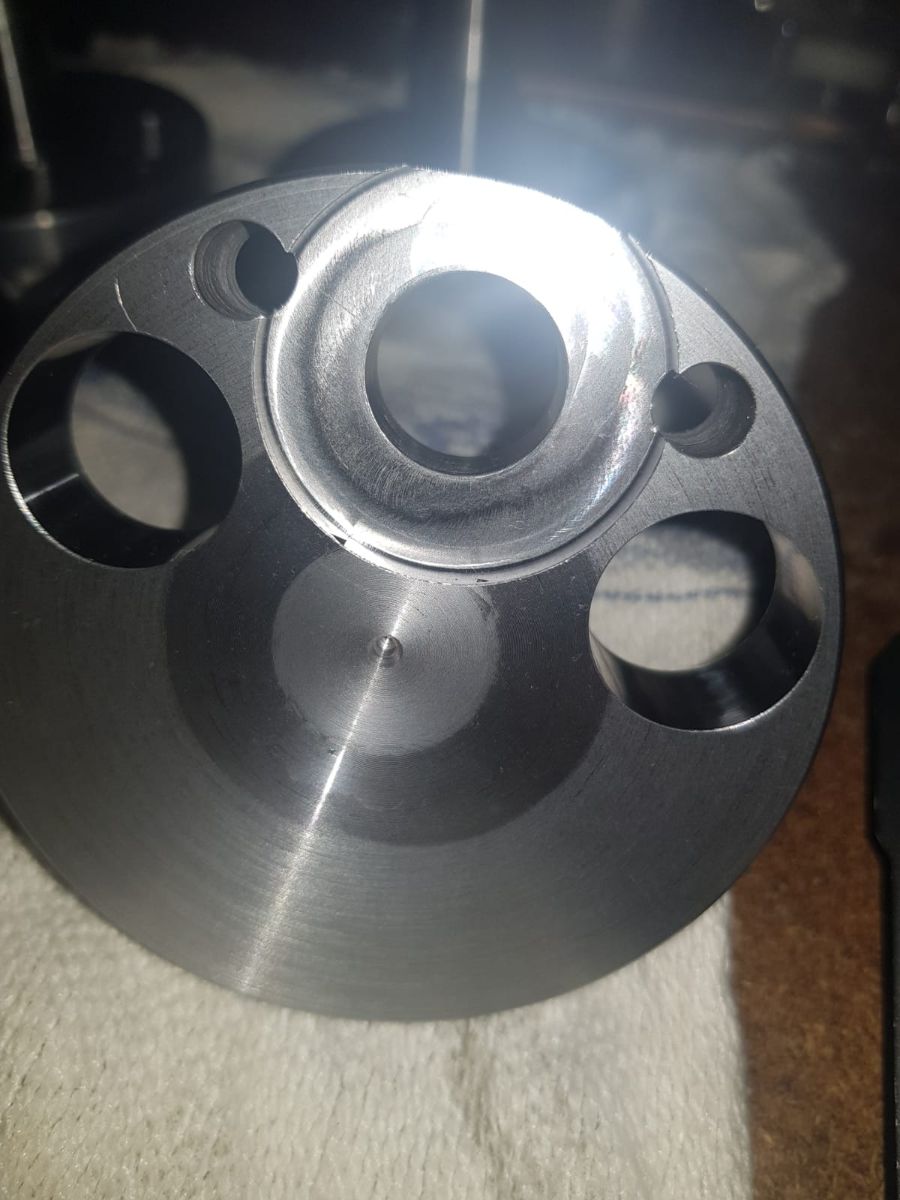

Heißt also Hubscheiben 16MnCr5 und "Wellenstumpf" (hier kommts drauf an) 34CrNiMo6. Welle und Scheibe sind mit einander verpresst (1/10) und am Ende miteinander verschweißt.
Dafür gibt´s Spezialfülldraht zu kaufen. Also geht! Nach dem Schweißen, ab in die Härterei nach Zella Mehlis zum Glühen.
Nach dem Glühen... CNC drehen und Fräsen... Schön wenn man alles in 2 Aufspannungen fertigen kann.

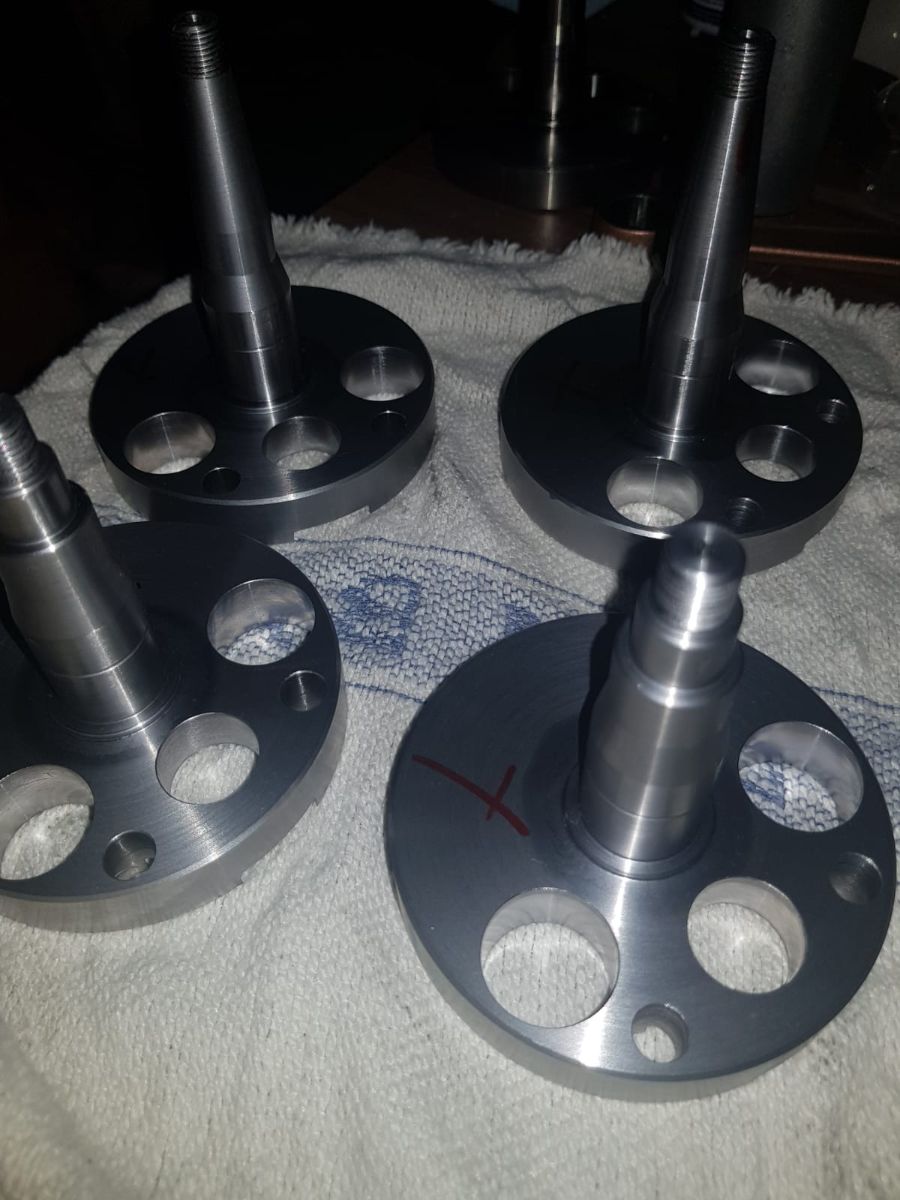

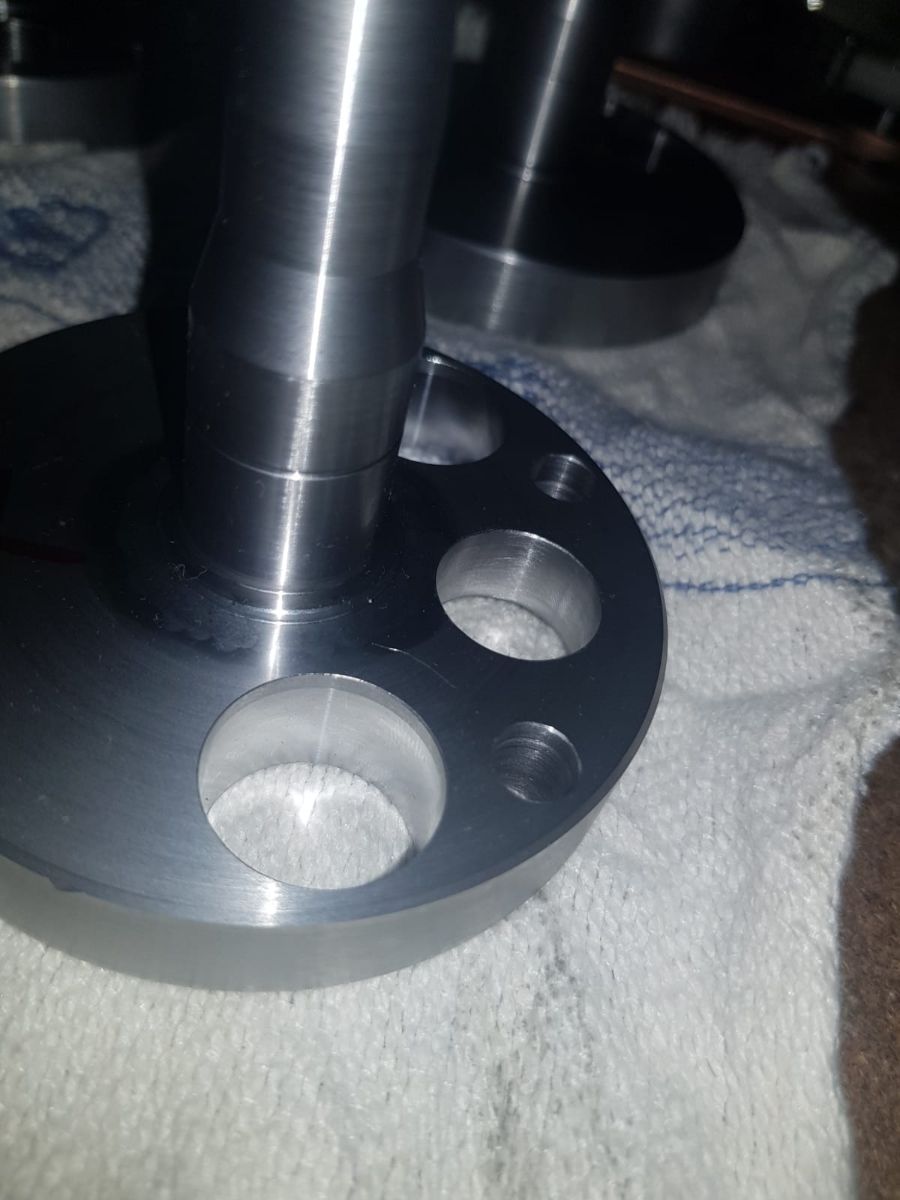

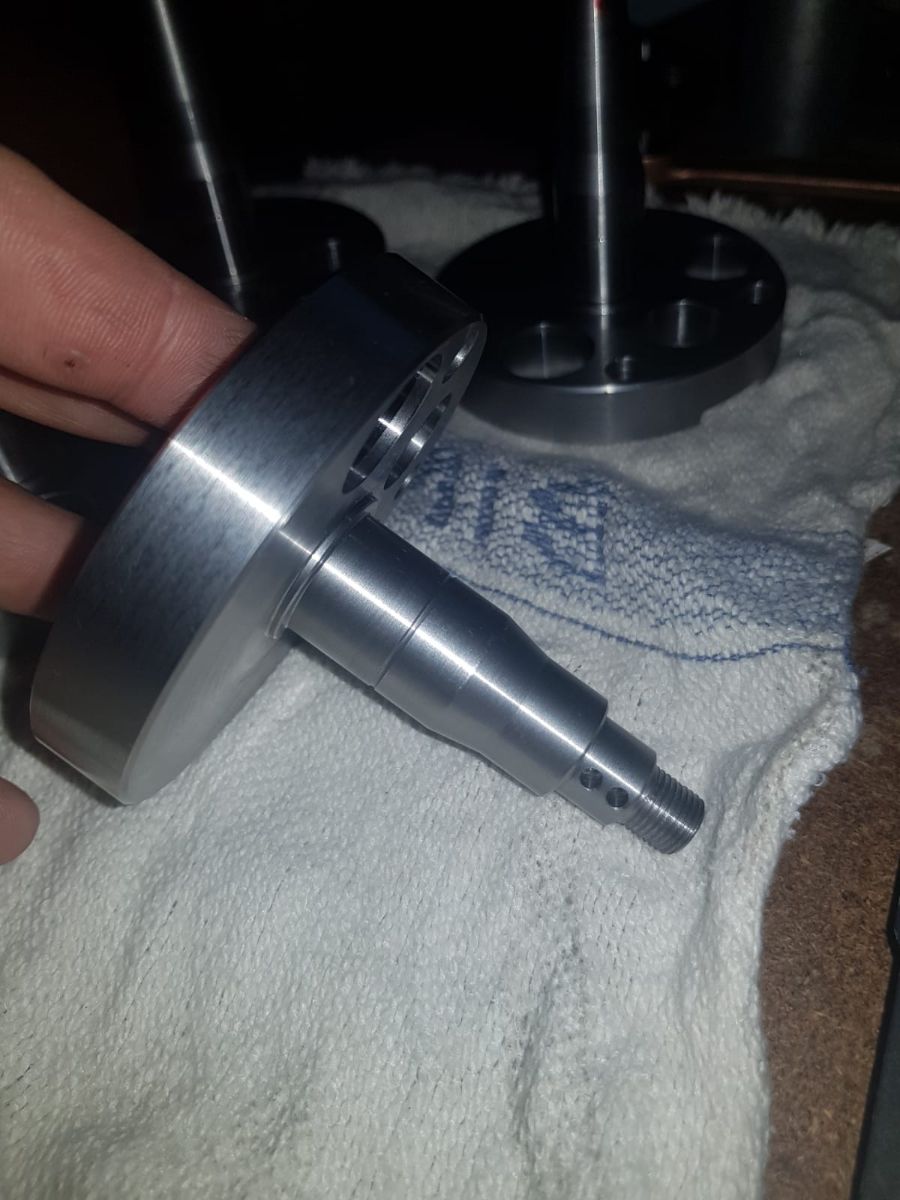

Das hier kam bei raus.
simsonforum.de/attachment/25345/
Am Montag noch Wellendichtringsitz drallfrei schleifen und dann ab zum Nitrieren!
Danach wird die Pressbohrung noch gehont, damit der Bolzen nicht frisst.
Dann steck ich das Zeug zusammen und bin gespannt
Anlaufscheiben für die Untengeführte Welle, hab ich auch selbst gefertigt
LG Vincent
Hallo,
ich glaube, auf diesen Moment warten einige schon fast 4 Jahre
Guckt mal
95% ist fertig, heute leider noch ein Missgeschick passiert...
Gang 3 Festrad hat´s heute beim Fräsen zerlegt. Naja, Material hab ich noch wird morgen direkt nachgeschossen.
Und hier die Überraschung.
Das könnte noch mit etwas Motivation dieses Jahr klappen mit den Einbau
Lg Vincent
Hallo,
weiter im Text...

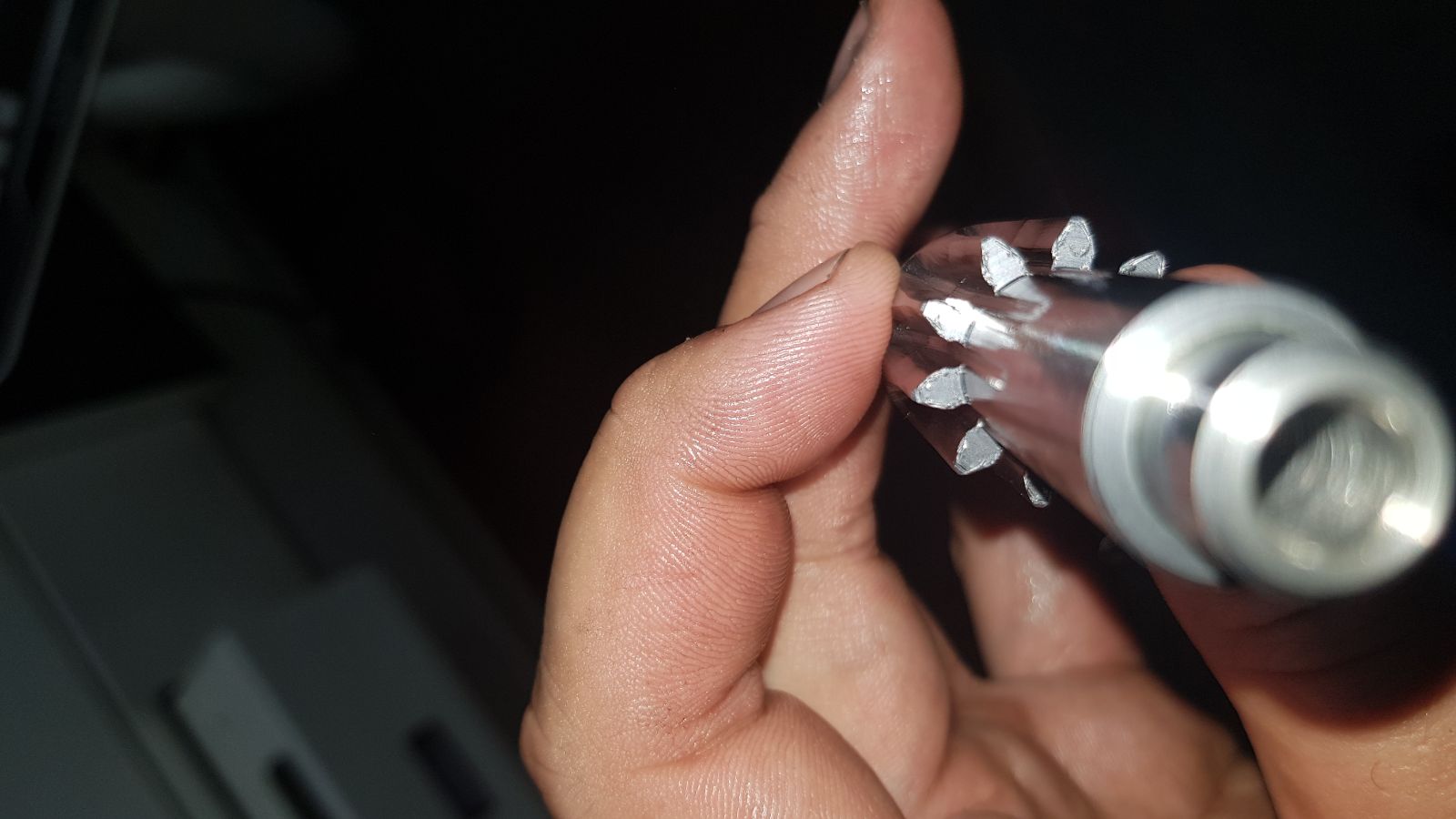

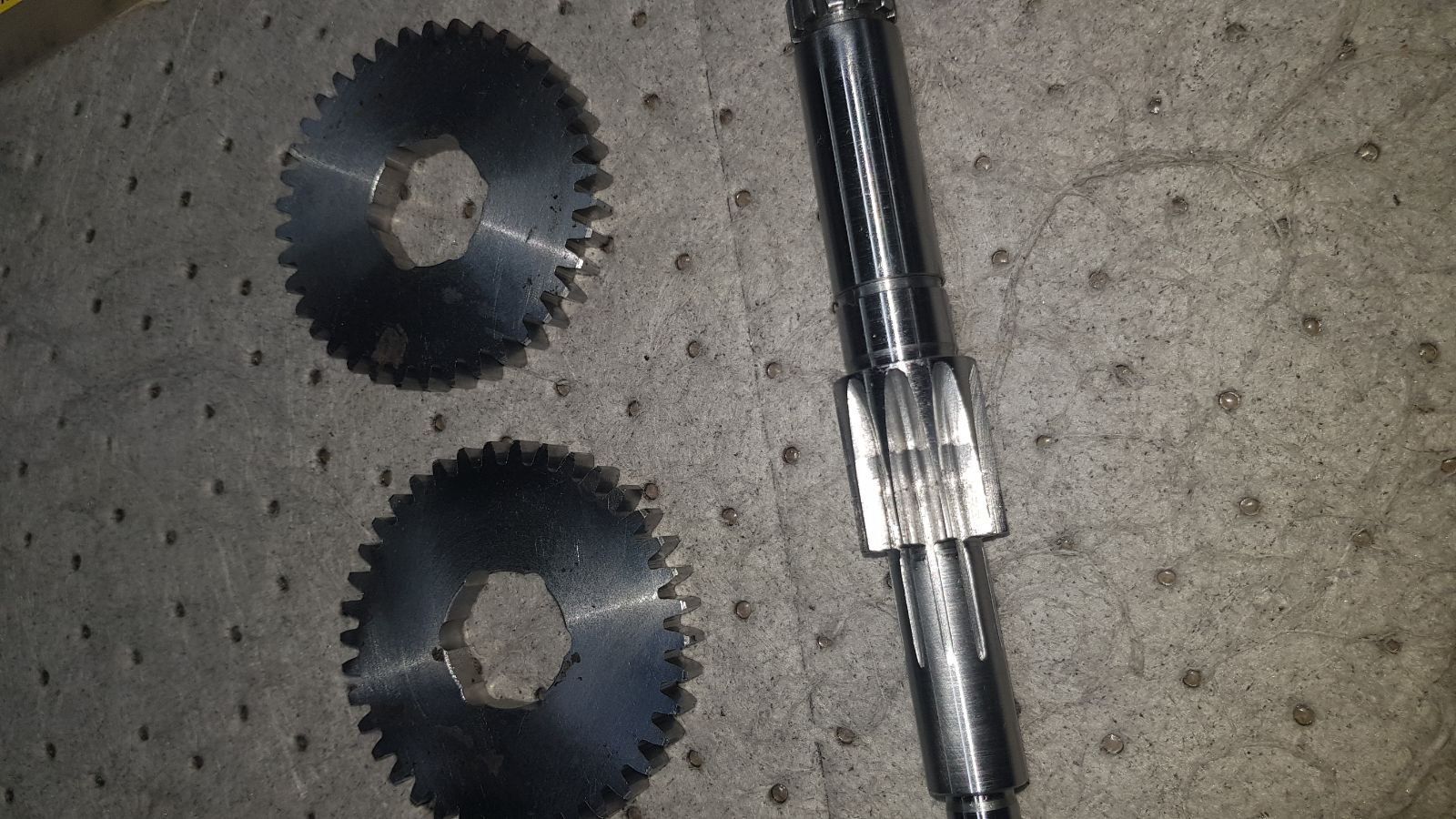

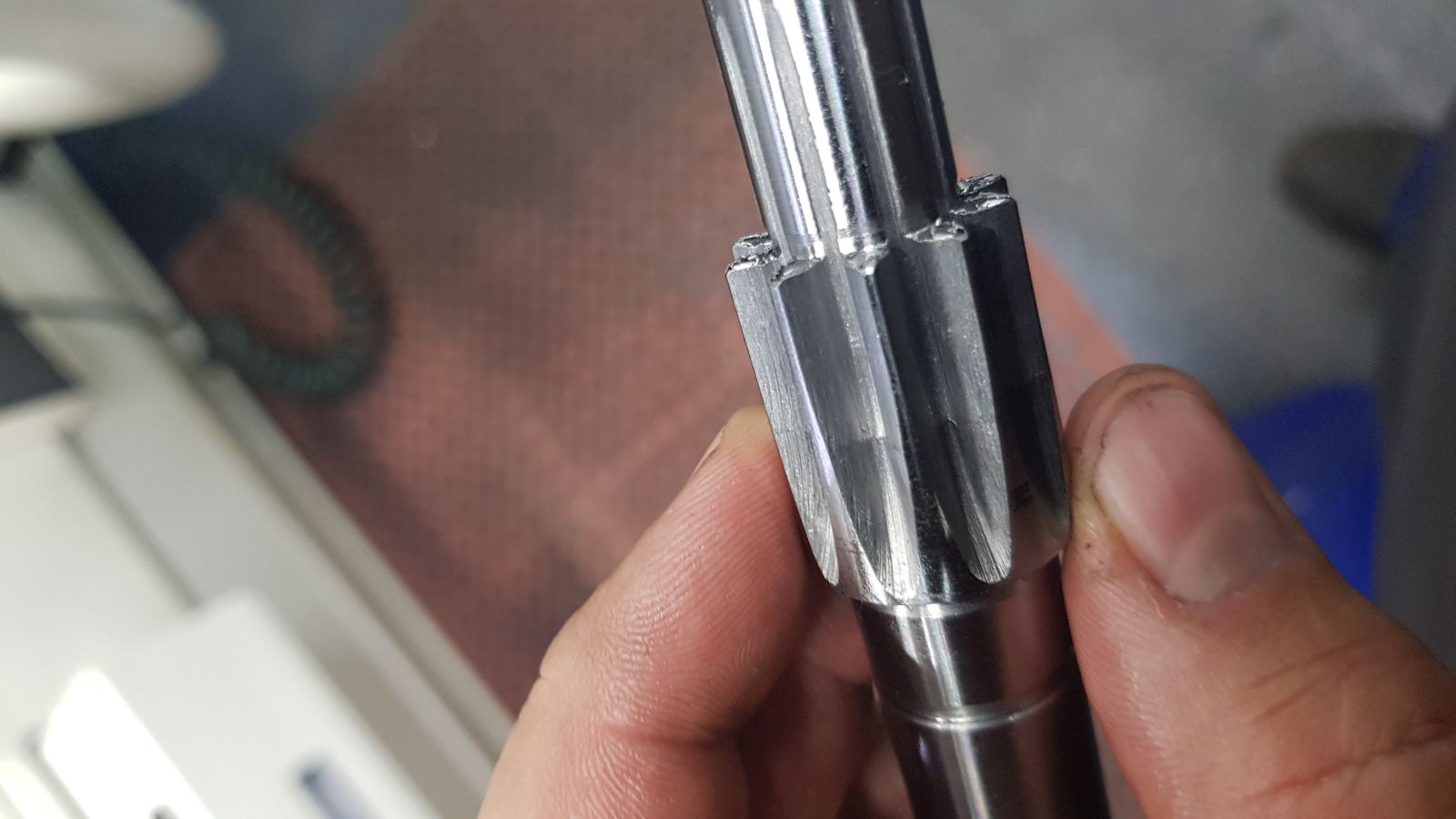

Gang 1 2 3 4 5 Losräder sind fertig.
Gang 1 4 und 5 Festräder auch.
Braucht unheimlich Zeit, das Maß der Flanken zu erreichen.

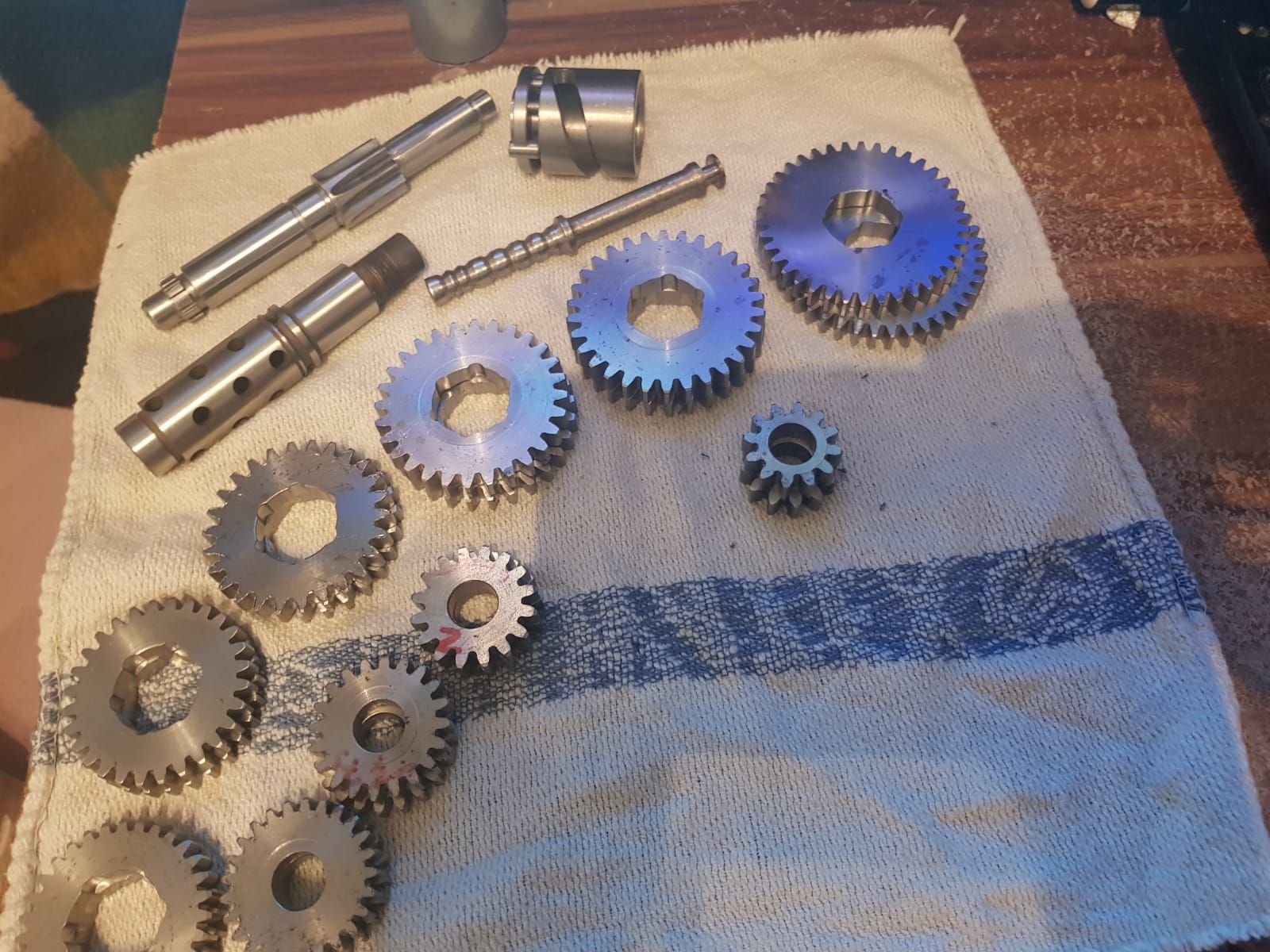

Hier ist der momentane Stand.
Morgen sind alle Zahnräder definitiv fertig
Immer schön dran bleiben und die Lust am Thema nicht verlieren, auch wenn´s schon Drölf Jahre läuft .
Jungs, ich hab Bock.
Melde mich.
LG Vincent
Hallihallo,
UPDATE Jungs.
Ich hab endlich Zeit gefunden für die Zahnräder.
Dauert bissel, aber bin gerade drüber.
LG
Mal wieder weiter schreiben...
In dem Jahr ist echt viel passiert.
Keine Zeit für den Simsonkram.
Hab jetzt in den letzten Woche wieder den Finger gezogen.

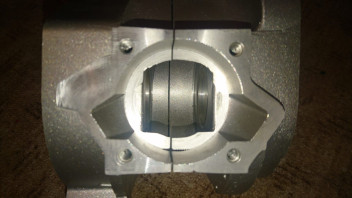

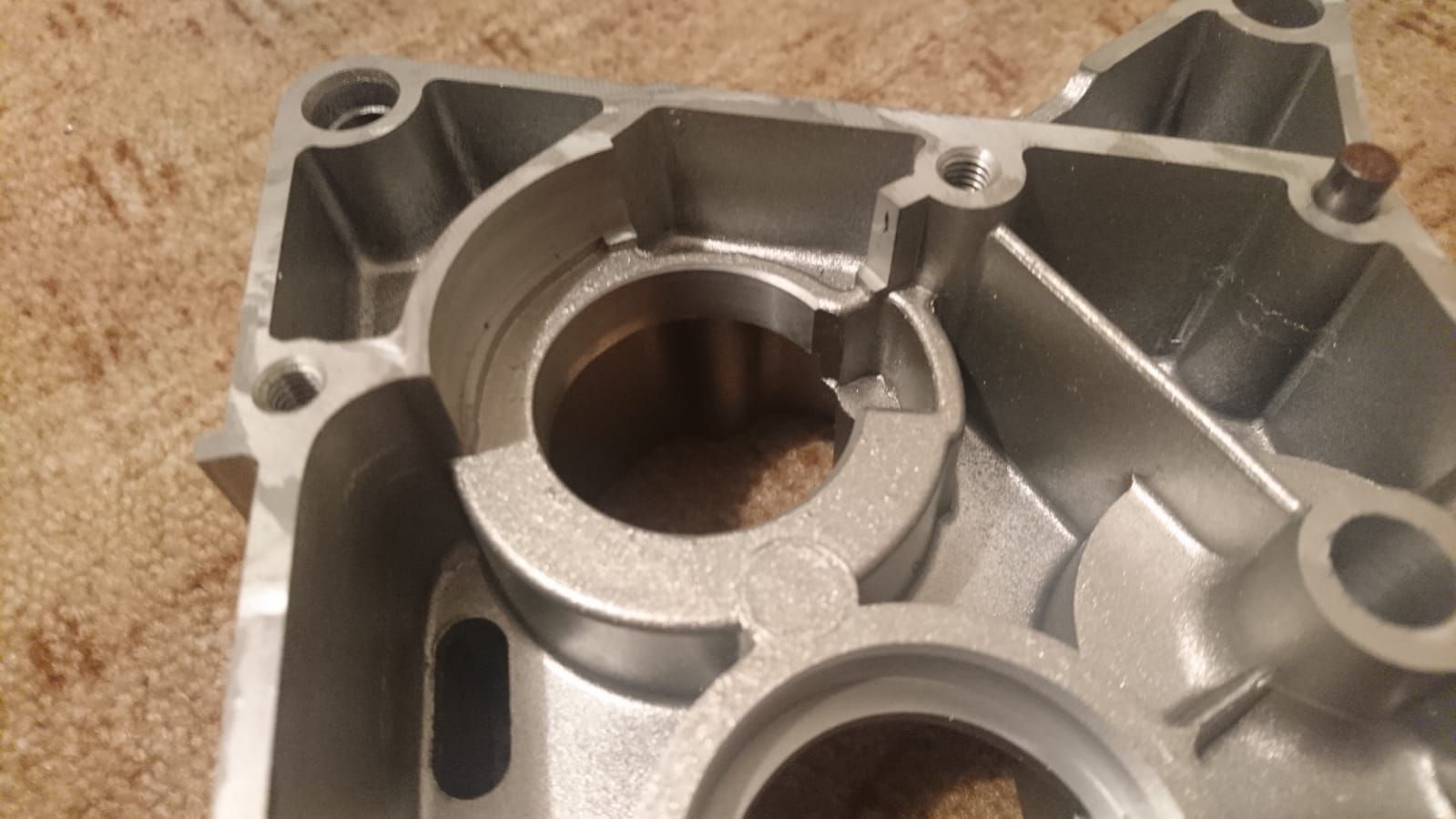

Gehäuse ist gespindelt, sowie die Aussparung vergrößert für das 6 Gang Kickerritzel.

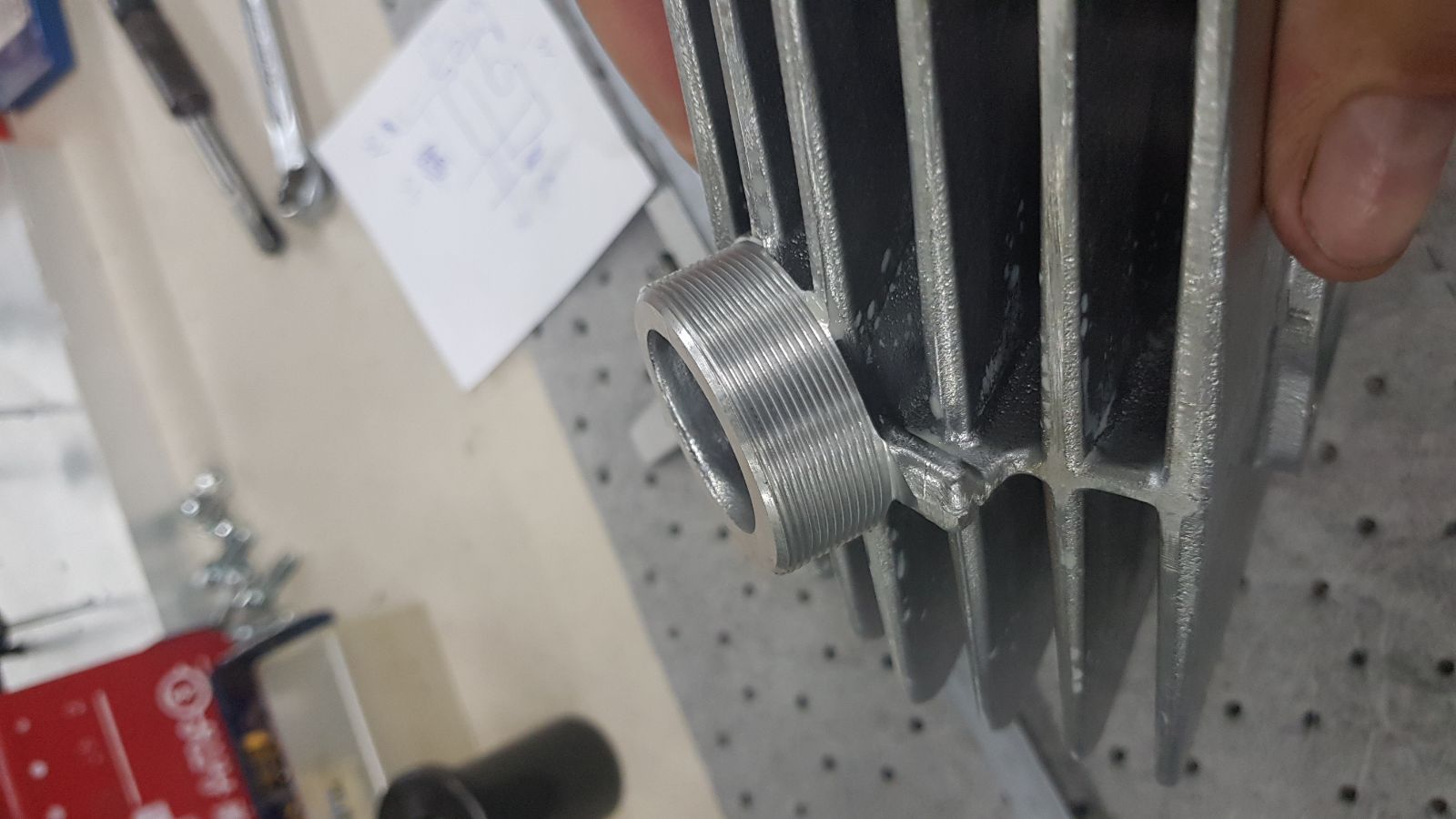

Gewinde auf dem Rohzylinder ist drauf. M38x1 um genau zu sein, um Platz für den Auslasskanal zu haben.
Jetzt am Wochende wird die Sparrung für den Membrankasten gefräst. Dann mal einbuchsen und abchecken ob alles Platzmässig reingeht.
LG
Nö. Ist ja noch nich fertig.
Hastdu bei den 600 realistische arbeitszeit und einen umschlag der stunden für die entwicklung drin?
Ja wozu denn?
Ich will es doch eigentlich gar nicht verkaufen.
Wenn es fertig ist und funktioniert, gebe ich die Baupläne weiter, wenn eine Firma Interesse hat.
Ich kann es für die "geizige" Simsonszene nicht günstig genug herstellen, aber helfen, dass die Simsonszene noch was davon hat.
1000€ Verkaufspreis ca.
Reine Herstellung ca 600€
