    Hallo zusammen,
    ich bin gerade dabei meine S51 auf Vordermann zu bringen und wollte heute schonmal den Herzkasten soweit vorbereiten.


    Ich wollte, wie es bei dem Schaltplan für 6V Elektronik gefordert ist, den Leitungsverbinder im Herzkasten anbringen, konnte aber kein Loch finden, wohin ich diesen Schrauben kann. Auch bei der Suche im Internet nach neuen Herzkästen habe ich ebenfalls nirgents ein Bild mit einem Befestigungsloch gefunden. Wo gehört er nun hin bzw. wo wird er befestigt :panic:




    Gewollt ist es so wie hier..so gehört es sich meines Wissens nach auch oder?! :kopfkratz:
    http://www.qpic.ws/images/20120726020.jpg

    Bei den S51 Modellen hast du am Luftfilterblech eine Nase, an der dieser Leitungsverbinder festgeschraubt wird. An den S50 Modellen hast du diese Nase meines Wissens nach nicht. Vielleicht ist diese Nase am Luftfilterblech auch nur in Verbindung mit E-Zündung vorhanden, da an der eine Stelle ja das Halteblech für Steuerteil/EMZA/ELBA festgeschraubt wird und sonst dort vielleicht der Platz vom Leitungsverbinder ist.


    MfG
    Christian

    "Es ist schwieriger, eine vorgefasste Meinung zu zertrümmern als ein Atom."
    (A. Einstein)

    Möglicherweise ist der Klemmverbinder direkt an einer der Schrauben vom Lufi-(Beruhiger)-Blech festgeschraubt.


    Man kann aber auch ein Halteblech selber fertigen und so hinbiegen, wie man es benötigt.

    Gruß Frank


    :kopfkratz: Was ist eigentlich Elektrizität? :kopfkratz:


    Morgens mit Hochspannung aufstehen,
    mit Widerstand zur Arbeit gehen,
    den ganzen Tag gegen den Strom schwimmen,
    abends geladen nach Hause kommen,
    an die Dose fassen
    und eine gewischt bekommen!


    :a_bowing: DAS ist Elektrizität! :a_bowing:
    :whistling:

    Ja ist ein Herzkasten einer S50 das könnte der Grund sein :/

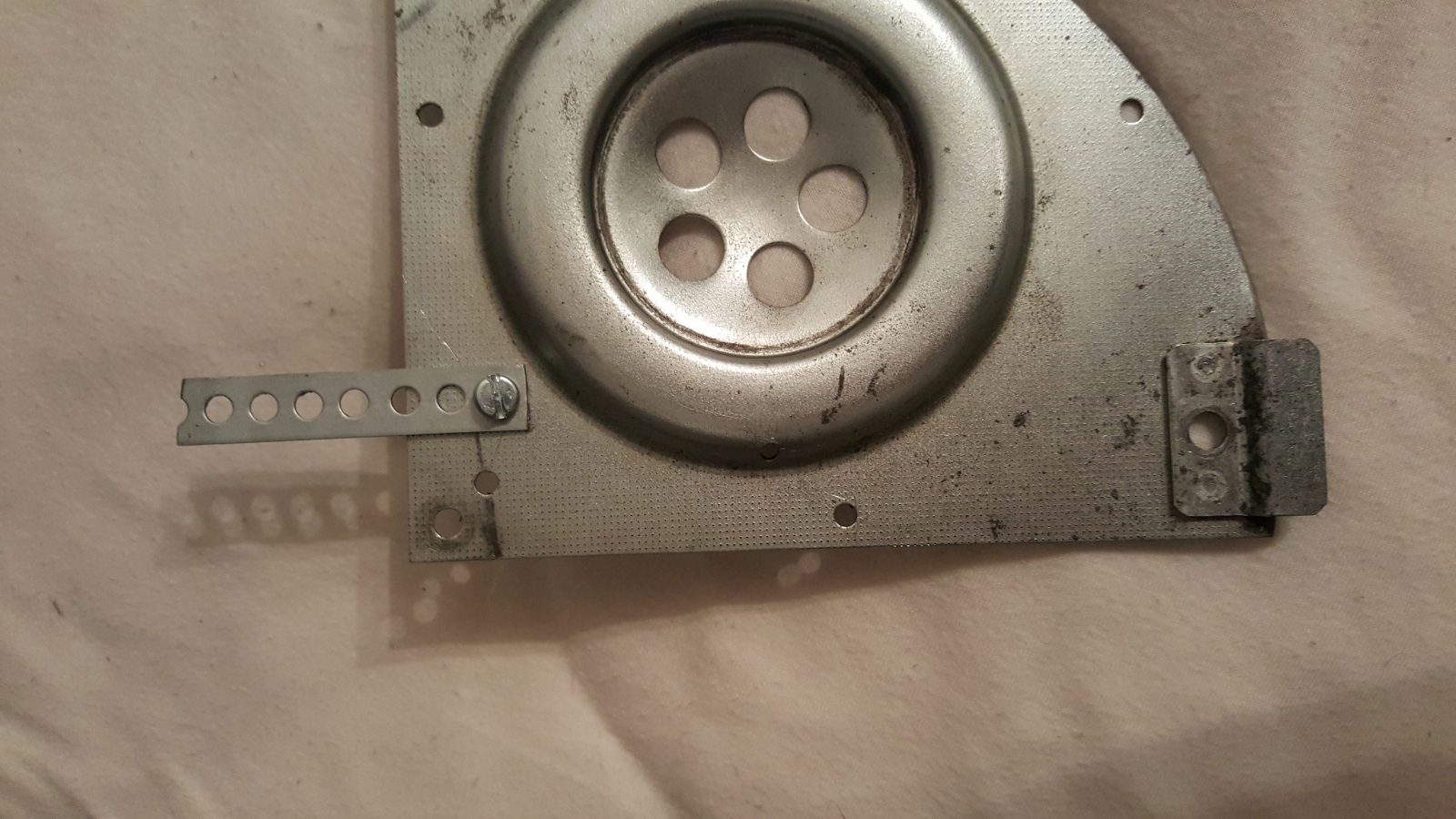

    Aber gut dann werde ich ihn wohl mit Harz hinkleben oder selbst ein Loch ins Blech bohren und mittels einer Mutter befestigen :) Hauptsache es hält und die Kabel haben platz :)

    Nur nicht einkleben... Lieber ein loch bohren oder unter einer längeren Schraube für das Blech setzen.
    (ggf doch 'ne Strebe als Halter selber bauen?)

    Gruß Frank


    :kopfkratz: Was ist eigentlich Elektrizität? :kopfkratz:


    Morgens mit Hochspannung aufstehen,
    mit Widerstand zur Arbeit gehen,
    den ganzen Tag gegen den Strom schwimmen,
    abends geladen nach Hause kommen,
    an die Dose fassen
    und eine gewischt bekommen!


    :a_bowing: DAS ist Elektrizität! :a_bowing:
    :whistling:

    Na bitte... - Geht doch! :m_klatschen:

    Gruß Frank


    :kopfkratz: Was ist eigentlich Elektrizität? :kopfkratz:


    Morgens mit Hochspannung aufstehen,
    mit Widerstand zur Arbeit gehen,
    den ganzen Tag gegen den Strom schwimmen,
    abends geladen nach Hause kommen,
    an die Dose fassen
    und eine gewischt bekommen!


    :a_bowing: DAS ist Elektrizität! :a_bowing:
    :whistling:

    Reicht doch vollkommen aus. Muss ja nur den Leitungsverbinder halten und hat sonst keine wichtige Funktion. ;)


    MfG
    Christian

    "Es ist schwieriger, eine vorgefasste Meinung zu zertrümmern als ein Atom."
    (A. Einstein)

    Ich hänge mich hier mal ran.


    Hat von euch schonmal jemand versucht, die Doppelbrücke aus einem Leitungsverbinder in einen anderen einzubauen? Hintergrund ist:

    Ich würde mir gern einen Leitungsverbinder mit 4 Doppelbrücken bauen, habe jedoch Angst beim Öffnen der beiden schwarzen Plastikhälften etwas zu zerbrechen, sodass ich sie nach dem Wechsel nicht mehr fest verschlossen bekomme.
