S51, Auspuffmontage

Hallo,

wir bauen eine S51 neu auf und sind inzwischen bei der Auspuffmontage angekommen und stehen nun vor einem Rätsel:

so siehts im orginal Plan aus:

Wenn wir die Auspuffanlage an den Zylinderflansch montiert haben, dann steht der Auspuff nach hinten rechts raus, um unter den Fußrastenträger und dem Bremshebel durchzukommen. Sieht irgendwie schei.. nicht so gut aus.

so liegt der Auspuff bei uns (blaue Linie):

Wenn wir das Auspuffrohr in die gewünschte Montagelage bringen (ohne das der Krümmer fest ist), dann sieht das wie folgt aus:

Also entweder ist der Krümmer zu kurz oder das Krümmergewinde (sprich Motor) muß weiter nach rechts

Wir wissen nicht weiter . Hat jemand eine Idee oder dieses Problem schon einmal gehabt und die Lösung gefunden ?

Zitat von Auxburger

originale Krümmer, oder ein Nachbauteil

Eine gute Frage !

Ob wir einen orginal Krümmer besitzen, können wir so nicht erkennen.

Ich habe einfach mal ein Bilder gemacht und den Krümmer vermaßt (alle Maße in mm):

Ich habe leider meine Wasserwaage nicht gefunden und die Messungen über den Zollstock so gut es ging per Augenmaß gefluchtet. Die Abweichung liegt sicher im Bereich von 0,5cm.

Zitat von Simsonfreak1992

enduro fußraste

Der Auspuff stößt tatsächlich an die Fußrastenanlage. Dieses Bauteil haben wir uns für die S51 neu kaufen müssen .

Ist das Maß von der Aufnahme am Rahmen bis zum Übergang in den horizontalen Teil (Gummi) zwischen der Straßen- und der Enduroversion so unterschiedlich ? Falls ja, über welche Maßdifferenz reden wir hier ? Ich bräuchte ca 1-2 cm um den Auspuff richtig montieren zu können.

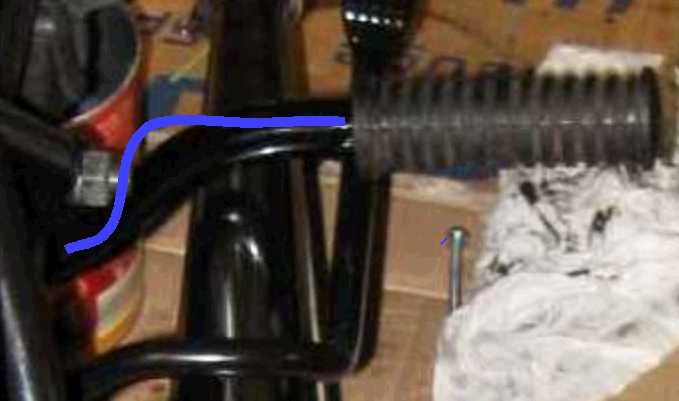

So sollte der Ausleger aussehen (blaue Linie), dann würde es passen:

tacharo, simsonfreak1992
Länge links = 225mm
Länge rechts = 265mm

also ein Enduroträger !
Mist fürs Umtauschen ist es jetzt zu spät. Da müssen wir uns wohl einen neuen kaufen und bei Lieferung prüfen.

S51_Chris
Glaube mir, den Krümmer haben wir schon in alle Richtungen gedreht... fast bis zum Mond

Zitat von Oli666

Hallo Elch,hast du nu Dein Motiv für die Schwabe?

nö, ich hab noch kein Motiv für meine Schwalbe. Nur ein paar Ideen:
zum Spitznamen der "Nonnenhocker" - Profil einer im Gebet versunkenen Nonne (gefaltete Hände, geneigter Kopf)
oder na klar ein Elchkopf
oder einfach ein Schwalbenschwarm im Abendrot
oder...
...aber dafür mache ich später noch einen eigenen Thread auf. Zuerst soll die S51 von meinem Sohn fertig werden.
