Beiträge von Mateja

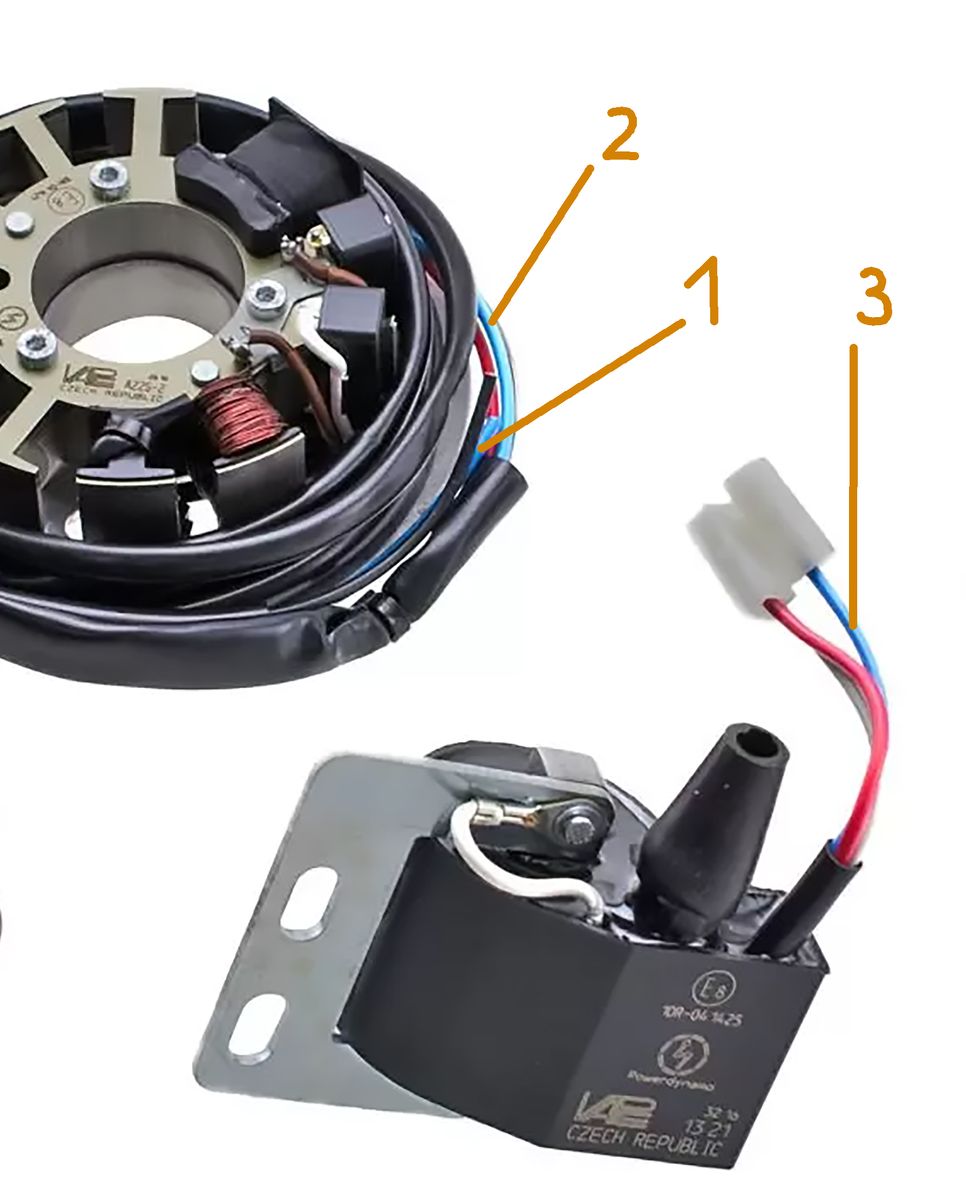

Ich versuch's nochmal, es geht nur um die blauen Kabel. Davon habe ich 3: das blaue aus Kabelstrang A von der Grundplatte (1), das blau/weiße aus Kabelstrang B von der Grundplatte (2) und das blau/weiße vom Zündmodul (3).

(1) geht an Klemme 2 Zündschloss, (2) und (3) habe ich per Steckverbindung verbunden, also Grundplatte mit Zündmodul.

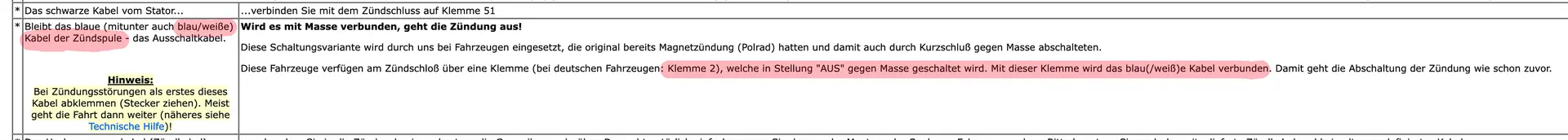

In der Anleitung auf https://www.powerdynamo.biz/wiredias/71-788.pdf steht nun aber man solle alternativ das blau/weiße Kabel vom Zündmodul (also 3) an Klemme 2 vom Zündschloss legen.

Andichan

Die Masseverbindung zum Zündschloss Klemme 2 hat leider nicht den erhofften Effekt gebracht, der Funke bleibt immer noch aus. Mittlerweile ziehe ich einen Defekt von Zündmodul oder Stator in Erwägung.

Es handelt sich ja wie gesagt um die hier gezeigt einfache 6V Vape:

https://www.powerdynamo.biz/deu/systems/7784/7784inst.php

Auf dieser Seite wird nach der allgemeinen Einbauanleitung noch eine völlig andere Verkabelung gezeigt:

https://www.powerdynamo.biz/wiredias/71-788.pdf

Hier soll das blau/weiße Kabel vom Zündmodul an Klemme 2 vom Zündschloss gelegt werden und das blaue, vom Stator kommende Kabel wird gar nicht erwähnt.

Andichan

Ah super, danke dir! Die fehlende Masseverbindung zum Zündschloss könnte das Problem sein. Das probiere ich am Wochenende aus. Ja, auch bei meinem SR2E ist der 6er Zündschalter verbaut. Laut den alten Schaltplänen war tatsächlich der Minuspol der Batterie an Klemme 31.

Yepp, genau die einfache Version der Vape ohne Regelung habe ich und schwarz und blau entsprechend angeschlossen.

Multimeter habe ich nicht, aber den Durchgang sollte man doch auch mit einer 6V Glühlampe und Batterie testen können?

Die Ringöse des braunen Massekabels habe ich an den metallischen Halter des Zündmoduls geschraubt und von da ein Kabel zu einer Schraube vom Bodenblech des RH50 gelegt.

Masseverbindung vom Zündschloss zum Motor bin ich überfragt. Wie müsste die denn eingerichtet sein?

Die Anschlüsse von Hupe und Licht habe ich eigentlich nicht geändert. Wenn man schnell genug die Pedalen tritt leuchtet auch schwach das Licht und die Hupe funktioniert auch, aber die Zündung ist nicht da.

Hallo, nach Einbau einer neuen Powerdynamo 6V Vape in meinen SR2E tut sich an der Zündkerze rein gar nichts. Ich vermute einen Fehler in der Verkabelung, habe aber zu wenig Ahnung. Gibts hier nette Leute die anhand des Fotos und meiner laienhaften Beschriftung das Problem erkennen können? Wäre echt dankbar ...
