Was für eine Zündung? Kein Zündfunke.

Hallo Forum,

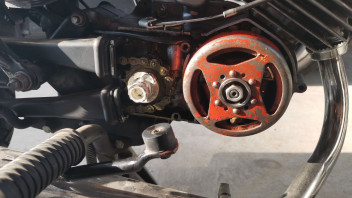

habe hier eine S51 mit (wahrscheinlich) Elektronik Zündung stehen, kann diese aber keinem Schaltplan zuordnen. Die Verkabelung sieht soweit in Ordnung aus bis auf die Zündspule. Einen Zündfunken habe ich noch nicht zustande gebracht.

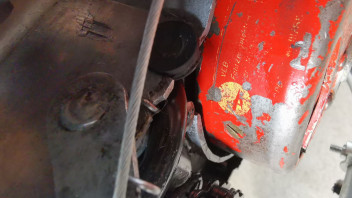

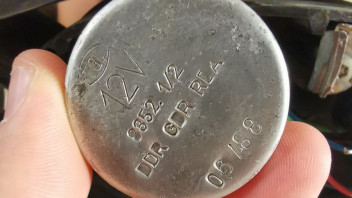

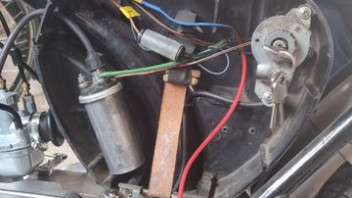

Was mich stark wundert ist das es anscheinend eine 12v Elektronik Zündung ist (Der Elba z.B.) und die Zündspule anscheinend zu einer 6v unterbrecherzündung gehört. Aber welchen Schaltplan nehme ich nun? Einen für 6V Elektro da der Rest gleich sein sollte zu 12v?

Zitat von Grandpa

auf jedenfall hast du ne elektronik zündung, ob 6v oder 12v kann man nur anhand der Nummer auf der grundplatte sagen.

Ich sehe z.b. nirgends einen gleichrichter oder ähnliches, weshalb ich eher von 6v ausgehe, und die elba ist schlicht die falsche.

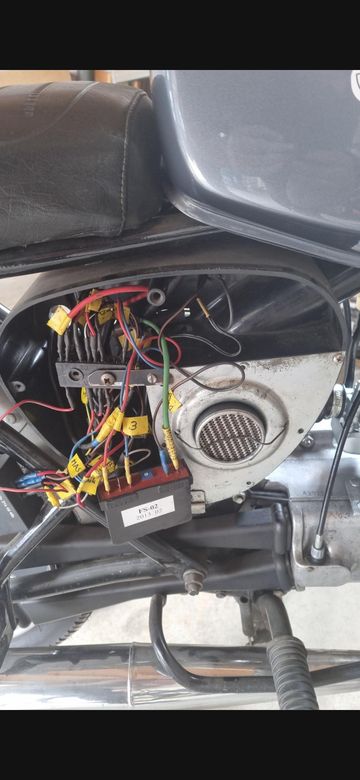

Und Verkabelung sieht in Ordnung aus? Naja zum Glück ist das Ansichtssache, aufjedenfall brauchst du da mit einem normalen schaltplan nicht anfangen, das is alles selbst gestrickt.

Rein für die zündung kannst du sowohl 6v als auch 12v elektronik nehmen, darfst dann aber nur den zündungsbereich angucken! Eigentlich brauchst du dafür nur die Leitungen vom steuergerät und der ZS kontrollieren.

Alles anzeigen

Ja das sieht natürlich ziemlich sch***e aus aber eigentlich sollte alles dahin führen wo es hingehört. Der Vorbesitzer hatte wohl etwas rumgebastelt...

Jetzt wird erstmal die richtige Spule gekauft.

Die Emza 6v/12v von ostoase für Elektronik Zündungen sollte ja passen.

Zitat von makersting

12V im DC-Stromkreis kann durchaus sein. Die 6V-Ladespule eignet sich auch für 12V, von daher kann das durchaus sein.(Hat die Batterie 12V?) Gleichgerichtet wird durch die Elba, zwar nur einweg, aber das reicht leistungsmäßig auch.

Interessant ist evtl. noch, was im Scheinwerfer für ein Leuchtmittel sitzt.

Und ja, die Zündspule ist die Falsche, es müsste eine in 6V-Ausführung eingebaut werden. Mit der 12V-Zündspule läuft die Kiste sicher auch, aber der Funke dürfte vermutlich schwächer sein.

Bisher läuft sie noch garnicht, die Spule kaufe ich trotzdem mal und werde dann die Elektronik soweit prüfen wie es mir möglich ist. Gehe jetzt mal nach dem angehängten Plan vor.

Leuchtmittel ist vorne jedenfalls eine Bilux, die leuchtet auch beim anschieben.

Batterie habe ich noch garkeine da sollte ich noch feststellen ob 6 oder 12v.

Das sollte aber rein für die Zündung keine Rolle spielen oder?

Werde mich hier weiter melden sobald alles da ist und die ersten Multimeter Messungen durch sind .
